SAX31P03 Siłownik elektromechaniczny, skok 20 mm, 800 N, 3-stawny, 230 V AC, 30 s

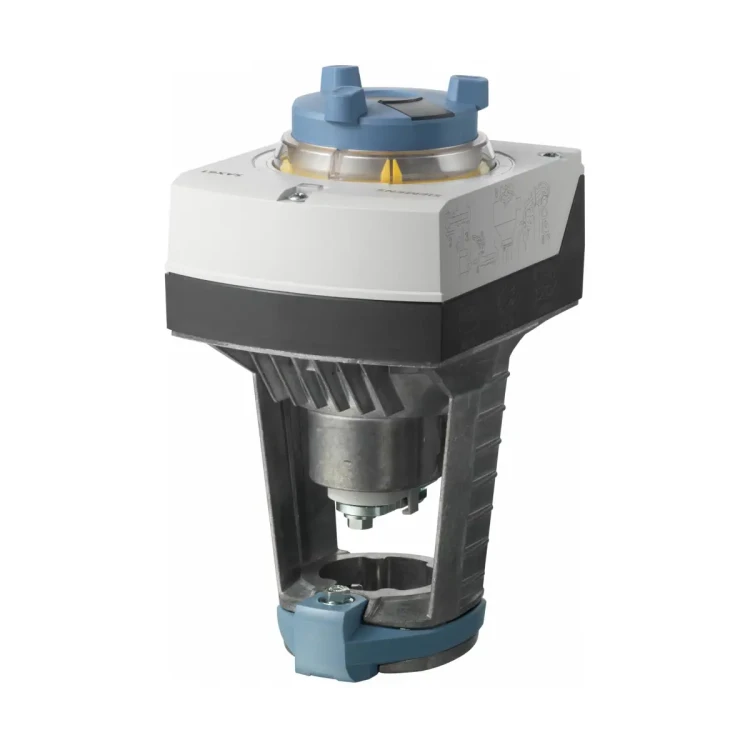

SAX31P03 to siłownik elektromechaniczny Siemens ACVATIX™ o skoku 20 mm i sile 500 N, zasilany napięciem 230 V AC i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniego montażu na zaworach Kombi VPF43.. i VPF53.., stosowanych jako zawory regulacyjne w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Siłownik posiada sterowanie ręczne typu „naciśnij i ustaw” oraz wskaźnik położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAX31P03
• Nr magazynowy: S55150-A118
• Typ: siłownik elektromechaniczny do zaworów (skok 20 mm)
• Zastosowanie: sterowanie zaworami Kombi VPF43.. / VPF53.. w instalacjach HVAC
• Napięcie zasilania: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Siła nominalna: 500 N
• Skok znamionowy: 20 mm
• Czas przebiegu (skok nominalny): 30 s
• Pobór mocy przy 50 Hz (wsuwanie/wysuwanie): 6,5 VA / 4 W
• Typowy prąd rozruchowy: 2,3 A
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej)
• Klasa izolacji (EN 60730): II (dla 230 V AC)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Warunki pracy: 5…<55°C, 5…95% r.h. (bez kondensacji)

Zastosowanie

Siłownik SAX31P03 służy do sterowania zaworami Kombi o skoku 20 mm:

• VPF43..
• VPF53..

Zawory te pełnią funkcję zaworów regulacyjnych w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych.

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

Sterowanie 3-stawne realizowane jest poprzez podanie sygnału na odpowiedni zacisk:

• Y1: sygnał sterujący (wysuwanie trzpienia siłownika)
• Y2: sygnał sterujący (wsuwanie trzpienia siłownika)

Sterowanie ręczne i wskazanie położenia

• Sterowanie ręczne: „naciśnij i ustaw”
• Wskaźnik położenia ułatwiający kontrolę aktualnej pozycji
• Uwaga: sterowanie ręczne nie jest przeznaczone do pracy ciągłej

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (maks. 2 szt.)
• Potencjometr: ASZ7.5/1000 (maks. 1 szt.)
• Osłona pogodowa do zastosowań na zewnątrz: ASK39.1

Podłączenie elektryczne i okablowanie

• Zaciski: N (neutralny systemowy), Y1 (wysuwanie), Y2 (wsuwanie)
• Przekroje przewodów: 0,75 mm² (AWG 20…16)
• Doprowadzenie kabli: 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B/C/D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Zasilanie: 230 V AC ±15%, 45…65 Hz
• Sterowanie: 3-stawne
• Siła nominalna: 500 N
• Skok znamionowy: 20 mm
• Czas przebiegu (skok nominalny): 30 s
• Pobór mocy przy 50 Hz (wsuwanie/wysuwanie): 6,5 VA / 4 W
• Typowy prąd rozruchowy: 2,3 A
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II
• Temperatura czynnika (w zaworze): 1…120°C
• Temperatura otoczenia (praca): 5…<55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)

Wymiary i masa

• Wymiary (A/B/C/C1/C2/D/E): 242 / 124 / 150 / 68 / 82 / 80 / 100 mm
• Masa: 1,780 kg

Montaż

• Bezpośredni montaż na zaworze (bez dodatkowych czynności montażowych).
• Zastosowanie na zewnątrz pomieszczeń: wymagane zastosowanie osłony pogodowej ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Podsumowanie

Siemens SAX31P03 to solidny siłownik 230 V AC ze sterowaniem 3-stawnym, oferujący 500 N siły i 20 mm skoku do precyzyjnego sterowania zaworami Kombi VPF43.. oraz VPF53.. w instalacjach HVAC. Bezpośredni montaż, sterowanie ręczne „naciśnij i ustaw” oraz stopień ochrony IP54 czynią go praktycznym wyborem do aplikacji regulacyjnych w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Urządzenie elektryczne zasilane napięciem 230 V AC. Przed montażem, podłączeniem, demontażem lub pracami serwisowymi należy bezwzględnie odłączyć zasilanie – obecność napięcia 230 V AC stwarza zagrożenie życia.
• Siłownik należy stosować wyłącznie z kompatybilnymi zaworami Siemens przewidzianymi przez producenta. Należy przestrzegać dopuszczalnych kombinacji urządzeń.
• Siłownik 3-stawny musi być sterowany z odpowiedniego regulatora i podłączony zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Należy stosować właściwe zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny 6…10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Podczas pracy w instalacji grzewczej wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100°C. Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dozwolonej pozycji montażu i zgodnie z instrukcją producenta.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1. Bez niej montaż na zewnątrz jest niedozwolony.
• Stopień ochrony obudowy IP54 dotyczy montażu zgodnego z wymaganiami producenta.
• Sterowanie ręczne służy wyłącznie do czynności ustawczych i nie jest przeznaczone do pracy ciągłej.
• Urządzenie przeznaczone jest do pracy w warunkach środowiskowych określonych przez producenta: temperatura otoczenia 5...<55°C, wilgotność 5...95% r.h. bez kondensacji.
