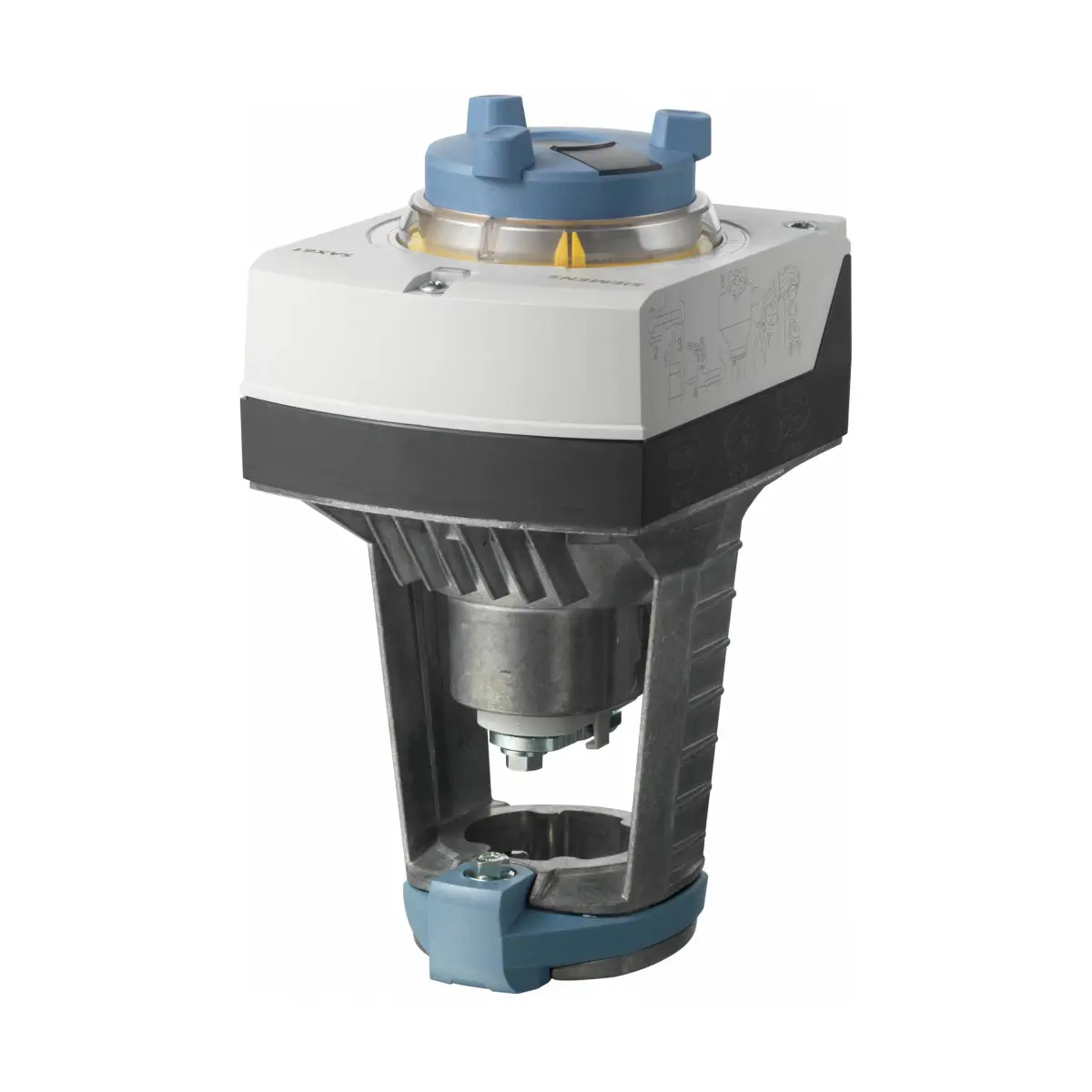

SAX31.00 Siłownik elektromechaniczny, 20 [mm], 800 [N], 3-stawne, 230 [V] AC, 120 [s], kabel 1.5[m]

SAX31.00 to elektromechaniczny siłownik liniowy ACVATIX™ firmy Siemens o skoku 20 mm i sile 800 N, zasilany z sieci 230 V AC i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 20 mm, stosowanych jako zawory regulacyjne, odcinające oraz zawory bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik wyposażono w pokrętło sterowania ręcznego „Naciśnij i ustaw” oraz mechaniczny wskaźnik położenia, a dzięki stopniowi ochrony IP54 może pracować zarówno wewnątrz, jak i na zewnątrz budynku (z osłoną pogodową).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAX31.00
• Typ urządzenia: elektromechaniczny siłownik liniowy do zaworów o skoku 20 mm
• Zastosowanie: sterowanie zaworami regulacyjnymi, odcinającymi i bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Przeznaczenie do zaworów: przelotowych i trójdrogowych Siemens o skoku 20 mm (serie VV.. i VX.. – patrz „Urządzenia współpracujące”)
• Napięcie zasilania: 230 V AC ±15%
• Sygnał sterujący: 3-stawny (zaciski Y1 / Y2)
• Siła nominalna: 800 N
• Skok znamionowy: 20 mm
• Roboczy zakres skoku: 8…23 mm
• Czas przebiegu: 120 s dla skoku nominalnego 20 mm
• Sprężyna powrotna: brak (siłownik bez sprężyny powrotnej)
• Sterowanie ręczne: pokrętło „Naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Wskaźnik położenia: mechaniczny wskaźnik skoku na obudowie
• Możliwość doposażenia: przełączniki pomocnicze, potencjometr, podgrzewacz trzpienia, osłona pogodowa
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej) wg EN 60529
• Klasa izolacji: II wg EN 60730-1
• Temperatura medium w zaworze: -25…130 °C
• Temperatura otoczenia (praca): -5…55 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Wymiary typowe siłownika SAX..: długość ok. 242 mm, szerokość 124 mm, wysokość 150 mm
• Masa: ok. 1,78 kg
• Zatwierdzenia: CE

Zastosowanie

Siłownik SAX31.00 jest przeznaczony do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm, wykorzystywanymi jako zawory regulacyjne, odcinające i zawory bezpieczeństwa w instalacjach:

• centralnego ogrzewania i ciepła technologicznego,
• chłodzenia i klimatyzacji,
• wentylacji i węzłów cieplnych.

Siłownik współpracuje z zaworami Siemens (między innymi):

• zawory przelotowe serii VV.. o skoku 20 mm, np.: VVF22.., VVF32.., VVG41.., VVF42.., VVF42..K, VVF53..
• zawory trójdrogowe serii VX.. o skoku 20 mm, np.: VXF22.., VXF32.., VXG41.., VXF42.., VXF53..

Wszystkie wymienione zawory mają skok 20 mm i są stosowane w instalacjach o różnych średnicach nominalnych oraz klasach ciśnienia, zgodnie z ich kartami katalogowymi.

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

• Zasilanie: 230 V AC ±15%.
• Zacisk SN: neutralny systemowy.
• Zacisk Y1: sygnał sterujący wysuwaniem trzpienia siłownika.
• Zacisk Y2: sygnał sterujący wsuwaniem trzpienia siłownika.
• Działanie: regulator przełącza fazę L na zacisk Y1 lub Y2, powodując odpowiednio ruch trzpienia w jednym z kierunków; przy braku sygnału na Y1 i Y2 siłownik nie przemieszcza się.

Kierunek ruchu trzpienia odpowiada otwieraniu lub zamykaniu zaworu w zależności od jego konstrukcji (zawór przelotowy lub trójdrogowy oraz sposób montażu).

Sterowanie ręczne i wskazanie położenia

• Sterowanie ręczne: realizowane pokrętłem typu „Naciśnij i ustaw” – po wciśnięciu pokrętła możliwe jest ręczne ustawienie położenia trzpienia.
• Ograniczenie: sterowanie ręczne nie jest przeznaczone do pracy ciągłej (wg karty katalogowej).
• Wskaźnik położenia: na obudowie znajduje się mechaniczny wskaźnik, umożliwiający odczyt położenia roboczego zaworu.

Możliwość rozbudowy

Siłownik SAX31.00 może być wyposażony w dodatkowe akcesoria elektryczne i mechaniczne, montowane wewnątrz obudowy lub na siłowniku:

• Przełączniki pomocnicze ASC10.51 (maks. 2 szt.):
  • sygnalizacja położeń zaworu (np. pozycje krańcowe),
  • obciążalność styków: 24…230 V AC, 6 (2) A, styki bezpotencjałowe.
• Potencjometr ASZ7.5/1000 (1 szt.):
  • zakres: 0…1000 Ω ±5 %,
  • napięcie zasilania: 10 V DC,
  • prąd: < 4 mA.
• Podgrzewacz trzpienia ASZ6.6:
  • zasilanie: 24 V AC/DC ±20 %,
  • pobór mocy: 50 VA / 30 W,
  • prąd rozruchowy (zimny): maks. 8,5 A (maks. temp. 85 °C).
• Osłona pogodowa ASK39.1:
  • przeznaczona do montażu siłownika na zewnątrz pomieszczeń,
  • zapewnia utrzymanie stopnia ochrony IP54.

Podłączenie elektryczne i okablowanie

• Napięcie zasilające: 230 V AC ±15%.
• Typ sterowania: 3-stawne (sygnały OTWÓRZ / ZAMKNIJ poprzez Y1 / Y2).
• Typowe zaciski:
  • SN – neutralny systemowy,
  • Y1 – sygnał sterujący (wysuwanie trzpienia),
  • Y2 – sygnał sterujący (wsuwanie trzpienia).
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898 lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Przekroje przewodów: 0,13…1,5 mm² (AWG 24…16).
• Przepusty kablowe (wersja europejska SAX31.00): 2 otwory Ø 20,5 mm (pod dławiki M20) oraz 1 otwór Ø 25,5 mm (pod dławik M25).
• Typowy prąd rozruchowy (siłowniki 3-stawne SAX31..): ok. 2,3 A.

Dane techniczne

• Model: SAX31.00
• Siła nominalna: 800 N
• Skok znamionowy: 20 mm
• Roboczy zakres skoku: 8…23 mm
• Czas przebiegu dla 20 mm: 120 s
• Zasilanie: 230 V AC ±15%
• Pobór mocy (50 Hz): ok. 3,5 VA / 2 W (wsuwanie / wysuwanie trzpienia)
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Sprężyna powrotna: brak
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej) wg EN 60529
• Klasa izolacji: II wg EN 60730-1
• Temperatura otoczenia (praca): -5…55 °C (klasa klimatyczna 3K5 wg IEC 60721-3-3)
• Temperatura otoczenia (transport): -25…70 °C (klasa 2K3 wg IEC 60721-3-2)
• Temperatura otoczenia (składowanie): -15…55 °C (klasa 1K3 wg IEC 60721-3-1)
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Maks. temperatura medium w zaworze: 130 °C
• Wymiary typowe SAX..: A = 242 mm, B = 124 mm, C = 150 mm, C1 = 68 mm, C2 = 82 mm, D = 80 mm, E = 100 mm
• Masa: ok. 1,78 kg
• Norma produktu: EN 60730-x
• Kompatybilność elektromagnetyczna (EMC): przystosowany do środowisk mieszkalnych, handlowych i przemysłowych

Montaż

• Montaż bezpośredni na zaworze: siłownik montuje się bez dodatkowych czynności regulacyjnych na zaworach przelotowych i trójdrogowych Siemens o skoku 20 mm.
• Położenia montażowe: od pozycji pionowej do poziomej, z zachowaniem stopnia ochrony IP54.
• Montaż na zewnątrz: wymagane zastosowanie osłony pogodowej (ASK39.1); stopień ochrony IP54 pozostaje niezmieniony.
• Bezpieczeństwo pracy: w instalacjach grzewczych wspornik siłownika może nagrzewać się wskutek kontaktu z gorącym zaworem (nawet do ok. 100 °C) – przed pracami serwisowymi należy odłączyć zasilanie, zamknąć zawory odcinające i odczekać na ostygnięcie instalacji.
• Konserwacja: siłownik jest urządzeniem bezobsługowym.

Podsumowanie

Siemens SAX31.00 to solidny, elektromechaniczny siłownik liniowy 800 N o skoku 20 mm, zasilany z 230 V AC i sterowany sygnałem 3-stawnym, przeznaczony do zaworów przelotowych i trójdrogowych w instalacjach HVAC. Możliwość prostego montażu bez regulacji, wysoki stopień ochrony IP54, sterowanie ręczne „Naciśnij i ustaw” oraz opcja doposażenia w przełączniki pomocnicze, potencjometr, podgrzewacz trzpienia i osłonę pogodową sprawiają, że SAX31.00 jest uniwersalnym napędem do niezawodnej regulacji i odcinania przepływu w nowoczesnych systemach grzewczych, chłodniczych i wentylacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Siłownik elektromechaniczny do zaworów, model SAX31.00, zasilanie 230 V AC, sterowanie 3-stawne.
• Montaż wyłącznie z kompatybilnymi zaworami Siemens przewidzianymi przez producenta. Należy przestrzegać kompatybilności i dopuszczonych kombinacji urządzeń.
• Montaż, podłączenie i uruchomienie wykonywać zgodnie z dokumentacją producenta oraz z krajowymi i lokalnymi przepisami bezpieczeństwa. Nieprzestrzeganie tych przepisów może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Urządzenie pracuje pod napięciem 230 V AC. Przed montażem, podłączeniem, demontażem, regulacją lub pracami serwisowymi należy odłączyć siłownik od zasilania. Przy podłączonym napięciu 230 V AC występuje zagrożenie życia.
• Osłony wkrętów należy zamontować przed uruchomieniem urządzenia; ich brak stwarza zagrożenie życia.
• Siłownik jest urządzeniem elektrycznym. Podłączenie elektryczne należy wykonać prawidłowo, zgodnie ze schematem producenta. Niewłaściwe podłączenie może spowodować zagrożenie dla użytkownika, uszkodzenie urządzenia lub instalacji.
• Podczas pracy w instalacji grzewczej wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100 °C. Ryzyko poparzenia. Przed pracami serwisowymi wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1; stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
• Urządzenie jest bezobsługowe. Wszelkie czynności wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
