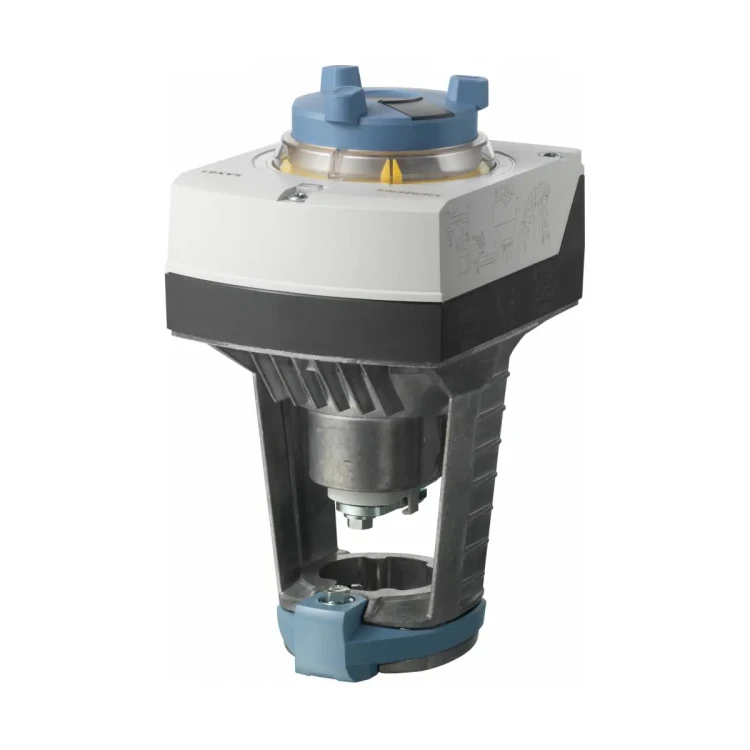

SAX81.00 Siłownik elektromechaniczny, 20 [mm], 800 [N], 3-stawne, 24 [V] AC/DC, 120 [s]

SAX81.00 to elektromechaniczny siłownik liniowy firmy Siemens o sile 800 N i skoku 20 mm, zasilany napięciem AC/DC 24 V i sterowany sygnałem 3‑stawnym. Przeznaczony jest do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens serii V..F../V..G../V..X.., stosowanych jako zawory regulacyjne, odcinające i bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Siłownik SAX81.00 posiada ręczne sterowanie pokrętłem w trybie „wciśnij i ustaw”, automatyczną kalibrację skoku zaworu oraz zakres pracy z medium od -25 do 130 °C, co czyni go niezawodnym napędem do wymagających zastosowań w systemach wodnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAX81.00 (nr magazynowy S55150-A102)
• Typ urządzenia: elektromechaniczny siłownik liniowy do zaworów o skoku 20 mm
• Zastosowanie: regulacja i odcinanie przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpracujące zawory: zawory przelotowe VV.. oraz trójdrogowe VX.. o skoku 20 mm (serie VVF../VVG../VXF../VXG..)
• Napięcie zasilania: 24 V AC ±20% / 24 V DC +20% / −15% (SELV / PELV)
• Sygnał sterujący: 3‑stawny (Y1 / Y2)
• Siła nominalna: 800 N
• Skok znamionowy: 20 mm (zakres roboczy skoku, w którym siłownik jest kalibrowany: 8…23 mm)
• Czas przebiegu: 120 s dla pełnego skoku 20 mm
• Sprężyna powrotna: brak – siłownik bezsprężynowy
• Sterowanie ręczne: pokrętło w trybie „wciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Temperatura czynnika w zaworze: −25…130 °C
• Temperatura otoczenia (praca): −5…<55 °C
• Wilgotność otoczenia (praca, transport, składowanie): 5…95% r.h. (bez kondensacji)
• Przekrój przewodów sterujących: 0,13…1,5 mm² (AWG 24…16)
• Wprowadzenie kabli (wersja EU): 2 otwory ∅20,5 mm (pod dławiki M20) oraz 1 otwór ∅25,5 mm (pod dławik M25)
• Pobór mocy (50 Hz): ok. 3,5 VA / 2,25 W
• Typowy prąd rozruchowy: do 4,5 A (siłownik 3‑stawny)
• Masa: ok. 1,8 kg
• Konserwacja: urządzenie bezobsługowe

Zastosowanie

Siłownik SAX81.00 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm, stosowanymi jako zawory regulacyjne, odcinające lub bezpieczeństwa w wodnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych.

Może być montowany bezpośrednio na następujących zaworach Siemens (bez dodatkowych adapterów):

• Zawory przelotowe VV.. (regulacyjne / odcinające):
  • VVF21.. (kołnierzowe DN 25…80, PN 6, kvs 1,9…100 m³/h)
  • VVF22..
  • VVF31.. (DN 15…80, PN 10)
  • VVF32..
  • VVF40.. (DN 16, kvs 1,9…100 m³/h)
  • VVF41.. (DN 50, kvs 19 / 31 m³/h)
  • VVG41.. (gwintowane DN 15…50, kvs 0,63…40 m³/h)
  • VVF42.. (kołnierzowe DN 15…80, kvs 1,6…100 m³/h, w tym wersje VVF42..K)
  • VVF52.. (DN 15…40, PN 25, kvs 0,16…25 m³/h)
  • VVF53.. (DN 15…50, kvs 0,16…40 m³/h)
• Zawory trójdrogowe VX.. (mieszające / rozdzielające):
  • VXF21.. (kołnierzowe DN 25…80, PN 6, kvs 1,9…100 m³/h)
  • VXF22..
  • VXF31.. (DN 15…80, PN 10)
  • VXF32..
  • VXF40.. (DN 16, kvs 1,9…100 m³/h)
  • VXF41.. (DN 15…80, kvs 1,9…31 m³/h)
  • VXG41.. (gwintowane DN 15…50, kvs 1,6…40 m³/h)
  • VXF42.. (kołnierzowe DN 15…80, kvs 1,6…100 m³/h)
  • VXF53.. (DN 15…50, PN 25, kvs 1,6…40 m³/h)

Funkcje i działanie

Sterowanie 3‑stawne

• Siłownik SAX81.00 jest sterowany sygnałem 3‑stawnym poprzez zaciski Y1 i Y2.
• Podanie napięcia sterującego 24 V AC/DC między SP a Y1 powoduje wysuwanie trzpienia siłownika.
• Podanie napięcia sterującego 24 V AC/DC między SP a Y2 powoduje wsuwanie trzpienia siłownika.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (pozycja „STOP”).
• Regulator nadrzędny (np. regulator pokojowy, sterownik HVAC) wyznacza kierunek ruchu trzpienia poprzez załączanie odpowiedniego wejścia Y1 lub Y2.

Kalibracja i detekcja gniazda zaworu

• Podczas pierwszego uruchomienia siłownik wykonuje automatyczną kalibrację – przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości skoku.
• Gniazdo zaworu jest wykrywane na podstawie wielkości wywieranej siły, dzięki czemu dokładny skok zaworu zapisywany jest w pamięci siłownika.
• Zakres skoku, w którym siłownik jest kalibrowany, wynosi 8…23 mm, co zapewnia dopasowanie do zaworów o skoku nominalnym 20 mm.

Detekcja ciał obcych i zabezpieczenie

• W przypadku napotkania przeszkody (ciało obce, zablokowany zawór) siłownik podejmuje trzy próby jej pokonania.
• Jeżeli przeszkoda nie zostanie pokonana, dalszy ruch jest ograniczany do części skoku, aby chronić zarówno napęd, jak i zawór.
• Takie działanie zwiększa bezpieczeństwo instalacji i ogranicza ryzyko uszkodzeń mechanicznych.

Sterowanie ręczne „wciśnij i ustaw”

• Siłownik wyposażony jest w pokrętło sterowania ręcznego typu „wciśnij i ustaw”.
• Tryb ręczny służy do awaryjnego lub serwisowego ustawienia położenia trzpienia zaworu.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej – po zakończeniu regulacji zaleca się powrót do normalnego sterowania automatycznego.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20% lub 24 V DC +20% / −15% (SELV / PELV).
• Wejścia sterujące: sygnał 3‑stawny:
  • SP – potencjał systemowy (24 V AC/DC),
  • SN – neutralny systemowy,
  • Y1 – sygnał sterujący (wysuwanie trzpienia siłownika),
  • Y2 – sygnał sterujący (wsuwanie trzpienia siłownika).
• Przekrój przewodów: 0,13…1,5 mm² (AWG 24…16).
• Przepusty kablowe (EU): 2 otwory ∅20,5 mm (dławiki M20) oraz 1 otwór ∅25,5 mm (dławik M25) w korpusie siłownika.
• Zewnętrzne zabezpieczenie linii zasilającej (EU):
  • bezpiecznik zwłoczny 6…10 A, lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Instalacje 24 V AC powinny spełniać wymagania klasy 2 zgodnie z UL (dla zastosowań US/UL).

Dane techniczne

• Model: SAX81.00
• Siła nominalna: 800 N
• Skok znamionowy: 20 mm
• Czas przebiegu: 120 s dla pełnego skoku (wartość może się nieznacznie różnić w zależności od typu zaworu)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / −15% (SELV / PELV)
• Sygnał sterujący: 3‑stawny (Y1 / Y2)
• Pobór mocy (50 Hz): ok. 3,5 VA / 2,25 W
• Typowy prąd rozruchowy: do 4,5 A
• Zakres roboczy skoku (kalibracja): 8…23 mm
• Dopuszczalna temperatura medium w zaworze: −25…130 °C
• Temperatura otoczenia (praca): −5…<55 °C
• Temperatura transportu: −25…70 °C
• Temperatura składowania: −15…55 °C
• Wilgotność otoczenia (praca / transport / składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 wg EN 60529 (od montażu pionowego do poziomego)
• Klasa izolacji: III wg EN 60730-1 (dla 24 V AC/DC)
• Zgodność EMC: do środowisk mieszkalnych, handlowych i przemysłowych
• Masa: ok. 1,8 kg

Montaż

• Montaż bezpośredni na zaworach Siemens V..F21.., V..F22.., V..F31.., V..F32.., V..F40.., V..F41.., V..G41.., V..F42.., V..F52.., V..F53.. oraz V..X21.., V..X22.., V..X31.., V..X32.., V..X40.., V..X41.., V..XG41.., V..X42.., V..X53.. – bez dodatkowych adapterów.
• Dopuszczalne położenie montażowe: od pionowego do poziomego, z zachowaniem stopnia ochrony IP54.
• Przy pracy na zewnątrz pomieszczeń należy zastosować osłonę pogodową ASK39.1, przy czym stopień ochrony IP54 pozostaje zachowany.
• Przed montażem siłownika zawór powinien być prawidłowo zainstalowany w instalacji, a linia zasilająca zabezpieczona zgodnie z wymaganiami.

Podsumowanie

Siemens SAX81.00 to kompaktowy, elektromechaniczny siłownik liniowy 800 N / 20 mm na napięcie AC/DC 24 V z 3‑stawnym sterowaniem, przeznaczony do bezpośredniego napędu zaworów serii VV.. i VX.. w instalacjach HVAC. Automatyczna kalibracja skoku, detekcja gniazda zaworu, funkcja ochrony przy napotkaniu przeszkód oraz możliwość ręcznego przestawiania pokrętłem zapewniają precyzyjną regulację, wysoką niezawodność i prostą integrację z systemami automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt w wersji 24 V AC/DC posiada zatwierdzenie UL.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz z zachowaniem krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie tych przepisów może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik jest urządzeniem elektrycznym niskonapięciowym 24 V AC/DC (klasa izolacji III). Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Urządzenie może być stosowane wyłącznie z kompatybilnymi zaworami Siemens przewidzianymi przez producenta dla modelu SAX81.00. Należy przestrzegać kompatybilności i dopuszczonych kombinacji osprzętu.
• Siłownik należy montować wyłącznie w dopuszczonych pozycjach montażowych i zgodnie z dokumentacją producenta. Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1; bez niej montaż zewnętrzny jest niedozwolony.
• Stopień ochrony obudowy IP54 obowiązuje przy prawidłowym montażu zgodnym z dokumentacją producenta.
• Podczas pracy w instalacji grzewczej wspornik siłownika może nagrzewać się od zaworu i osiągać temperaturę do 100°C. Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
• Urządzenie należy zasilać wyłącznie napięciem zgodnym z danymi producenta: 24 V AC ±20% lub 24 V DC +20% / -15%. Zewnętrzne zabezpieczenie linii zasilającej powinno być wykonane zgodnie z dokumentacją producenta.
• Warunki pracy: temperatura otoczenia od -5 do poniżej 55°C, wilgotność względna 5...95% bez kondensacji. Przekroczenie dopuszczalnych warunków pracy może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
• Siłownik jest urządzeniem bezobsługowym. Wszelkie czynności montażowe i serwisowe należy wykonywać zgodnie z dokumentacją producenta.

Pliki do pobrania:
SAX81.00 Karta katalogowa
SAX81.00 Instrukcja montażu
