SAX81P03 Siłownik elektromechaniczny, skok 20 mm, 800 N, 3-stawny, 24 V AC/DC, 30 s

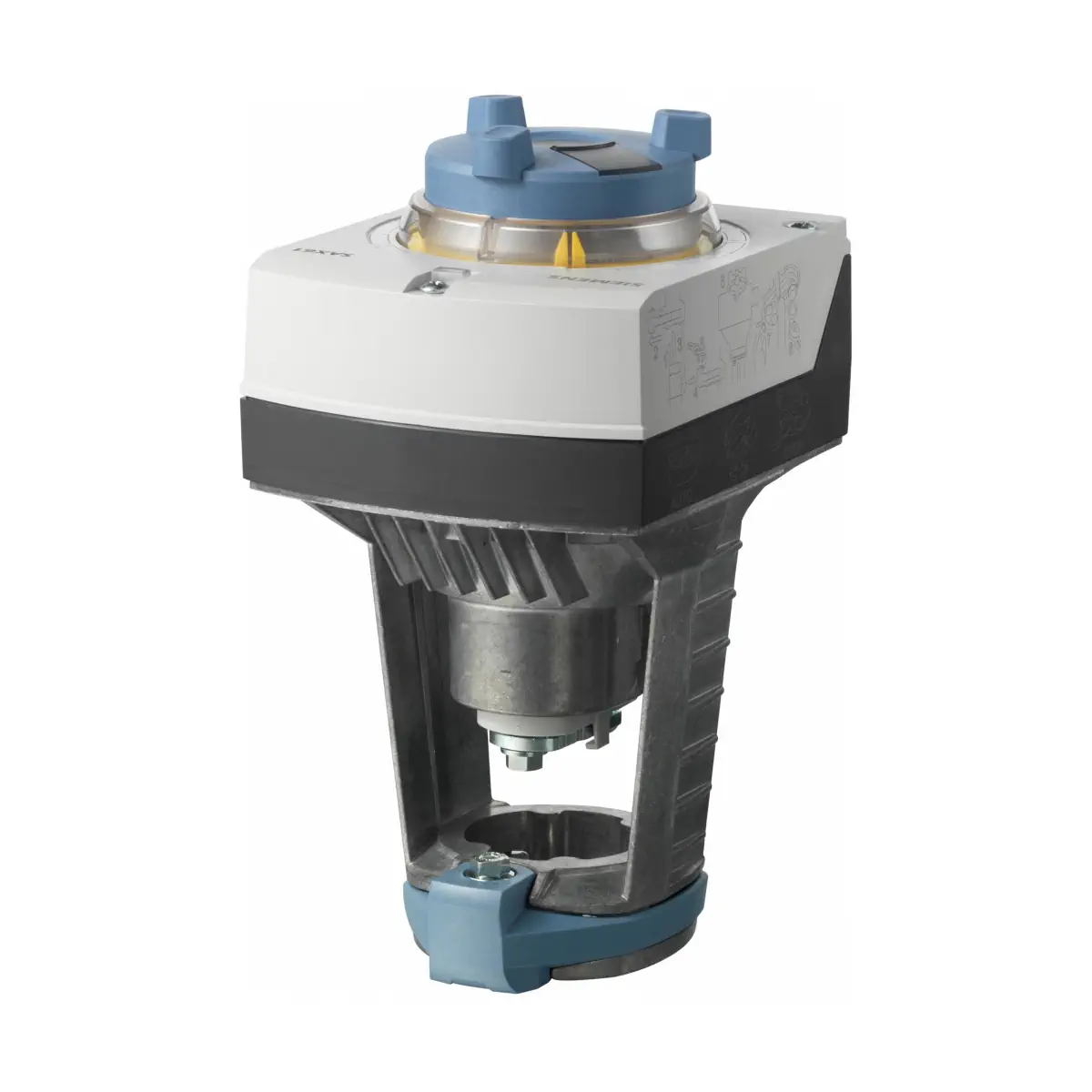

SAX81P03 to elektromechaniczny siłownik liniowy Siemens (ACVATIX™) o skoku 20 mm i sile 500 N, przeznaczony do bezpośredniego montażu na zaworach Kombi VPF43.. i VPF53.. w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Siłownik jest zasilany napięciem 24 V AC/DC (SELV) i sterowany sygnałem 3-stawnym (wysuwanie / wsuwanie trzpienia).

Najważniejsze cechy

• Producent: Siemens
• Model: SAX81P03
• Nr magazynowy: S55150-A116
• Typ: siłownik elektromechaniczny do zaworów (liniowy)
• Zastosowanie: sterowanie zaworami Kombi VPF43.. i VPF53.. (HVAC)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV), 45…65 Hz
• Sygnał sterujący: 3-stawny
• Siła nominalna: 500 N
• Skok znamionowy: 20 mm
• Czas przebiegu (dla skoku nominalnego): 30 s (może się różnić zależnie od typu zaworu)
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej)
• Klasa izolacji: III (wg EN 60730)
• Sterowanie ręczne: „Naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Możliwość rozbudowy (opcjonalnie): przełącznik pomocniczy, potencjometr

Zastosowanie

Siłownik SAX81P03 służy do sterowania zaworami Kombi o skoku 20 mm, stosowanymi jako zawory regulacyjne w instalacjach:

• wentylacyjnych,
• klimatyzacyjnych,
• ciepłowniczych,
• chłodniczych.

Jest przeznaczony do współpracy z zaworami: VPF43.. oraz VPF53...

Funkcje i działanie

Sterowanie 3-stawne

Sygnał 3-stawny steruje siłownikiem poprzez odpowiednie wejścia sterujące, przenosząc żądane położenie na zawór (wysuwanie lub wsuwanie trzpienia siłownika).

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC (SELV)
• Zaciski (sterowanie 3-stawne): G – potencjał systemowy (SP), Y1 – sygnał sterujący (wysuwanie trzpienia), Y2 – sygnał sterujący (wsuwanie trzpienia)
• Przekrój przewodów: 0,75 mm² (AWG 20…16)
• Doprowadzenie kabli: 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D) wg EN 60898 lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 7 VA / 4,5 W
• Typowy prąd rozruchowy: 4,5 A
• Siła nominalna: 500 N
• Skok znamionowy: 20 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120 °C
• Stopień ochrony obudowy: IP54
• Warunki pracy: 5…<55 °C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C, <95% r.h.
• Składowanie: -15…55 °C, 5…95% r.h.
• Masa: 1,780 kg
• Zatwierdzenia: CE, UL

Montaż

• Montaż bezpośredni na zaworze – bez dodatkowych czynności montażowych.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (nr magazynowy S55845-Z103), maks. 1
• Potencjometr: ASZ7.5/1000 (nr magazynowy S55845-Z106), maks. 1
• Osłona pogodowa: ASK39.1 (nr magazynowy S55845-Z109)

Podsumowanie

Siemens SAX81P03 to siłownik elektromechaniczny 24 V AC/DC o sile 500 N i skoku 20 mm, przystosowany do sterowania 3-stawnego i bezpośredniego montażu na zaworach Kombi VPF43.. oraz VPF53... Stopień ochrony IP54, szybki czas przebiegu 30 s oraz możliwość doposażenia w przełącznik pomocniczy lub potencjometr czynią go praktycznym rozwiązaniem do instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt posiada zatwierdzenie UL.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik jest urządzeniem elektrycznym zasilanym napięciem 24 V AC/DC. Przed montażem, podłączeniem, regulacją lub pracami serwisowymi należy odłączyć zasilanie.
• Podczas prac serwisowych przy siłowniku pracującym w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Uwaga na ryzyko poparzenia: wspornik siłownika może nagrzewać się od zaworu i osiągać temperaturę do 100 °C.
• Urządzenie należy stosować wyłącznie z kompatybilnymi zaworami Siemens wskazanymi przez producenta. Zastosowanie nieprzewidzianych kombinacji może prowadzić do nieprawidłowej pracy.
• Siłownik należy montować wyłącznie w dopuszczalnych pozycjach montażowych zgodnie z dokumentacją producenta.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1; stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem producenta. Nieprawidłowe okablowanie lub zastosowanie niewłaściwego zabezpieczenia linii zasilającej może spowodować uszkodzenie urządzenia lub instalacji.
• Zewnętrzne zabezpieczenie linii zasilającej powinno stanowić bezpiecznik zwłoczny 6…10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898, ewentualnie zasilacz z ograniczeniem prądu do maks. 10 A.
• Stopień ochrony obudowy: IP54. Klasa izolacji: III.
• Urządzenie przeznaczone do pracy w warunkach bez kondensacji; dopuszczalna temperatura otoczenia podczas pracy wynosi 5...<55 °C, a wilgotność 5...95 % r.h.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...120 °C.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
