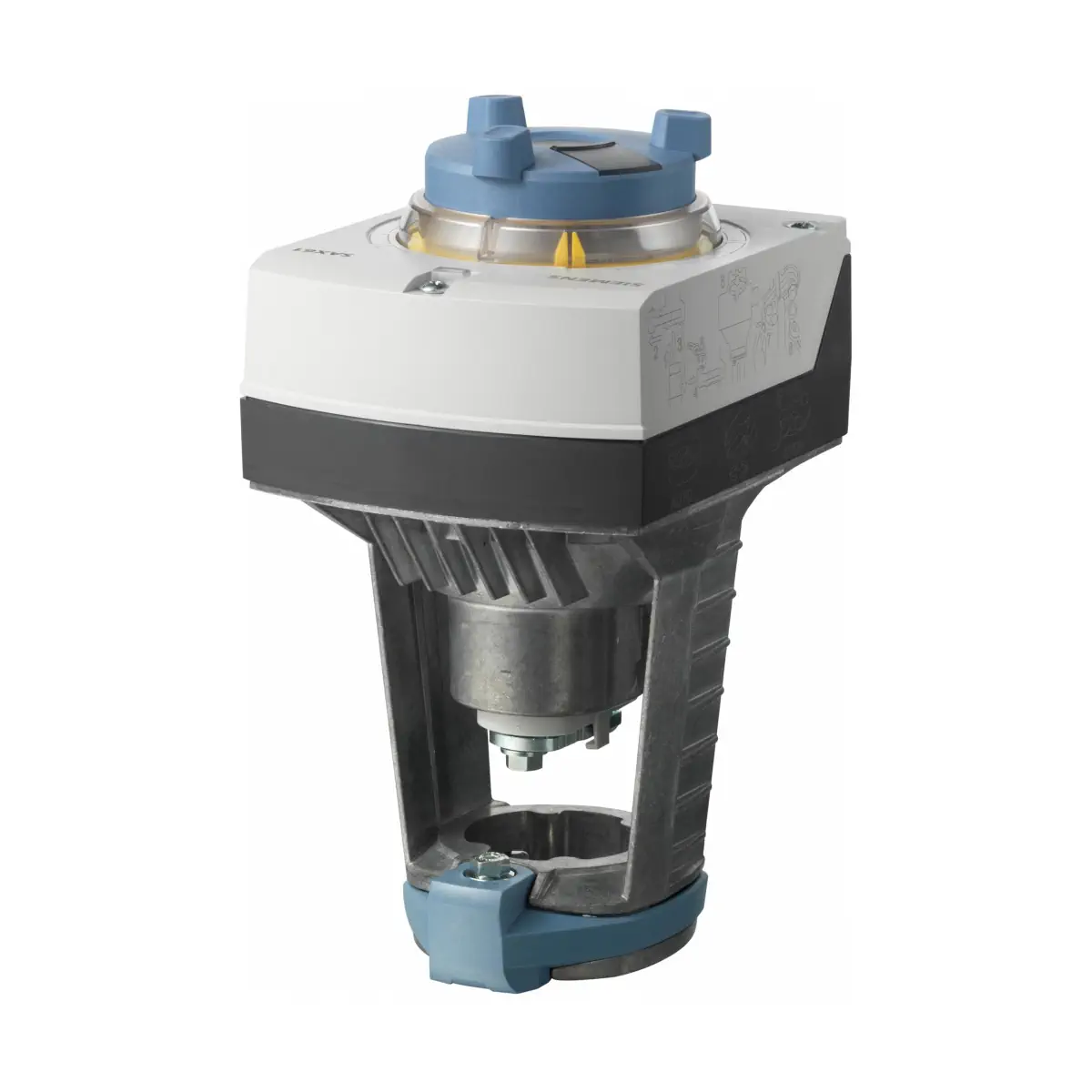

SAX31.03 Siłownik elektromechaniczny, 20 [mm], 800 [N], 3-stawne, 230 [V] AC, 30 [s]

SAX31.03 to elektromechaniczny siłownik liniowy o skoku 20 mm i sile 800 N, zasilany z sieci 230 V AC i sterowany sygnałem 3‑stawnym. Przeznaczony jest do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 20 mm, stosowanych jako zawory regulacyjne, odcinające oraz zawory bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™, siłowniki do zaworów SAX..
• Model: SAX31.03 (nr magazynowy S55150-A106)
• Typ urządzenia: elektromechaniczny siłownik liniowy do zaworów o skoku 20 mm
• Obszar zastosowań: automatyka instalacji grzewczych, wentylacyjnych i klimatyzacyjnych
• Współpraca z zaworami Siemens (skok 20 mm): VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVG41.., VVF42.., VVF42..K, VVF52.., VVF53.. (zawory przelotowe) oraz VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXG41.., VXF42.., VXF53.. (zawory trójdrogowe mieszające/rozdzielające)
• Napięcie zasilania: 230 V AC ±15%
• Sygnał sterujący: 3‑stawny (OTWÓRZ / ZAMKNIJ / STOP, zaciski Y1 / Y2)
• Skok nominalny zaworu: 20 mm
• Zakres roboczy skoku (autokalibracja): 8…23 mm
• Siła nominalna: 800 N
• Czas przebiegu: ok. 30 s dla pełnego skoku (dla SAX31.03; zależny od typu zaworu)
• Sprężyna powrotna: brak – pozycja utrzymywana przez napęd
• Sterowanie ręczne: pokrętło typu „Naciśnij i ustaw” (funkcja serwisowa, nie do pracy ciągłej)
• Funkcje adaptacyjne: automatyczna kalibracja skoku i detekcja gniazda zaworu
• Funkcje ochronne: detekcja ciał obcych z próbą ich pokonania oraz sygnalizacją LED
• Wyposażenie dodatkowe (elektryczne): możliwość montażu przełączników pomocniczych ASC10.51 oraz potencjometru ASZ7.5/1000 (sygnał 0…1000 Ω)
• Stopień ochrony obudowy: IP54 wg EN 60529 (od pionowej do poziomej pozycji montażowej)
• Klasa izolacji: II wg EN 60730-1 (dla 230 V AC)
• Temperatura czynnika w zaworze: -25…130 °C
• Temperatura otoczenia (praca): -5…55 °C
• Wilgotność otoczenia (praca): 5…95% r.h., bez kondensacji
• Masa: ok. 1,78 kg

Zastosowanie

Siłownik SAX31.03 przeznaczony jest do automatycznego sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm, stosowanymi jako zawory regulacyjne, odcinające oraz zawory bezpieczeństwa w instalacjach HVAC. Może realizować:

• regulację przepływu czynnika w obiegach grzewczych,
• sterowanie zaworami w centralach wentylacyjnych i klimatyzacyjnych,
• funkcje odcinające i bezpieczeństwa w układach wodnych z temperaturą medium do 130 °C.

Siłownik montowany jest bezpośrednio na zaworze – bez dodatkowych elementów pośrednich. Może pracować wewnątrz pomieszczeń, a przy zastosowaniu osłony pogodowej ASK39.1 także na zewnątrz, z zachowaniem stopnia ochrony IP54.

Funkcje i działanie

Sterowanie 3‑stawne

• Sygnał 3‑stawny doprowadzony do zacisków siłownika (Y1 / Y2) powoduje odpowiednio wysuwanie lub wsuwanie trzpienia, przenosząc żądane położenie na zawór.
• W praktyce odpowiada to trzem stanom sterowania: OTWÓRZ, ZAMKNIJ, STOP (zatrzymanie w aktualnym położeniu).
• Siłownik SAX31.03 osiąga pełny skok 20 mm w czasie ok. 30 s (czas zależny od typu współpracującego zaworu).

Kalibracja i dopasowanie do zaworu

• Podczas uruchomienia siłownik przeprowadza automatyczną kalibrację – przemieszcza się do położeń krańcowych zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie siły wywieranej przez trzpień; po zakończeniu kalibracji rzeczywisty skok zaworu zapisywany jest w pamięci siłownika.
• Zakres skoku, w którym siłownik może się prawidłowo skalibrować, wynosi 8…23 mm.

Detekcja ciał obcych i ochrona napędu

• W przypadku napotkania ciała obcego w gnieździe zaworu siłownik podejmuje do trzech prób jego pokonania.
• Jeśli przeszkoda nie zostanie usunięta, siłownik porusza się tylko w ograniczonym zakresie zgodnie z sygnałem sterującym.
• Stan ten jest sygnalizowany poprzez miganie diody LED na czerwono, co ułatwia diagnostykę podczas uruchomienia i serwisu.

Sterowanie ręczne „Naciśnij i ustaw”

• Siłownik wyposażony jest w pokrętło sterowania ręcznego, pozwalające na lokalne przestawienie trzpienia (np. podczas uruchomienia lub prac serwisowych).
• Zastosowano mechanizm typu „Naciśnij i ustaw” – po naciśnięciu pokrętła można ustawić żądane położenie zaworu, a następnie powrócić do pracy automatycznej.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej, a jedynie do krótkotrwałego przestawiania.

Podłączenie elektryczne i okablowanie

• Napięcie zasilania: 230 V AC ±15%
• Typ sygnału sterującego: 3‑stawny (zaciski dla wysuwania i wsuwania trzpienia siłownika)
• Typowy prąd rozruchowy (SAX31..): ok. 2,3 A
• Pobór mocy SAX31.03: ok. 6 VA / 3,5 W (przy 50 Hz)
• Przekrój żył przewodu: 0,13…1,5 mm² (AWG 24…16)
• Wprowadzenie kabli (wersja EU): 2 otwory o średnicy 20,5 mm (pod dławiki M20) oraz 1 otwór o średnicy 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie obwodu: bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) albo zasilacz z ograniczeniem prądu do 10 A.
• Zaciski SAX31..: neutralny systemowy (SN) oraz dwa wejścia sygnału sterującego (wysuwanie / wsuwanie trzpienia).

Dane techniczne

• Skok nominalny: 20 mm
• Zakres skoku do kalibracji: 8…23 mm
• Siła nominalna: 800 N
• Czas przebiegu SAX31.03: ok. 30 s dla pełnego skoku
• Dopuszczalna temperatura czynnika w zaworze: -25…130 °C
• Temperatura otoczenia (praca): -5…55 °C
• Temperatura otoczenia (transport): -25…70 °C
• Temperatura otoczenia (składowanie): -15…55 °C
• Wilgotność względna (praca, transport, składowanie): 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54 wg EN 60529 (od pionu do poziomu)
• Klasa izolacji: II wg EN 60730-1 (230 V AC)
• Warunki klimatyczne – praca: klasa 3K5 wg IEC 60721-3-3
• Warunki klimatyczne – transport: klasa 2K3 wg IEC 60721-3-2
• Warunki klimatyczne – składowanie: klasa 1K3 wg IEC 60721-3-1
• Zgodność: znak CE (zasilanie 230 V AC)
• Masa siłownika: ok. 1,78 kg

Wyposażenie dodatkowe

• Przełącznik pomocniczy ASC10.51 (nr magazynowy S55845-Z103) – umożliwia sygnalizację położeń zaworu lub sterowanie dodatkowymi obwodami (np. pompą, zaworem odcinającym).
• Potencjometr ASZ7.5/1000 (nr magazynowy S55845-Z106) – potencjometr 0…1000 Ω do realizacji sygnału zwrotnego położenia zaworu lub współpracy z zewnętrzną automatyką.
• Podgrzewacz trzpienia ASZ6.6 (nr magazynowy S55845-Z108) – element grzejny 24 V AC/DC przeznaczony do ochrony trzpienia zaworu przed zamarzaniem (50 VA / 30 W).
• Osłona pogodowa ASK39.1 (nr magazynowy S55845-Z109) – umożliwia zastosowanie siłownika na zewnątrz pomieszczeń przy zachowaniu stopnia ochrony IP54.

Montaż i eksploatacja

• Montaż bezpośrednio na zaworze o skoku 20 mm, bez dodatkowych czynności adaptacyjnych.
• Dopuszczalne położenia montażowe od pionowego do poziomego, przy zachowaniu kierunku montażu określonego przez producenta (stopień ochrony IP54 dotyczy tego zakresu położeń).
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1; siłownik pozostaje wówczas w klasie szczelności IP54.
• Siłownik jest urządzeniem bezobsługowym – nie wymaga okresowej konserwacji.

Podsumowanie

Siemens SAX31.03 to szybki, 3‑stawny siłownik elektromechaniczny 230 V AC o skoku 20 mm i sile 800 N, przeznaczony do bezpośredniego montażu na zaworach serii VV.. i VX.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Automatyczna kalibracja skoku, detekcja ciał obcych z sygnalizacją LED, wbudowane sterowanie ręczne „Naciśnij i ustaw” oraz możliwość zastosowania przełączników pomocniczych i potencjometru sprawiają, że jest to solidne i uniwersalne rozwiązanie do precyzyjnego sterowania zaworami w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Siłownik elektromechaniczny do zaworów, model SAX31.03, zasilanie 230 V AC, sterowanie 3-stawne.
• Przed montażem, podłączeniem, demontażem lub pracami serwisowymi należy odłączyć siłownik od zasilania. Przy podłączonym napięciu 230 V AC występuje zagrożenie życia.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie przepisów może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Produkt jest przeznaczony do mechanicznego połączenia z kompatybilnym zaworem Siemens. Należy przestrzegać kompatybilności i dopuszczonych kombinacji urządzeń.
• Podczas montażu akcesoriów należy najpierw zamontować osłony wkrętów; w przeciwnym razie występuje zagrożenie życia.
• W przypadku montażu dwóch różnych akcesoriów należy użyć właściwego gniazda montażowego zgodnie z dokumentacją producenta.
• Siłownik może być gorący podczas pracy w instalacji grzewczej. Wspornik siłownika może osiągnąć temperaturę do 100 °C na skutek kontaktu z rozgrzanym zaworem, co stwarza ryzyko poparzenia.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Produkt należy montować wyłącznie w dopuszczonych pozycjach montażowych wskazanych przez producenta.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje wówczas niezmieniony.
• Stopień ochrony obudowy: IP54. Klasa izolacji: II.
• Siłownik nie jest przeznaczony do pracy ciągłej w trybie sterowania ręcznego.
• Należy stosować zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny 6...10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi od -25 do 130 °C.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od -5 do <55 °C, przy wilgotności względnej 5...95 % bez kondensacji.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami. Nie wolno wyrzucać go z odpadami komunalnymi.
• Dane techniczne dotyczące zastosowań obowiązują wyłącznie przy współpracy z produktami Siemens wskazanymi przez producenta; stosowanie produktów innych producentów powoduje utratę gwarancji.
