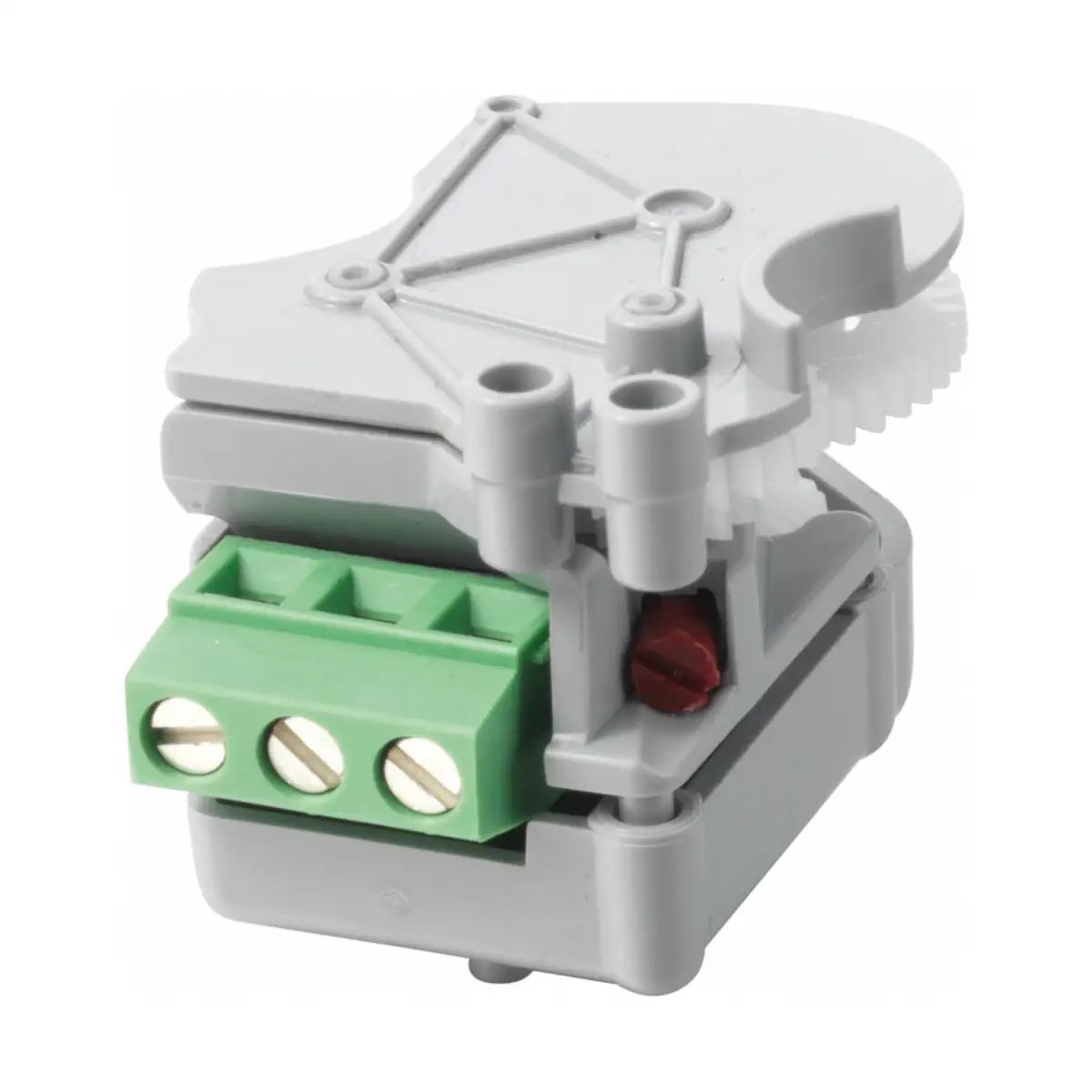

ASC10.51 Przełącznik pomocniczy do siłowników SAX.. i SAL.., 24..230 V AC, 6(3) A

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt przeznaczony jest wyłącznie do stosowania jako wyłącznik pomocniczy ASC10.51, zgodnie z dokumentacją producenta.
• Montaż wyłącznie z kompatybilnymi siłownikami i w dopuszczonych kombinacjach wskazanych przez producenta.
• Siłownik i osprzęt należy całkowicie odłączyć od zasilania przed rozpoczęciem montażu, podłączenia, regulacji lub demontażu. Przy podłączonym napięciu AC 230 V występuje zagrożenie życia.
• Osłony wkrętów należy zamontować w pierwszej kolejności. Brak osłon podczas montażu może stwarzać zagrożenie dla życia i zdrowia.
• W przypadku montażu dwóch różnych akcesoriów należy stosować wyłącznie właściwe miejsce montażowe A lub B, zgodnie z dokumentacją producenta.
• Podłączenia elektryczne należy wykonywać wyłącznie zgodnie ze schematem producenta i oznaczeniami zacisków S1, S2, S3. Nieprawidłowe okablowanie może spowodować nieprawidłowe działanie układu.
• Należy przestrzegać dopuszczalnych parametrów elektrycznych styków: AC 24 V...230 V / 6 (2) A; dla wersji US: AC 24 V class 2, 5 A General Purpose.
• Punkt przełączania wyłącznika pomocniczego można ustawiać wyłącznie w zakresie 0...100% skoku, zgodnie z instrukcją producenta.
• Punkty przełączania S1–S2 oraz S1–S3 nie są regulowane niezależnie. Jeśli obwód S1–S2 jest otwarty, obwód S1–S3 jest zamknięty.
• Podczas ręcznego ustawiania pozycji przełączania należy najpierw ustawić siłownik w wymaganym położeniu i zablokować go zgodnie z instrukcją.
