SAL61.03T10 Siłownik elektryczny 10 Nm, 0..10 V, 24 V AC/DC, 30 s

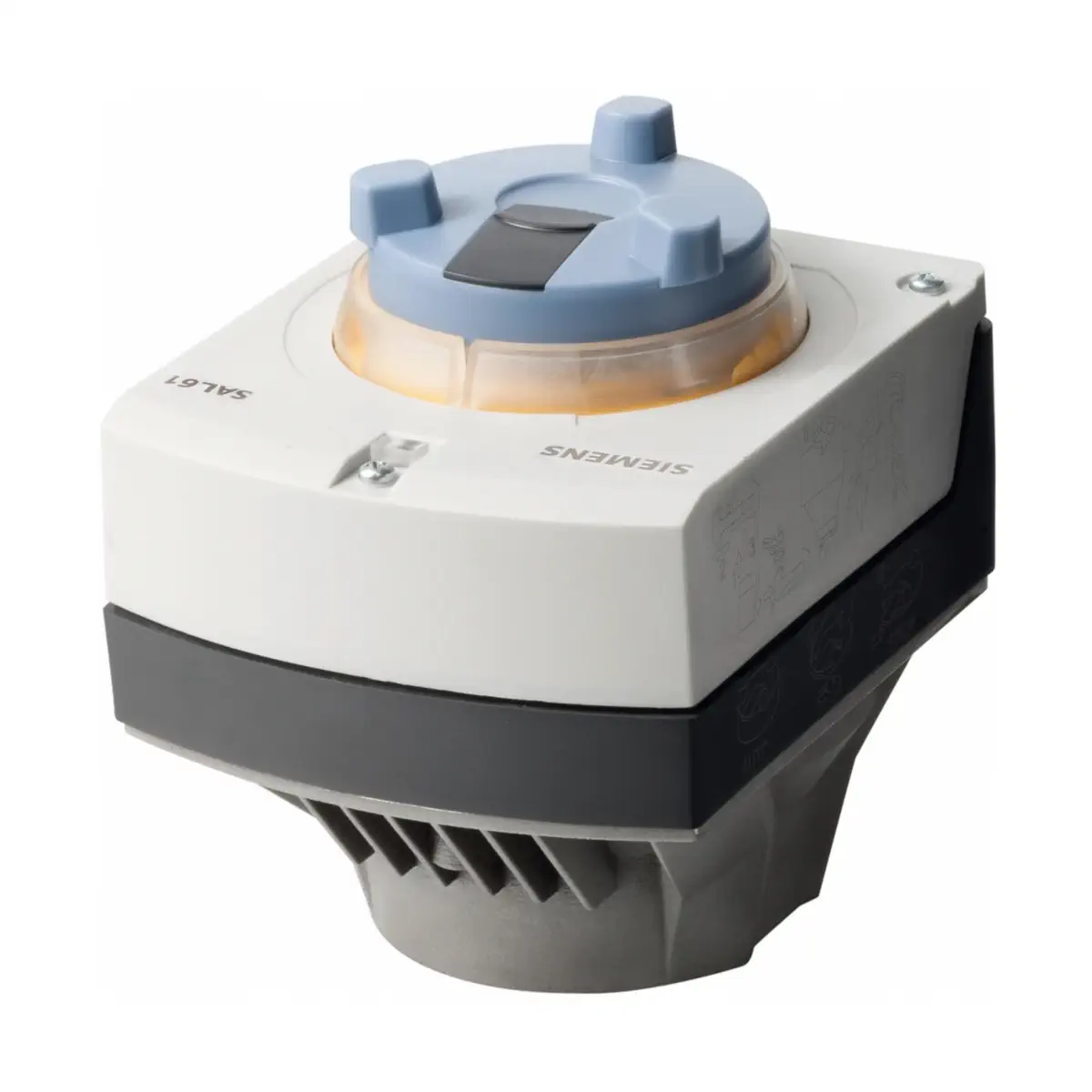

SAL61.03T10 to siłownik elektromechaniczny (obrotowy) ACVATIX™ firmy Siemens, przeznaczony do bezpośredniego montażu na klapach i zaworach obrotowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Model pracuje z kątem obrotu 90°, zasilany jest napięciem 24 V AC/DC (SELV) i sterowany sygnałem ciągłym (0…10 V DC lub 4…20 mA DC), oferując dodatkowo sygnał zwrotny położenia 0…10 V DC oraz funkcję sterowania wymuszonego.

Najważniejsze cechy

• Producent: Siemens
• Model: SAL61.03T10
• Nr magazynowy: S55162-A101
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm (w ruchu) / min. 4 Nm (trzymanie)
• Czas przebiegu (90°): 30 s
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV), 45…65 Hz
• Sygnał sterujący: 0…10 V DC lub 4…20 mA DC
• Sygnał zwrotny położenia: 0…10 V DC
• Sterowanie wymuszone: wejście Z (≤ 24 V AC/DC, 0…1000 Ω)
• Wskaźniki: wskaźnik położenia oraz wskaźnik stanu (dioda LED)
• Sterowanie ręczne: pokrętło, funkcja „naciśnij i ustaw”
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)
• Klasa izolacji: III
• Zastosowanie na zewnątrz: tylko z osłoną pogodową ASK39.1
• Zgodności: CE, UL

Zastosowanie

Siłownik SAL61.03T10 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC, w szczególności typu: VKF41.., VKF46.., VFW41.., VFL41.., VFW41..U oraz VBF21...

Dane techniczne dotyczące współpracy są gwarantowane wyłącznie w połączeniu z wymienionymi zaworami Siemens.

Funkcje i działanie

Sterowanie ciągłe (modulacyjne)

• Wejście Y: 0…10 V DC (pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ) lub 4…20 mA DC (impedancja wejściowa ≤ 500 Ω).
• Praca równoległa: do 10 siłowników (zależnie od wyjścia regulatora).

Sterowanie wymuszone (override)

• Wejście Z: R = 0…1000 Ω (G, G0) – obrót proporcjonalny do wartości R.
• Z podłączone do G: 90°
• Z podłączone do G0: 0°
• Pobór prądu wejścia Z: ≤ 0,1 mA
• Uwaga: należy zwrócić uwagę na kierunek działania ustawiany przełącznikiem DIL.

Sygnał zwrotny położenia

• Wyjście U: 0…10 V DC
• Obciążenie: > 10 kΩ (rezystancyjne), maks. 1 mA

Podłączenie elektryczne i okablowanie

• Zaciski siłownika (SAL61..): G0 (neutralny systemowy), G (potencjał systemowy), Y (sygnał sterujący), M (neutralny pomiarowy), U (sygnał zwrotny), Z (sterowanie wymuszone).
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25).

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Czas przebiegu (90°): 30 s
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm (w ruchu) / min. 4 Nm (trzymanie)
• Pobór mocy przy 50 Hz: w ruchu 4 W / 9,5 VA; trzymanie 1,8 W / 4,6 VA
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120 °C
• Warunki pracy: -15…55 °C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C, <95% r.h.
• Składowanie: -15…55 °C, 5…95% r.h.
• Stopień ochrony: IP54 (od pionu do poziomu)
• Klasa izolacji: III
• Masa (bez opakowania, wykonanie T10): 1,475 kg

Montaż

• Montaż bezpośredni na klapach lub zaworach obrotowych – bez dodatkowych czynności.
• Zastosowanie na zewnątrz budynków: wyłącznie z osłoną pogodową ASK39.1.
• Siłowniki obrotowe nie wymagają obsługi.

Podsumowanie

Siemens SAL61.03T10 to szybki siłownik obrotowy 24 V AC/DC o momencie 10 Nm i czasie przebiegu 30 s / 90°, przeznaczony do precyzyjnego sterowania klapami i zaworami obrotowymi w HVAC. Sterowanie modulacyjne 0…10 V lub 4…20 mA, sygnał zwrotny 0…10 V, wejście sterowania wymuszonego oraz obudowa IP54 czynią go uniwersalnym rozwiązaniem do zastosowań instalacyjnych w budynkach.
