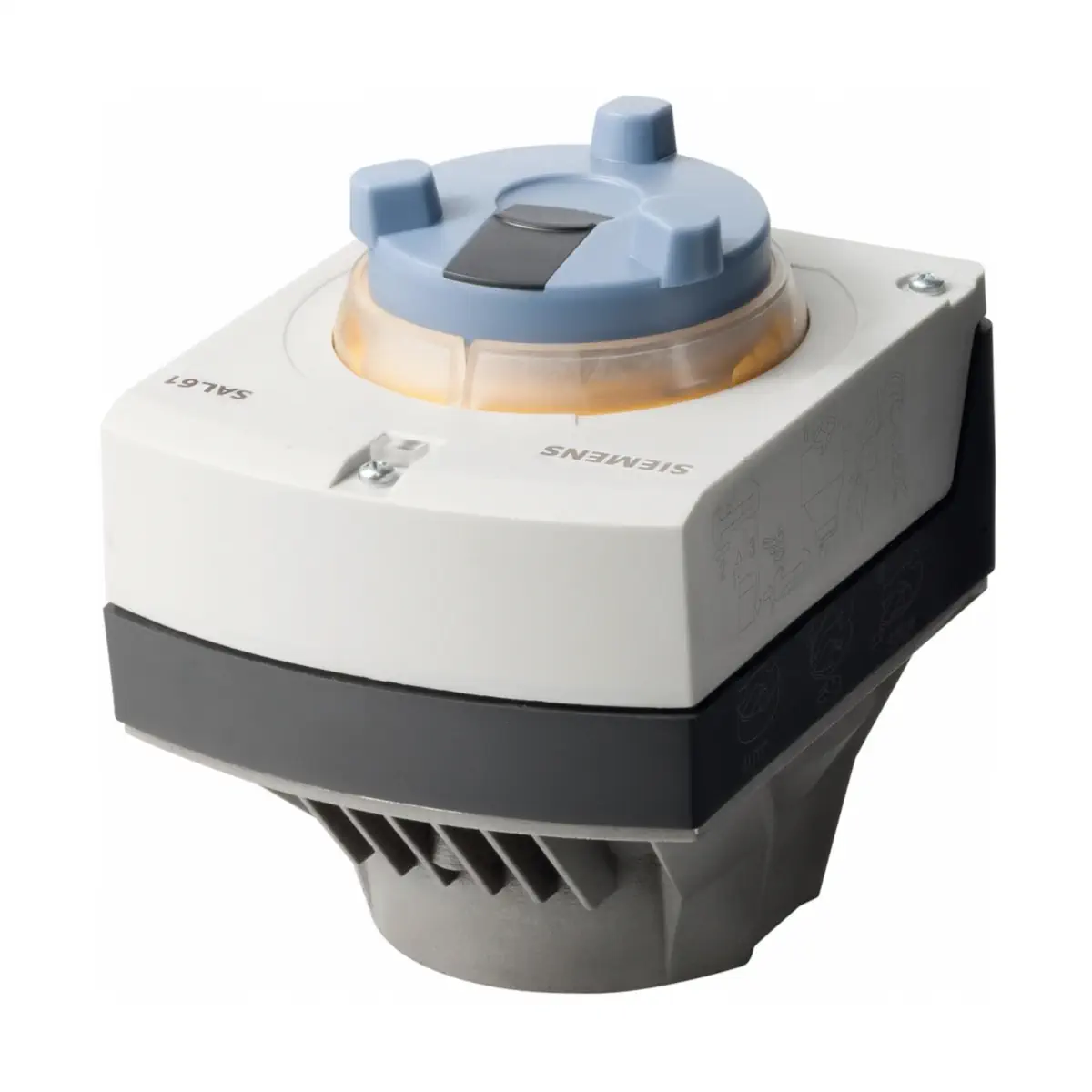

SAL61.00T40 Siłownik elektryczny, 40 Nm, 0..10 V DC / 4..20 mA / 0..1000 Ω , 24 V AC/DC, 120 s

SAL61.00T40 to elektromechaniczny siłownik obrotowy Siemens z serii ACVATIX™ SAL.., przeznaczony do sterowania klapami oraz zaworami obrotowymi w instalacjach HVAC. Siłownik pracuje z kątem obrotu 90°, zasilany jest 24 V AC/DC (SELV) i obsługuje sygnały sterujące 0…10 V DC, 4…20 mA DC oraz 0…1000 Ω. Model SAL61.00T40 oferuje moment 40 Nm i czas przebiegu 120 s, a dodatkowo zapewnia sygnał zwrotny położenia oraz możliwość sterowania wymuszonego.

Najważniejsze cechy

• Producent: Siemens
• Model: SAL61.00T40
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 40 Nm w ruchu / min. 14 Nm trzymanie
• Czas przebiegu (nominalnego kąta): 120 s
• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV), 45…65 Hz
• Sygnał sterujący: 0…10 V DC, 4…20 mA DC, 0…1000 Ω
• Sygnał zwrotny położenia: 0…10 V DC
• Sterowanie wymuszone: wejście Z (≤ 24 V AC/DC, 0…1000 Ω)
• Sygnalizacja: wskaźnik stanu (dioda LED), wskaźnik położenia
• Sterowanie ręczne: „Naciśnij i ustaw” (nie przeznaczone do pracy ciągłej)
• Stopień ochrony: IP54 (w położeniu od pionowego do poziomego)

Zastosowanie

SAL61.00T40 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens typu: VKF41.., VKF46.., VFW41.., VFL41.., VFW41..U oraz VBF21.., stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Zastosowanie na zewnątrz budynków jest dopuszczalne wyłącznie z osłoną pogodową ASK39.1.

Funkcje i sygnały

Sterowanie ciągłe (Y)

• 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• 4…20 mA DC: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 Ω
• Praca równoległa: do 10 siłowników (zależnie od wyjścia regulatora)

Sygnał zwrotny położenia (U)

• Wyjście: 0…10 V DC
• Impedancja obciążenia: > 10 kΩ (rezystancyjne)
• Obciążenie: maks. 1 mA

Sterowanie wymuszone (Z)

• Wejście: R = 0…1000 Ω, zaciski G, G0
• Działanie: skok/obrót proporcjonalny do R
• Stany wymuszone: Z podłączone do G → 90°, Z podłączone do G0 → 0°
• Napięcie maks.: 24 V AC ±20% / 24 V DC +20% / -15%
• Pobór prądu: ≤ 0,1 mA

Podłączenie elektryczne

• Zasilanie 24 V AC/DC: G (potencjał systemowy SP), G0 (neutralny systemowy SN)
• Sterowanie: Y (0…10 V / 4…20 mA)
• Neutralny pomiarowy: M
• Sygnał zwrotny: U (0…10 V DC; potencjałem odniesienia jest M)
• Sterowanie wymuszone: Z
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)

Dane techniczne

• Model: SAL61.00T40
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Kąt obrotu: 90°
• Czas przebiegu: 120 s
• Moment obrotowy: 40 Nm w ruchu / min. 14 Nm trzymanie
• Pobór mocy przy 50 Hz (w ruchu): 3,9 W / 9,2 VA
• Pobór mocy przy 50 Hz (trzymanie): 4,8 W / 4,8 VA
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120 °C
• Warunki pracy: -15…55 °C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C, < 95% r.h.
• Składowanie: -15…55 °C, 5…95% r.h.
• Stopień ochrony: IP54 (od pionowego do poziomego)
• Klasa izolacji (EN 60730): III
• Zgodność: CE, UL (UL 873)
• Masa (bez opakowania): 1,625 kg

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (S55845-Z103) – maks. 2 szt.
• Potencjometr: ASZ7.5/1000 (S55845-Z106) – maks. 1 szt.
• Moduł funkcyjny: AZX61.1 (S55845-Z107) – maks. 1 szt.
• Osłona pogodowa: ASK39.1 (S55845-Z109)
• Zestawy montażowe (zależnie od armatury): ASK31N, ASK33N, ASK35N

Montaż i eksploatacja

• Montaż: do bezpośredniego montażu na klapach lub zaworach obrotowych (bez dodatkowych czynności)
• Wskaźniki: wskaźnik położenia oraz wskaźnik stanu (LED)
• Konserwacja: siłowniki obrotowe nie wymagają obsługi

Podsumowanie

Siemens SAL61.00T40 to mocny siłownik obrotowy 40 Nm do zastosowań HVAC, zasilany 24 V AC/DC i sterowany sygnałem ciągłym (0…10 V, 4…20 mA lub 0…1000 Ω). Oferuje sygnał zwrotny 0…10 V, możliwość sterowania wymuszonego oraz solidną ochronę IP54, co czyni go praktycznym wyborem do sterowania klapami i zaworami obrotowymi Siemens w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Pliki do pobrania:
SAL61.00T40 Karta katalogowa
SAL61.00T40 Instrukcja montażu
