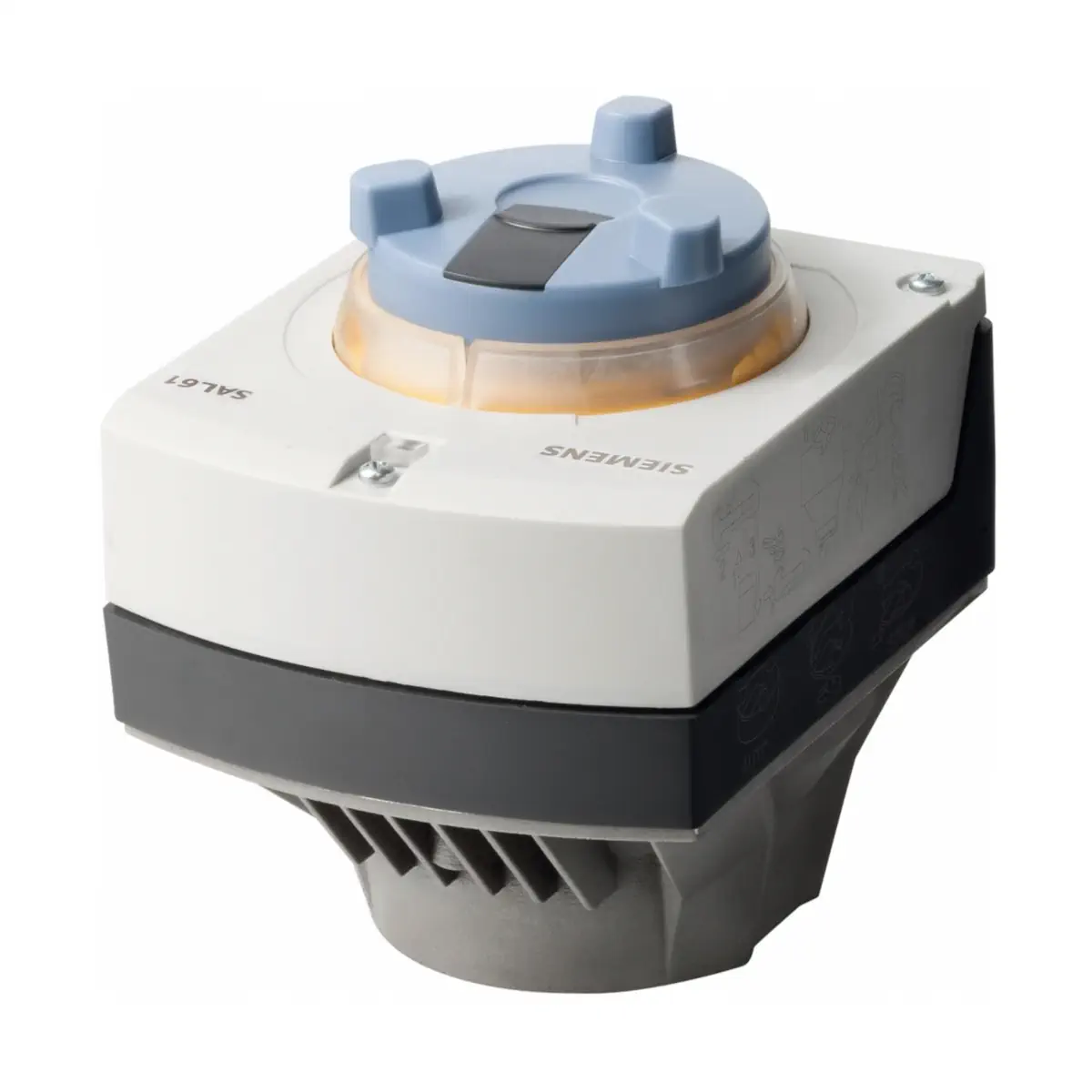

SAL61.00T20 Siłownik elektryczny 20 Nm, 0..10 V, 24 V AC/DC, 120 s

SAL61.00T20 to elektromechaniczny siłownik obrotowy Siemens ACVATIX™ o kącie obrotu 90° i momencie 20 Nm, przeznaczony do bezpośredniego montażu na klapach oraz zaworach obrotowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Zasilany jest napięciem 24 V AC/DC (SELV) i sterowany sygnałem ciągłym (0…10 V lub 4…20 mA), a dodatkowo oferuje sygnał zwrotny położenia 0…10 V oraz wejście sterowania wymuszonego. Wyposażony jest w pokrętło sterowania ręcznego, wskaźnik położenia oraz wskaźnik stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAL61.00T20
• Nr magazynowy: S55162-A102
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 20 Nm (w ruchu) / min. 14 Nm (trzymanie)
• Czas przebiegu (90°): 120 s
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV), 45…65 Hz
• Sygnał sterujący: 0…10 V DC lub 4…20 mA DC
• Sygnał zwrotny położenia: 0…10 V DC
• Sterowanie wymuszone: wejście Z (0…1000 Ω) oraz wymuszenie położeń krańcowych
• Sygnalizacja: dioda LED
• Sterowanie ręczne: „Naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Stopień ochrony: IP54 (przy montażu obudowy od pionu do poziomu)

Zastosowanie

SAL61.00T20 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens typu VKF41.., VKF46.., VFW41.., VFL41.., VFW41..U i VBF21.., stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC.

Do zastosowań na zewnątrz budynków wymagane jest zastosowanie osłony pogodowej ASK39.1.

Funkcje i działanie

Sterowanie ciągłe (modulacyjne)

• Wejście Y: 0…10 V DC (pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ) lub 4…20 mA DC (±1%, impedancja wejściowa ≤ 500 Ω).
• Praca równoległa: do 10 siłowników (zależnie od wyjścia regulatora).

Sterowanie wymuszone

• Wejście Z: R = 0…1000 Ω (skok/obrót proporcjonalny do R), z zaciskami G i G0.
• Wymuszenie położenia: Z podłączone do G → 90°, Z podłączone do G0 → 0° (uwzględnić kierunek działania ustawiany przełącznikiem DIL).
• Napięcie sygnału Z: maks. 24 V AC ±20% / maks. 24 V DC +20% / -15%, pobór prądu ≤ 0,1 mA.

Sygnał zwrotny położenia

• Wyjście U: 0…10 V DC.
• Obciążenie: > 10 kΩ (rezystancyjne), maks. 1 mA.

Podłączenie elektryczne i okablowanie

• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25).
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): w ruchu 3,1 W / 7,6 VA; trzymanie 2,0 W / 5,1 VA
• Kąt obrotu: 90°
• Czas przebiegu (90°): 120 s
• Moment obrotowy: 20 Nm (w ruchu) / min. 14 Nm (trzymanie)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C (maks. 120°C)
• Stopień ochrony: IP54 (od pionu do poziomu)
• Klasa izolacji (EN 60730): III
• Wymiary (A × B × C): 160 × 124 × 150 mm
• Masa (bez opakowania): 1,600 kg

Warunki środowiskowe

• Praca: -15…55°C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C, <95% r.h.
• Składowanie: -15…55°C, 5…95% r.h.

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (S55845-Z103), maks. 2 szt.
• Potencjometr: ASZ7.5/1000 (S55845-Z106), maks. 1 szt.
• Moduł funkcyjny: AZX61.1 (S55845-Z107), maks. 1 szt.

Podsumowanie

Siemens SAL61.00T20 to solidny siłownik obrotowy 24 V AC/DC z modulacyjnym sterowaniem (0…10 V / 4…20 mA), momentem 20 Nm i kątem obrotu 90°. Dzięki sygnałowi zwrotnemu 0…10 V, sterowaniu wymuszonemu, LED oraz sterowaniu ręcznemu sprawdza się w precyzyjnym sterowaniu klapami i zaworami obrotowymi w systemach HVAC.
