SAL61.03T10/F05 Siłownik elektromechaniczny, 10Nm, 0..10V DC / 4..20mA / 0..1000Ω , 24V AC/DC, 30s

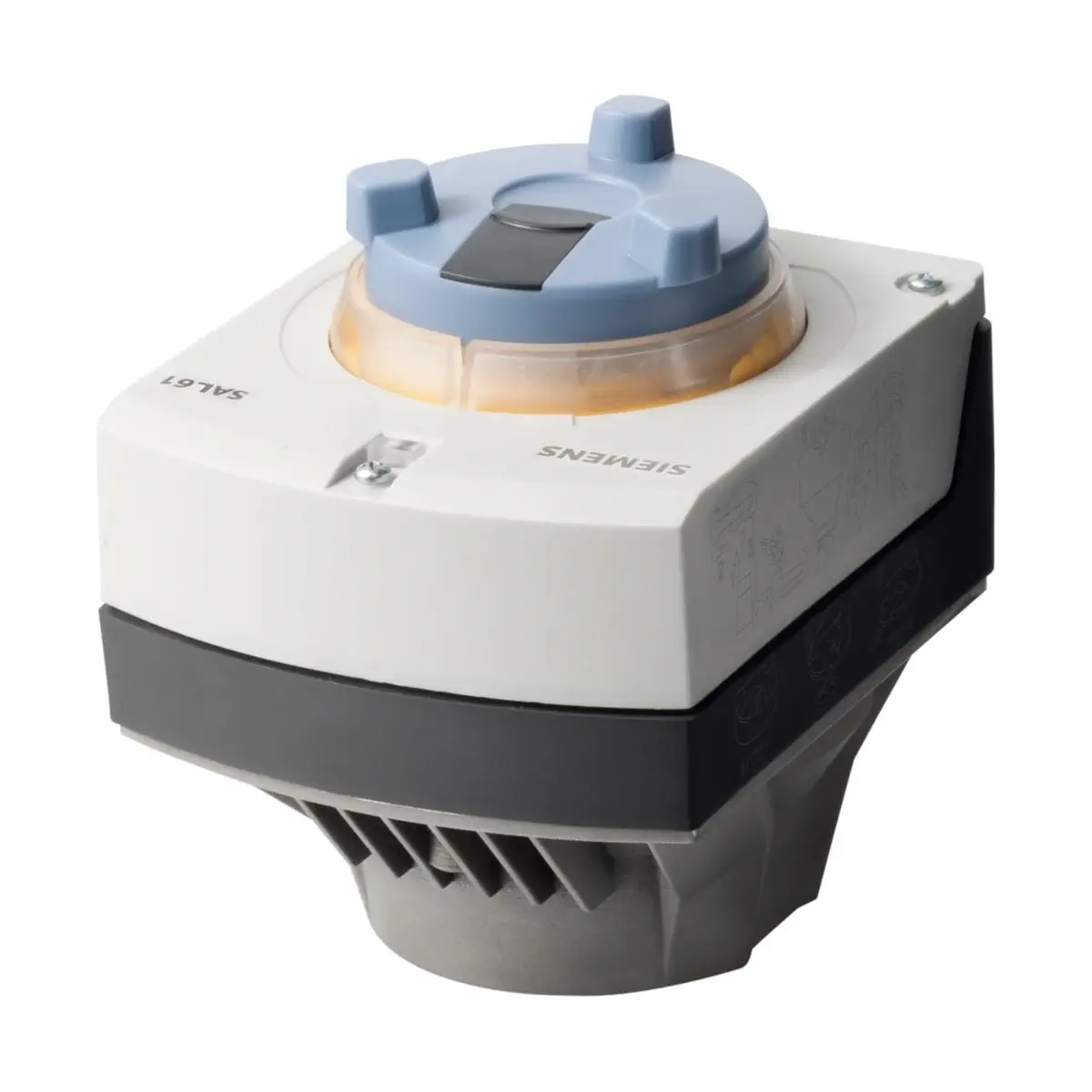

SAL61.03T10/F05 to elektromechaniczny siłownik obrotowy Siemens (ACVATIX™) o kącie obrotu 90° i momencie 10 Nm, przeznaczony do bezpośredniego montażu na klapach oraz zaworach obrotowych w instalacjach HVAC. Wersja SAL61.. jest zasilana 24 V AC/DC (SELV) i sterowana sygnałem ciągłym 0…10 V DC lub 4…20 mA DC, a dodatkowo obsługuje wejście 0…1000 Ω dla sterowania wymuszonego. Model .03 realizuje pełny obrót nominalny w czasie 30 s oraz posiada sygnał zwrotny położenia 0…10 V DC.

Najważniejsze cechy

• Producent: Siemens
• Model: SAL61.03T10/F05
• Nr magazynowy: S55162-A123
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Czas przebiegu (90°): 30 s
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Sygnał sterujący: 0…10 V DC lub 4…20 mA DC
• Sterowanie wymuszone: 0…1000 Ω (wejście Z, G, G0)
• Sygnał zwrotny położenia: 0…10 V DC (wyjście U)
• Obsługa ręczna: pokrętło „naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Sygnalizacja: wskaźnik położenia oraz wskaźnik stanu (dioda LED)
• Montaż: bezpośrednio na klapach lub zaworach obrotowych, bez dodatkowych czynności
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)

Zastosowanie

Siłownik SAL61.03T10/F05 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), w tym z typoszeregu: VKF41.., VKF46.., VFW41.., VFL41.., VFW41..U oraz VBF21...

Zastosowanie na zewnątrz budynków jest dopuszczalne wyłącznie z osłoną pogodową ASK39.1.

Funkcje i działanie

Sterowanie ciągłe (0…10 V / 4…20 mA)

• Wejście Y (0…10 V DC): pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ.
• Wejście Y (4…20 mA DC): prąd 4…20 mA ±1%, impedancja wejściowa ≤ 500 Ω.
• Praca równoległa: do 10 siłowników (zależnie od wyjścia regulatora).

Sterowanie wymuszone (0…1000 Ω)

• Wejście Z: R = 0…1000 Ω (Z, G, G0); obrót proporcjonalny do wartości R.
• Położenia wymuszone: Z podłączone do G → 90°, Z podłączone do G0 → 0°.
• Uwaga: należy uwzględnić kierunek działania ustawiany przełącznikiem DIL.

Sygnał zwrotny położenia

• Wyjście U: 0…10 V DC.
• Obciążenie: > 10 kΩ (rezystancyjne), obciążenie maks. 1 mA.

Podłączenie elektryczne i okablowanie

• Zaciski (SAL61..): G0 (neutralny systemowy), G (potencjał systemowy), Y (sygnał sterujący), M (neutralny pomiarowy), U (sygnał zwrotny), Z (sterowanie wymuszone).
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25).
• Częstotliwość: 45…65 Hz.

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Pobór mocy przy 50 Hz (w ruchu): 4 W / 9,5 VA
• Pobór mocy przy 50 Hz (trzymanie): 1,8 W / 4,6 VA
• Kąt obrotu: 90°
• Czas przebiegu (90°): 30 s
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Temperatura otoczenia (praca): -15…55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54 (od pionowego do poziomego położenia obudowy)
• Klasa izolacji (EN 60730): III
• Masa (bez opakowania, wykonanie T10): 1,475 kg

Montaż i eksploatacja

• Montaż bezpośredni: na klapach lub zaworach obrotowych, bez dodatkowych czynności montażowych.
• Zastosowanie na zewnątrz: wyłącznie z osłoną pogodową ASK39.1.
• Konserwacja: siłowniki obrotowe nie wymagają obsługi.

Podsumowanie

Siemens SAL61.03T10/F05 to szybki siłownik obrotowy 24 V AC/DC o momencie 10 Nm i czasie przebiegu 30 s, przeznaczony do precyzyjnego sterowania klapami i zaworami obrotowymi w HVAC. Obsługa sygnałów 0…10 V i 4…20 mA, wejście 0…1000 Ω dla sterowania wymuszonego oraz sygnał zwrotny położenia 0…10 V ułatwiają integrację z automatyką budynkową, a IP54, wskaźnik położenia, dioda LED i pokrętło ręczne upraszczają uruchomienie i serwis.

Pliki do pobrania:
SAL61.03T10/F05 Karta katalogowa
