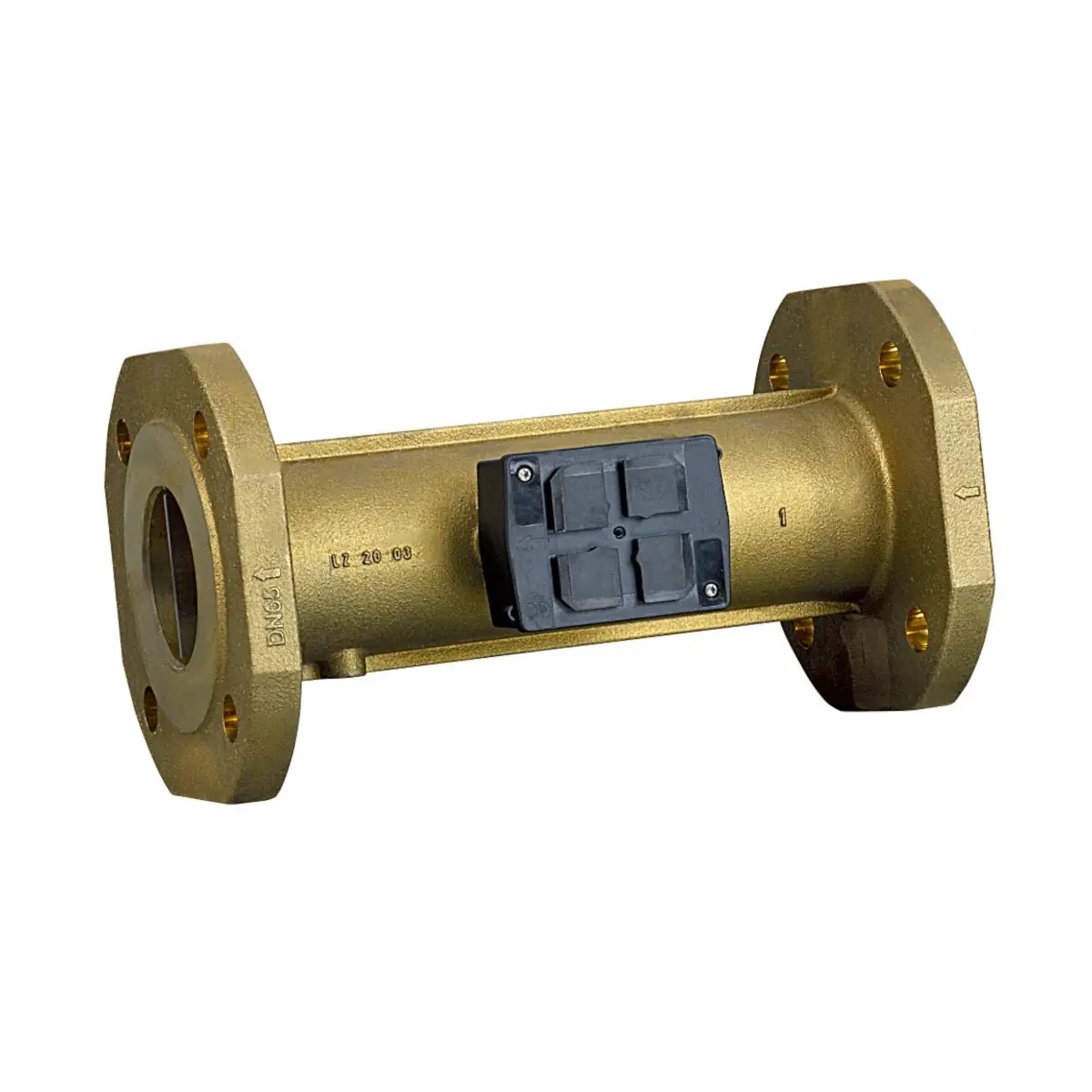

AVF4E125 Przepływomierz ultradźwiękowy do zaworu inteligentnego DN125; długość korpusu 360 [mm], kołnierz DN100, PN16

AVF4E125 (stock number S55845-Z216) to ultradźwiękowy czujnik przepływu w wykonaniu kołnierzowym (flanged), przeznaczony jako część zamienna do rozwiązania Siemens Intelligent Valve dla DN125. Czujnik realizuje ciągły pomiar przepływu objętościowego i przekazuje dane do sterownika Intelligent Valve, umożliwiając jednocześnie kontrolę przepływu oraz akwizycję danych energetycznych w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: AVF4E125
• Stock number: S55845-Z216
• Typ elementu: ultradźwiękowy czujnik przepływu (flow sensor), PN16
• Wykonanie / przyłącze: kołnierzowe (flanged)
• Wielkość nominalna: DN125
• Długość zabudowy: 360 mm
• Dokładność pomiaru przepływu (względem V̇100): woda ±2% oraz mieszaniny woda–glikol etylenowy ±6% (dla 25…100% V̇100)
• Minimalny próg pomiaru: 0,8% V̇100
• Materiał rury pomiarowej (DN100…125): mosiądz
• Długość przewodu: 5 m

Zastosowanie

AVF4E125 służy do pomiaru przepływu objętościowego w układach wody lodowej i grzewczej oraz może być stosowany w aplikacjach z mieszaninami woda–glikol etylenowy (do 50%). Jest elementem systemu Intelligent Valve, w którym pomiar przepływu jest wykorzystywany jako wartość rzeczywista do sterowania i ograniczania przepływu oraz do obliczeń mocy i energii.

Montaż – wymagania i wskazówki

• Aby zachować deklarowaną dokładność pomiaru i regulacji, należy zapewnić prosty odcinek dopływowy przed czujnikiem: L ≥ 5 × DN.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu (zgodnie ze strzałką na korpusie).
• Nie zaleca się montażu w najwyższym punkcie odcinka instalacji (ryzyko gromadzenia pęcherzy powietrza w mierniku).
• W instalacji kompaktowej zalecana zasada: najpierw pomiar, potem regulacja – tj. montaż czujnika przepływu przed zaworem regulacyjnym.

Dane techniczne (wybrane)

• Metoda pomiaru: ultradźwiękowa
• Dokładność pomiaru: woda ±2% (25…100% V̇100); woda–glikol etylenowy ±6% (25…100% V̇100)
• Minimalny pomiar przepływu: 0,8% V̇100
• Wykonanie: czujnik przepływu PN16, flanged
• DN / długość zabudowy: DN125 / 360 mm
• Materiał rury pomiarowej (DN100…125): mosiądz
• Długość przewodu: 5 m

Podsumowanie

Siemens AVF4E125 to kołnierzowy, ultradźwiękowy czujnik przepływu PN16 dla DN125 (długość zabudowy 360 mm), przeznaczony jako część zamienna do systemu Intelligent Valve. Zapewnia ciągły pomiar przepływu z wysoką dokładnością oraz stanowi podstawę do stabilnej regulacji przepływu i akwizycji danych energetycznych w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do grupy AVF4E.., dla której producent udostępnia dokumentację zgodności UE (CE).
• Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego. Nie wyrzucać z odpadami komunalnymi.
• Montaż, uruchomienie, demontaż i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać wyłącznie przy odłączonym zasilaniu / bez przyłożonego napięcia.
• Nie używać czujnika przepływu jako punktu podparcia, mocowania ani przenoszenia. Nieprawidłowe obchodzenie się z produktem może spowodować jego uszkodzenie.
• Przed montażem usunąć z czujnika i rurociągów zanieczyszczenia, opiłki, pozostałości po spawaniu i inne ciała obce. Zaleca się zastosowanie filtra / odmulacza w instalacji.
• Należy zapewnić swobodną cyrkulację powietrza wokół elektroniki czujnika. Nie izolować termicznie części elektronicznej czujnika.
• Podczas montażu należy bezwzględnie zachować właściwy kierunek przepływu zgodny z oznaczeniem na produkcie. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Wymagany jest prosty odcinek rurociągu przed czujnikiem przepływu o długości co najmniej 5 x DN, aby zachować deklarowaną dokładność pomiaru i regulacji.
• Produkt montować wyłącznie w dopuszczalnej pozycji montażowej, zgodnie z instrukcją producenta.
• Napełnianie instalacji wykonywać wyłącznie przy całkowicie otwartych zaworach.
• Przed demontażem zamknąć zawory odcinające.
• Podczas pracy elementy instalacji mogą być gorące. Dotknięcie nagrzanych części bez odpowiednich środków ochrony może spowodować oparzenia.
• Dla połączenia kołnierzowego DN 125, PN 16 należy przestrzegać maksymalnego momentu dokręcania 120 Nm.
• Śruby połączenia kołnierzowego należy dokręcać krzyżowo w trzech etapach: 25% momentu, 50% momentu i 100% momentu maksymalnego, a po osiągnięciu temperatury roboczej ponownie dokręcić momentem znamionowym.
