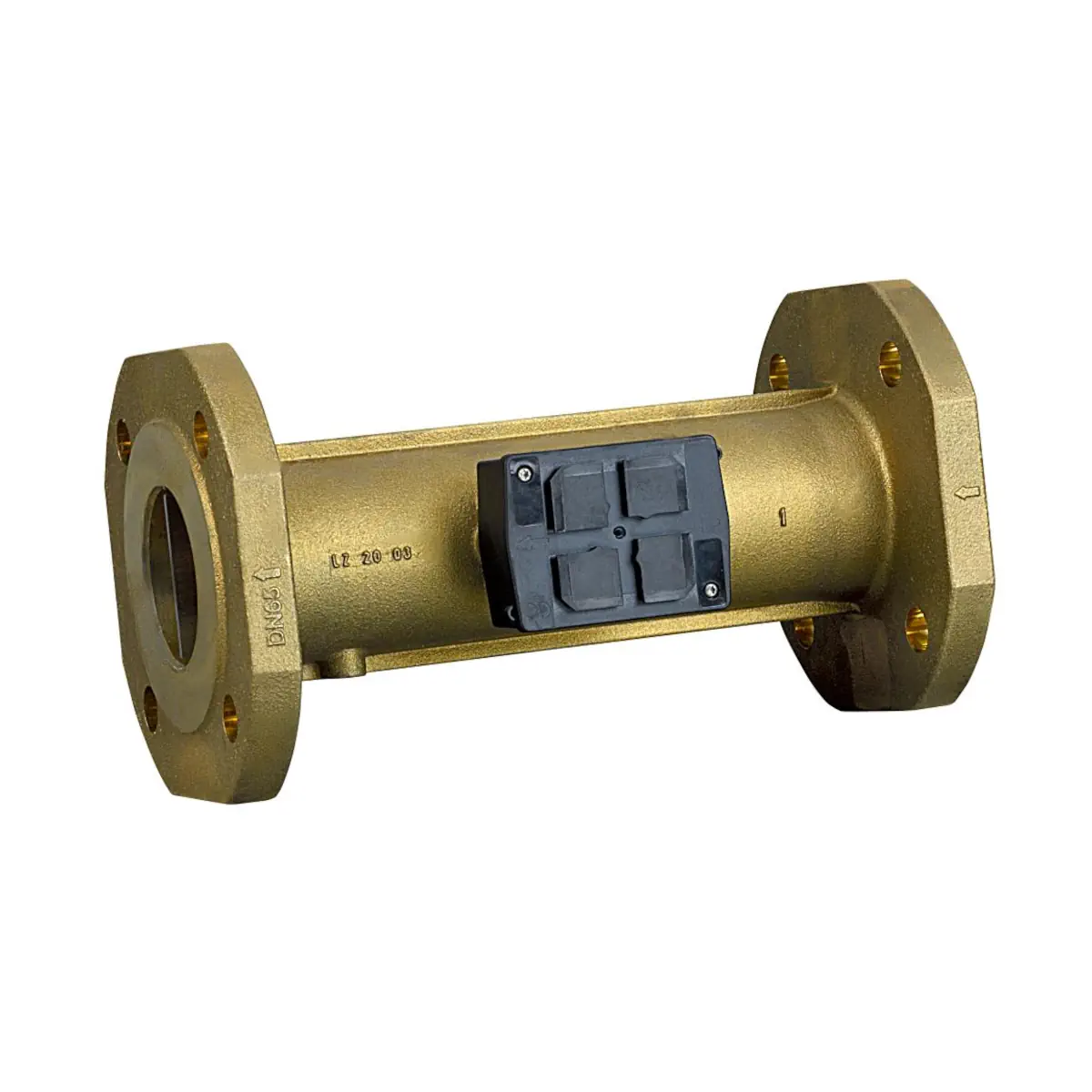

AVF4E100 Przepływomierz ultradźwiękowy do zaworu inteligentnego DN100; długość korpusu 360 [mm], kołnierz DN100, PN16

AVF4E100 to ultradźwiękowy czujnik przepływu (spare part) do systemu Siemens Intelligent Valve (seria EVF4U20E..), przeznaczony do ciągłego pomiaru przepływu objętościowego w instalacjach HVAC z wodą lodową/gorącą oraz mieszaninami woda–glikol etylenowy (20…50%). Wykonanie kołnierzowe dla DN100 z długością zabudowy 360 mm i przewodem 5 m pozwala na szybkie przywrócenie pełnej funkcjonalności pomiaru i regulacji w zaworach Intelligent Valve.

Najważniejsze cechy

• Producent: Siemens
• Model: AVF4E100
• Numer katalogowy (stock number): S55845-Z215
• Typ: ultradźwiękowy czujnik przepływu (część zamienna)
• Zastosowanie: pomiar przepływu dla Intelligent Valve serii EVF4U20E.. (DN100)
• Wielkość nominalna: DN100
• Przyłącze: kołnierzowe
• Długość zabudowy: 360 mm
• Metoda pomiaru: ultradźwiękowa
• Dokładność pomiaru przepływu (25…100% V̇100): ±2% (woda), ±6% (mieszaniny woda–glikol etylenowy)
• Minimalny pomiar przepływu: 0,8% V̇100
• Długość przewodu: 5 m
• Materiał rury pomiarowej (DN100…125): mosiądz

Zastosowanie

Czujnik AVF4E100 jest przeznaczony do współpracy z rozwiązaniem Intelligent Valve jako element odpowiedzialny za ciągły pomiar przepływu objętościowego, który jest wykorzystywany przez sterownik Intelligent Valve do realizacji funkcji regulacyjnych oraz akwizycji danych energetycznych (m.in. przepływ, moc, energia).

Dane pomiarowe i media

• Medium: woda lodowa / gorąca; mieszaniny woda–glikol etylenowy (20…50%)
• Dokładność pomiaru przepływu (25…100% V̇100): ±2% (woda), ±6% (woda–glikol etylenowy)
• Minimalny pomiar przepływu: 0,8% V̇100

Montaż – ważne wskazówki

• Kierunek przepływu: należy bezwzględnie zachować kierunek wskazany strzałką na korpusie; w przeciwnym razie Intelligent Valve nie może pracować.
• Odcinek prosty przed czujnikiem: aby zachować deklarowaną dokładność pomiaru i regulacji, przed czujnikiem należy zapewnić L ≥ 5 × DN.
• Lokalizacja w instalacji: nie montować w najwyższym punkcie obiegu (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).

Podsumowanie

Siemens AVF4E100 (S55845-Z215) to kołnierzowy, ultradźwiękowy czujnik przepływu dla Intelligent Valve EVF4U20E.. DN100 – z długością zabudowy 360 mm, przewodem 5 m oraz pomiarem o dokładności ±2% dla wody i ±6% dla mieszanin woda–glikol (w zakresie 25…100% V̇100). Jest to właściwy wybór, gdy potrzebujesz oryginalnej części zamiennej do przywrócenia pomiaru i stabilnej regulacji w systemie Intelligent Valve.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, demontaż i serwis wyłącznie przez wykwalifikowany personel.
• Przed montażem i demontażem odłączyć zasilanie. Produkt montować wyłącznie w stanie beznapięciowym.
• Produkt przeznaczony do stosowania jako czujnik przepływu AVF4E100 do Intelligent Valve DN 100, PN 16. Stosować wyłącznie zgodnie z dokumentacją producenta i przewidzianym zastosowaniem.
• Nie używać czujnika jako punktu podparcia, mocowania ani do przenoszenia obciążeń montażowych.
• Przed montażem usunąć z czujnika i rurociągu zanieczyszczenia, opiłki, pozostałości spawalnicze i inne ciała obce. Zaleca się zastosowanie filtra lub odmulacza w instalacji.
• Podczas montażu bezwzględnie przestrzegać kierunku przepływu oznaczonego na produkcie. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie montować czujnika w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza.
• Aby zapewnić deklarowaną dokładność pomiaru i regulacji, przed czujnikiem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN.
• Elektroniki czujnika nie wolno izolować termicznie. Należy zapewnić swobodną cyrkulację powietrza wokół części elektronicznej.
• Napełnianie instalacji wykonywać wyłącznie przy całkowicie otwartych zaworach. Przed demontażem zamknąć zawory odcinające.
• Podczas pracy elementy mogą osiągać wysoką temperaturę. Nie dotykać nagrzanych części bez odpowiednich środków ochrony, ponieważ grozi to poparzeniem.
• Dopuszczalna temperatura medium: 1…120 °C. Maksymalna temperatura medium przy montażu na zaworze: 120 °C.
• Dopuszczalny montaż w pozycji od pionowej do poziomej, zgodnie z dokumentacją producenta. Niedozwolony jest montaż w położeniu niewskazanym w instrukcji.
• Połączenia kołnierzowe należy montować z użyciem odpowiedniej uszczelki oraz dokręcać śruby krzyżowo, etapami, zgodnie z instrukcją producenta. Dla DN 100, PN 16 maksymalny moment dokręcania wynosi 120 Nm.
• Po osiągnięciu temperatury roboczej połączenie kołnierzowe należy ponownie dokręcić momentem zgodnym z dokumentacją.
