AVG4E015 Przepływomierz ultradźwiękowy PN16 do zaworu inteligentnego DN15, przyłącza gwintowane G 1

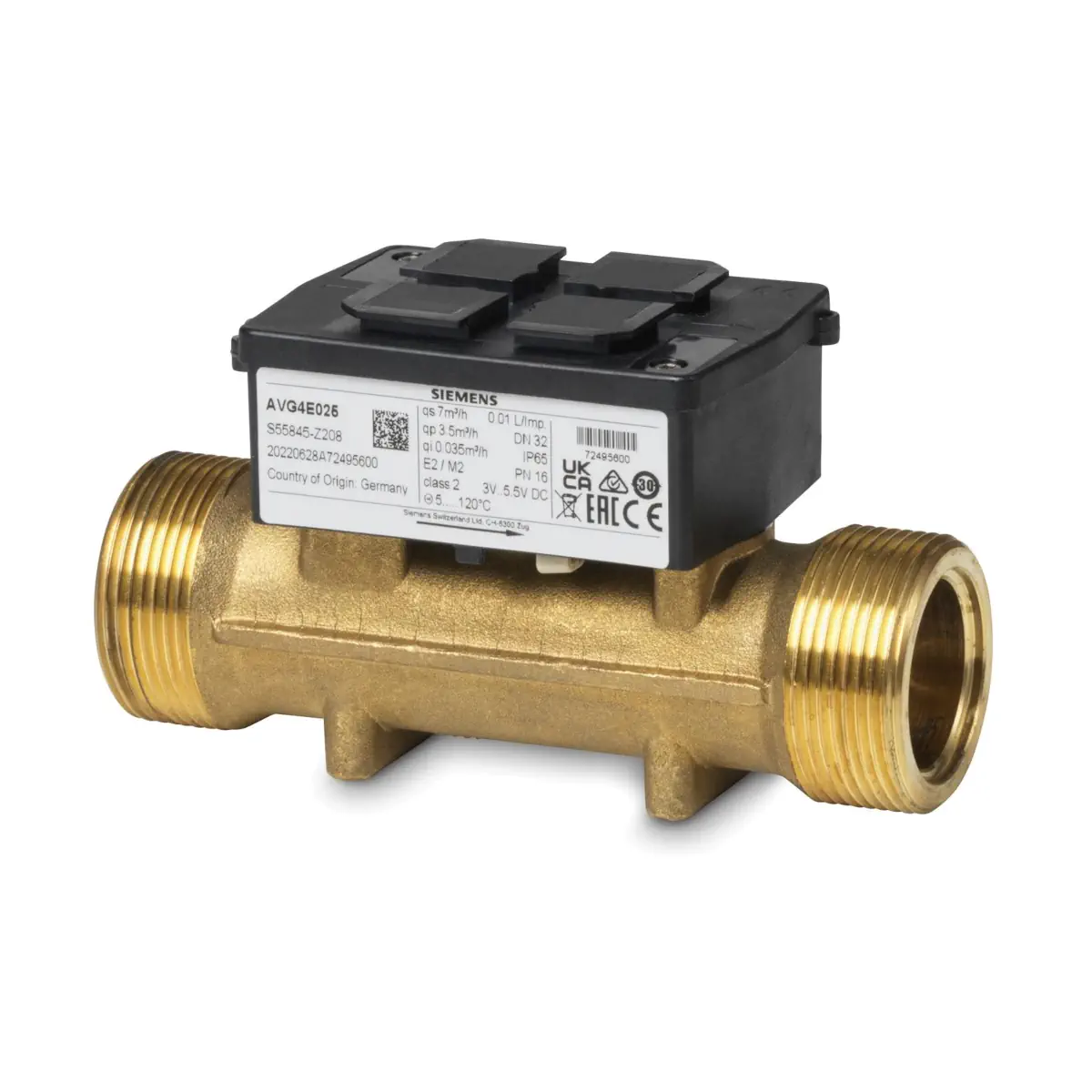

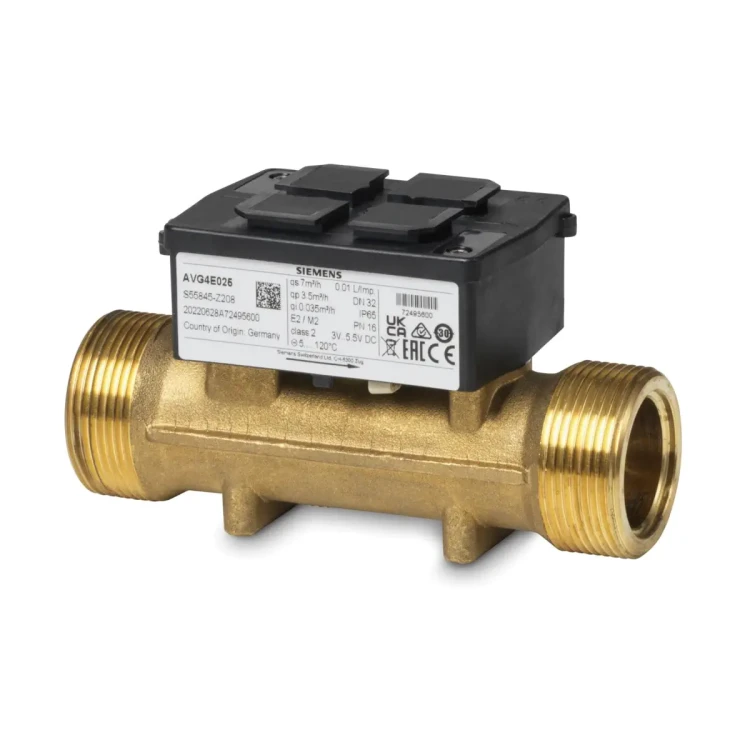

AVG4E015 to ultradźwiękowy czujnik przepływu (przepływomierz objętościowy) przeznaczony do współpracy z rozwiązaniem Siemens ACVATIX™ Intelligent Valve jako element pomiaru przepływu dla wielkości DN 15. Czujnik realizuje ciągły pomiar przepływu objętościowego i przekazuje wartość do jednostki sterującej Intelligent Valve, umożliwiając m.in. dynamiczną regulację przepływu oraz akwizycję danych energetycznych w instalacjach wentylacji i klimatyzacji oraz w obiegach wstępnych.

Najważniejsze cechy

• Producent: Siemens
• Model: AVG4E015
• Nr katalogowy (Stock number): S55845-Z206
• Typ: ultradźwiękowy czujnik przepływu do Intelligent Valve
• Wielkość nominalna: DN 15
• Długość montażowa: 110 mm
• Przyłącze: gwintowane G 3/4 B
• Ciśnienie nominalne: PN 16
• Metoda pomiaru: ultradźwiękowy pomiar przepływu objętościowego
• Dokładność pomiaru (woda): ±2% (w zakresie 25…100% V̇100)
• Dokładność pomiaru (woda + glikol etylenowy): ±6% (w zakresie 25…100% V̇100)
• Minimalny rejestrowany przepływ: 1% V̇100
• Dopuszczalne media: woda lodowa i gorąca, woda z glikolem etylenowym ≤ 35%
• Zakres temperatury medium: 1…120°C
• Materiał rury pomiarowej (DN 15…50): mosiądz

Zastosowanie

Czujnik AVG4E015 stosuje się w obiegach hydraulicznych HVAC (woda lodowa / gorąca), jako element pomiaru przepływu dla Intelligent Valve. Zapewnia doprowadzenie wiarygodnej wartości przepływu do sterownika, co jest podstawą sterowania i ograniczania przepływu oraz obliczeń mocy i energii.

Montaż i wytyczne instalacyjne

• Przed czujnikiem należy zachować prostą sekcję dopływową L ≥ 5 × DN, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Kierunek przepływu (zgodny ze strzałką na czujniku) musi być zachowany – w przeciwnym razie urządzenie nie może być prawidłowo eksploatowane.
• Nie instalować w najwyższym punkcie części instalacji, aby uniknąć gromadzenia się pęcherzyków powietrza w przepływomierzu.
• W instalacjach, gdzie temperatura medium przekracza > 90°C, zaleca się montaż czujnika w powrocie.
• Zasada montażu w układzie kompaktowym: najpierw pomiar, potem regulacja – czujnik przepływu powinien być zamontowany przed zaworem regulacyjnym.

Dane techniczne

• Wielkość nominalna: DN 15
• Długość montażowa: 110 mm
• Przyłącze: G 3/4 B (gwint)
• Ciśnienie nominalne: PN 16
• Pomiar przepływu: ultradźwiękowy
• Dokładność pomiaru: woda ±2% (25…100% V̇100); woda z glikolem etylenowym ±6% (25…100% V̇100)
• Minimalny rejestrowany przepływ: 1% V̇100
• Dopuszczalne media: woda lodowa i gorąca; woda z glikolem etylenowym ≤ 35%
• Temperatura medium: 1…120°C
• Materiał rury pomiarowej (DN 15…50): mosiądz

Podsumowanie

Siemens AVG4E015 to ultradźwiękowy czujnik przepływu DN 15 z przyłączem G 3/4 B i długością montażową 110 mm, przeznaczony do zastosowań z ACVATIX™ Intelligent Valve. Umożliwia precyzyjny, ciągły pomiar przepływu (woda oraz mieszaniny wody z glikolem etylenowym) i stanowi kluczowy element realizacji dynamicznej regulacji oraz akwizycji danych energetycznych w instalacjach HVAC.
