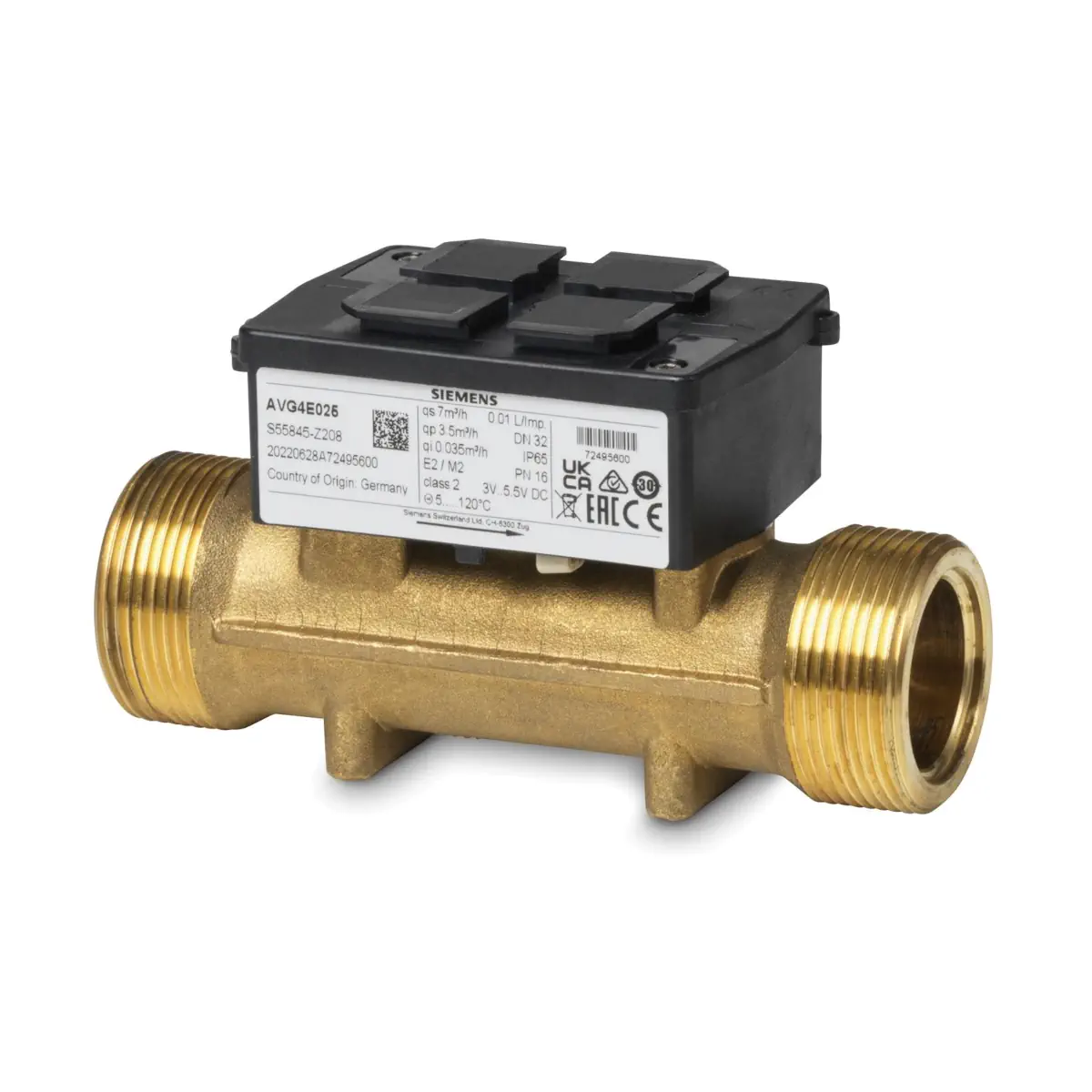

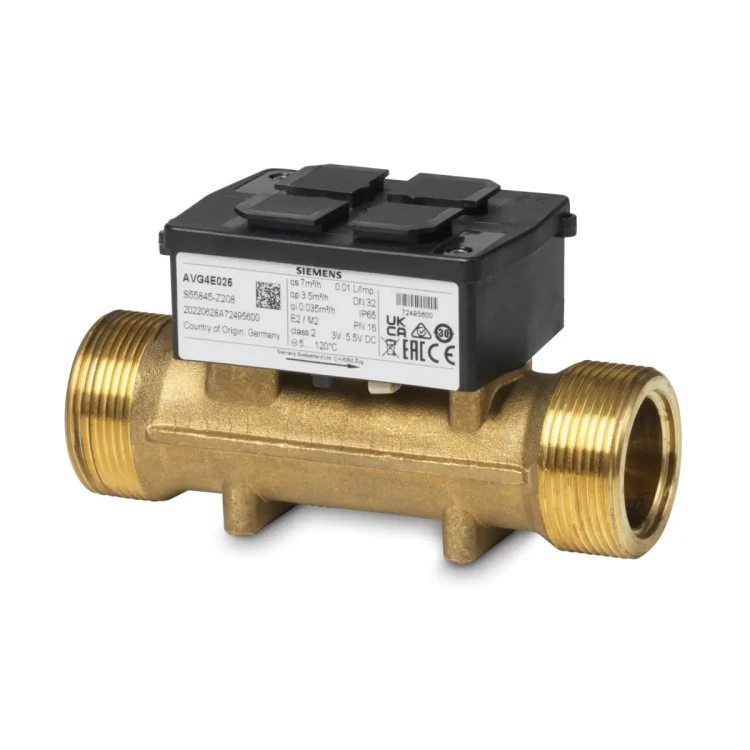

AVG4E040 Przepływomierz ultradźwiękowy PN16 do zaworu inteligentnego DN40, przyłącza gwintowane G 2¼

AVG4E040 to ultradźwiękowy czujnik przepływu (volume flow sensor) firmy Siemens, przeznaczony jako element systemu ACVATIX™ Intelligent Valve oraz jako część zamienna. Wersja DN 40 posiada przyłącze gwintowane G 2 B, PN 16 oraz długość montażową 200 mm i służy do ciągłego pomiaru przepływu objętościowego w instalacjach HVAC (woda lodowa / woda grzewcza, także mieszaniny wody z glikolem etylenowym).

Najważniejsze cechy

• Producent: Siemens
• Model: AVG4E040
• Typ: ultradźwiękowy czujnik przepływu do Intelligent Valve (3-port)
• Wielkość nominalna: DN 40
• Przyłącze: gwintowane, G 2 B
• PN: 16
• Długość montażowa: 200 mm
• Materiał rury pomiarowej (DN 15…50): mosiądz
• Zasada pomiaru: ultradźwiękowy pomiar przepływu objętościowego
• Dokładność pomiaru (woda): ±2% (w zakresie 25…100% V̇100)
• Dokładność pomiaru (woda + glikol etylenowy): ±6% (w zakresie 25…100% V̇100)
• Minimalny mierzony przepływ: 1% V̇100

Zastosowanie

AVG4E040 jest przeznaczony do zastosowań w instalacjach hydronicznych wentylacji i klimatyzacji oraz w obiegach wstępnych (precontrol circuits) jako czujnik przepływu dla rozwiązań Intelligent Valve. Może pracować z mediami:

• woda lodowa i woda grzewcza,
• woda z glikolem etylenowym (stężenie do 35%).

Pomiar i współpraca z automatyką

Czujnik AVG4E040 przekazuje wartość przepływu do sterownika Intelligent Valve, który wykorzystuje ją jako wartość rzeczywistą do funkcji pomiarowych oraz regulacyjnych (w ramach systemu Intelligent Valve).

• Podłączenie do sterownika: przez interfejs czujnika przepływu (L-bus) – zaciski C+, C- oraz wejście impulsowe DU.

Wskazówki montażowe (kluczowe dla poprawnego pomiaru)

• Kierunek przepływu: musi być zgodny ze strzałką na korpusie czujnika (błędny kierunek uniemożliwia poprawną pracę systemu).
• Odcinek prosty przed czujnikiem: należy zapewnić niezakłócony odcinek wlotowy L ≥ 5 × DN przed czujnikiem.
• Unikać najwyższego punktu instalacji: nie montować w miejscu, gdzie mogą gromadzić się pęcherzyki powietrza.
• Zasada montażu w układzie: „najpierw pomiar, potem regulacja” – czujnik przepływu powinien być montowany przed zaworem regulacyjnym w kompaktowej instalacji.
• Wysoka temperatura medium: przy temperaturach medium > 90°C zalecany jest montaż czujnika przepływu na powrocie.

Dane techniczne

• Model: AVG4E040
• DN: 40
• Przyłącze: G 2 B (gwintowane)
• Ciśnienie nominalne: PN 16
• Długość montażowa: 200 mm
• Pomiar: ultradźwiękowy przepływ objętościowy
• Dokładność (woda): ±2% (25…100% V̇100)
• Dokładność (woda + glikol etylenowy): ±6% (25…100% V̇100)
• Minimalny przepływ pomiarowy: 1% V̇100
• Materiał rury pomiarowej (DN 15…50): mosiądz

Podsumowanie

Siemens AVG4E040 to ultradźwiękowy czujnik przepływu DN 40 z przyłączem G 2 B i długością montażową 200 mm, przeznaczony do pracy w systemie ACVATIX Intelligent Valve. Zapewnia ciągły pomiar przepływu z dokładnością ±2% dla wody (w zakresie 25…100% V̇100) oraz obsługuje mieszaniny wody z glikolem etylenowym, wspierając precyzyjne monitorowanie i sterowanie w instalacjach HVAC.
