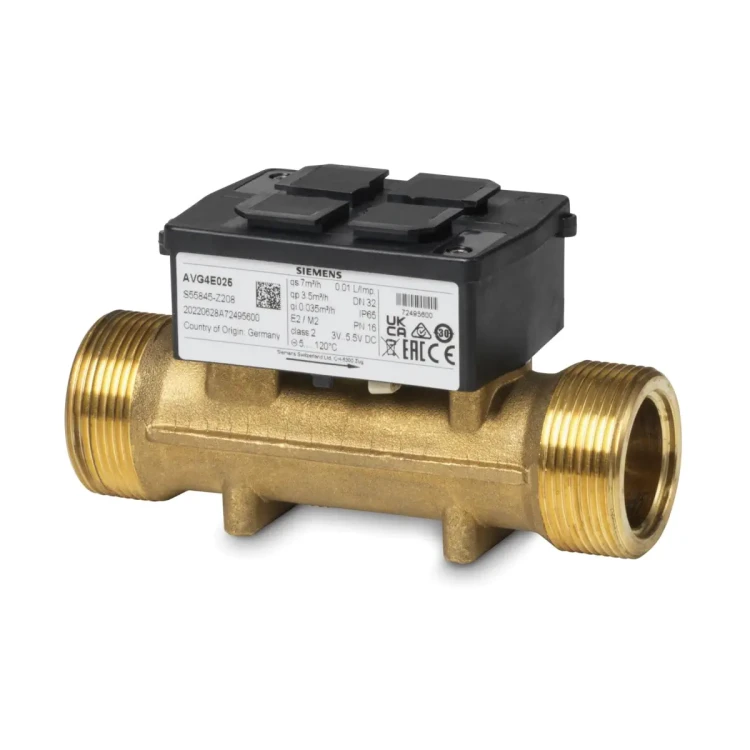

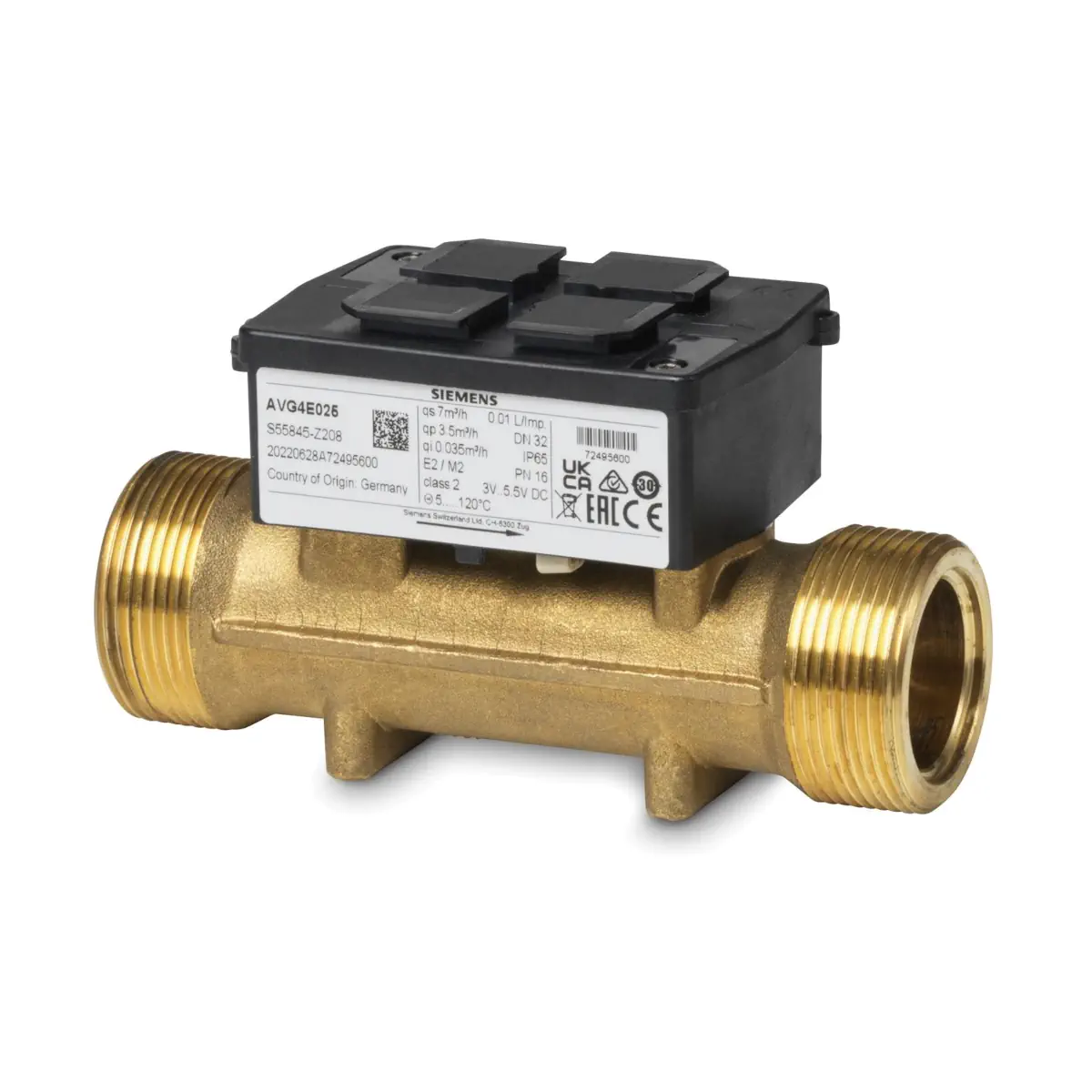

AVG4E025 Przepływomierz ultradźwiękowy PN16 do zaworu inteligentnego DN25, przyłącza gwintowane G 1½

AVG4E025 to ultradźwiękowy czujnik przepływu (flow sensor) przeznaczony jako część zamienna do układów Siemens ACVATIX™ Intelligent Valve. Wersja DN 25 posiada przyłącze gwintowane G 1½ B, długość montażową 150 mm oraz wykonanie na PN 16. Czujnik realizuje ciągły pomiar objętościowego przepływu, stanowiąc wartość rzeczywistą dla funkcji regulacji/limitacji przepływu i akwizycji danych energetycznych w systemie Intelligent Valve.

Najważniejsze cechy

• Producent: Siemens
• Model: AVG4E025
• Nr katalogowy (stock number): S55845-Z208
• Typ: ultradźwiękowy czujnik przepływu (część zamienna do Intelligent Valve)
• Wielkość nominalna: DN 25
• Długość montażowa: 150 mm
• Przyłącze: gwintowane, G 1½ B
• Ciśnienie nominalne: PN 16
• Materiał rury pomiarowej (DN 15…50): mosiądz
• Pomiar przepływu: ultradźwiękowy
• Dokładność pomiaru (woda): ±2% (25…100% V̇100)
• Dokładność pomiaru (woda + glikol etylenowy): ±6% (25…100% V̇100)
• Minimalny mierzony przepływ: 1% V̇100

Zastosowanie

Czujnik AVG4E025 jest przeznaczony do pracy jako element systemu Intelligent Valve w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja), gdzie wymagany jest ciągły pomiar przepływu na potrzeby sterowania i bilansowania hydraulicznego oraz akwizycji danych energetycznych.

Medium

• Dopuszczalne media: woda lodowa i gorąca oraz woda z glikolem etylenowym ≤ 35%
• Temperatura medium (w układzie Intelligent Valve): 1…120°C

Wskazówki montażowe (istotne dla poprawnego pomiaru)

• Należy zachować niezakłócony odcinek dopływowy L ≥ 5 × DN przed czujnikiem przepływu, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Nie montować w najwyższym punkcie obiegu/gałęzi – mogą gromadzić się pęcherzyki powietrza w przepływomierzu.
• Obowiązuje zasada: najpierw pomiar, potem regulacja – czujnik przepływu powinien być montowany przed zaworem regulacyjnym (w układzie kompaktowym).
• Należy bezwzględnie zachować właściwy kierunek przepływu zgodny ze strzałką na korpusie czujnika.
• Przy temperaturach medium > 90°C zaleca się montaż czujnika przepływu na powrocie.

Dane techniczne

• Typ urządzenia: ultradźwiękowy czujnik przepływu do Intelligent Valve
• DN: 25
• Długość montażowa: 150 mm
• Przyłącze: gwintowane G 1½ B
• PN: 16
• Pomiar: ultradźwiękowy (ciągły)
• Dokładność (woda): ±2% (25…100% V̇100)
• Dokładność (woda + glikol etylenowy): ±6% (25…100% V̇100)
• Minimalny mierzony przepływ: 1% V̇100
• Materiał rury pomiarowej (DN 15…50): mosiądz

Podsumowanie

Siemens AVG4E025 (S55845-Z208) to dedykowany, ultradźwiękowy czujnik przepływu DN 25 z przyłączem G 1½ B i długością montażową 150 mm, przeznaczony jako część zamienna do systemu ACVATIX Intelligent Valve. Zapewnia ciągły pomiar przepływu z dokładnością ±2% dla wody oraz ±6% dla mieszanin wody z glikolem etylenowym (w zakresie 25…100% V̇100), wspierając precyzyjną regulację i akwizycję danych energetycznych w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, demontaż i serwis wyłącznie przez wykwalifikowany personel.
• Przed montażem i demontażem odłączyć zasilanie; montować wyłącznie w stanie beznapięciowym.
• Produkt jest czujnikiem przepływu do systemu Intelligent Valve i nie może być używany jako punkt podparcia, mocowania ani element przenoszący obciążenia montażowe.
• Podczas montażu należy bezwzględnie zachować właściwy kierunek przepływu zgodny z oznaczeniem na korpusie czujnika. Nieprawidłowy kierunek montażu uniemożliwia prawidłową pracę i pomiar.
• Przed montażem usunąć z instalacji i przewodów zanieczyszczenia, opiłki, zgorzelinę i pozostałości spawalnicze. Zaleca się zastosowanie filtra/zanieczyszczeń przed czujnikiem.
• W celu zapewnienia deklarowanej dokładności pomiaru należy zachować prosty odcinek rurociągu przed czujnikiem o długości co najmniej 5 x DN.
• Nie montować czujnika w najwyższym punkcie instalacji, gdzie mogą gromadzić się pęcherze powietrza. Obecność powietrza w czujniku może powodować błędy pomiaru lub nieprawidłową pracę.
• Elektroniki czujnika nie wolno izolować termicznie; należy zapewnić swobodną cyrkulację powietrza wokół części elektronicznej.
• Podczas napełniania instalacji zawory muszą być całkowicie otwarte. Przed demontażem należy zamknąć zawory odcinające.
• Uwaga na gorące elementy instalacji i czujnika. Dotknięcie rozgrzanych części bez odpowiednich środków ochrony może spowodować oparzenia.
• Produkt przeznaczony do pracy z mediami dopuszczonymi przez producenta w instalacjach hydraulicznych; dla modelu AVG4E025 jest to czujnik przepływu DN 25, gwintowany G 1 1/2 B, PN 16.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń przewodów czujnika: C+, C-, zasilanie 4,5 V DC oraz wyjście impulsowe DU.
