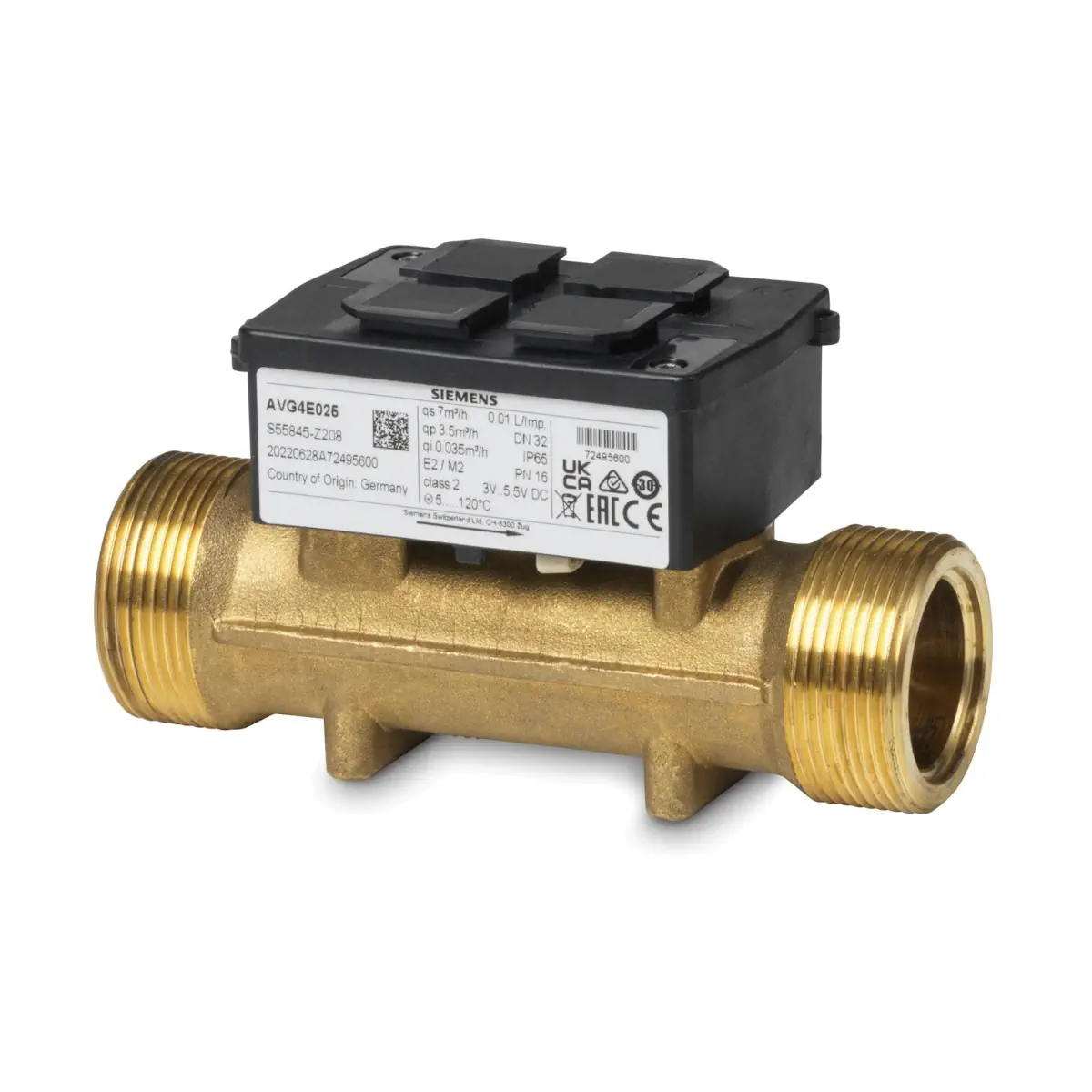

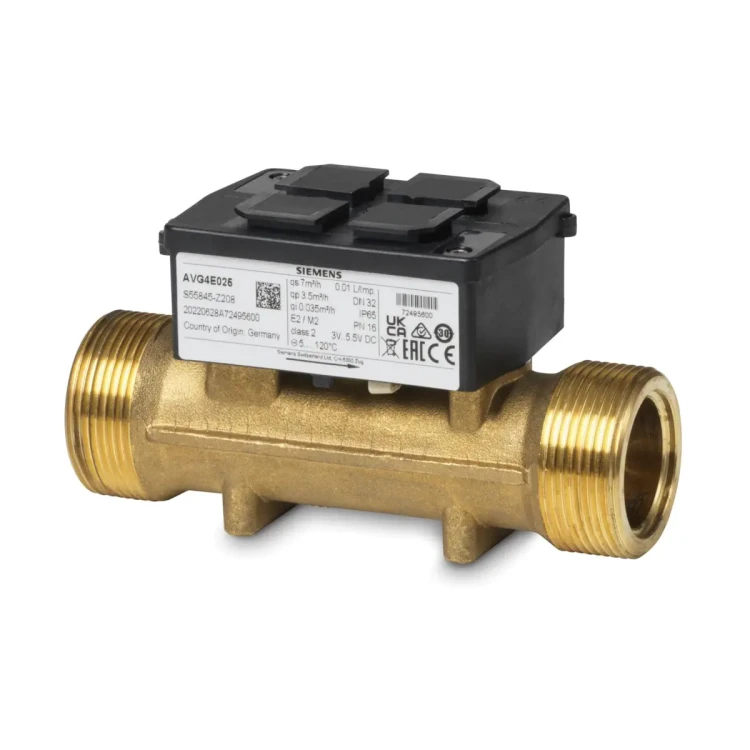

AVG4E020 Przepływomierz ultradźwiękowy PN16 do zaworu inteligentnego DN20, przyłącza gwintowane G 1¼

AVG4E020 to ultradźwiękowy czujnik przepływu objętościowego firmy Siemens, przeznaczony jako element systemu ACVATIX™ Intelligent Valve (inteligentne zawory 3-drogowe z pomiarem energii). Model ten jest wykonany dla wielkości DN 20 i służy do ciągłego pomiaru przepływu, wykorzystywanego następnie przez sterownik Intelligent Valve do funkcji pomiarowych oraz regulacyjnych w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: AVG4E020
• Nr katalogowy (stock number): S55845-Z207
• Typ: ultradźwiękowy czujnik przepływu (volume flow sensor) do Intelligent Valve
• Wielkość nominalna: DN 20
• Wykonanie: gwintowane, G 1 B
• Długość montażowa: 130 mm
• Klasa ciśnienia: PN 16
• Materiał rury pomiarowej (DN 15…50): mosiądz
• Minimalny mierzony przepływ: 1% V̇100

Dokładność pomiaru przepływu

• Woda: ± 2% (w zakresie 25…100% V̇100)
• Mieszaniny woda–glikol etylenowy: ± 6% (w zakresie 25…100% V̇100)

Medium

• Dopuszczalne media: woda chłodnicza i grzewcza oraz woda z glikolem etylenowym (≤ 35%)

Zastosowanie

Czujnik AVG4E020 jest przeznaczony do współpracy z systemem Siemens Intelligent Valve jako element pomiaru przepływu w obiegach hydronicznych HVAC, gdzie wymagany jest ciągły, dokładny pomiar przepływu objętościowego metodą ultradźwiękową.

Podsumowanie

Siemens AVG4E020 to dedykowany, ultradźwiękowy czujnik przepływu dla aplikacji Intelligent Valve w rozmiarze DN 20, z przyłączem G 1 B, długością montażową 130 mm i klasą ciśnienia PN 16. Zapewnia wysoką dokładność pomiaru (±2% dla wody oraz ±6% dla mieszanin woda–glikol etylenowy) w typowym zakresie pracy oraz pomiar od 1% V̇100.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, demontaż i serwis wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać wyłącznie przy odłączonym zasilaniu.
• Produkt należy instalować zgodnie z kierunkiem przepływu oznaczonym na czujniku. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie używać czujnika jako punktu podparcia, mocowania ani przenoszenia podczas montażu.
• Przed montażem usunąć z czujnika i rurociągu zanieczyszczenia, opiłki, zgorzelinę, pozostałości po spawaniu oraz inne ciała obce.
• Zaleca się zastosowanie filtra lub osadnika zanieczyszczeń przed czujnikiem w celu ochrony urządzenia i zapewnienia prawidłowej pracy.
• Nie izolować elektroniki czujnika. Należy zapewnić swobodną cyrkulację powietrza wokół części elektronicznej.
• Urządzenie montować wyłącznie w dopuszczalnej pozycji montażowej zgodnie z dokumentacją producenta; nie montować w pozycji niedozwolonej.
• Przed czujnikiem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zapewnić deklarowaną dokładność pomiaru i poprawną regulację.
• Nie instalować czujnika w najwyższym punkcie instalacji, ponieważ gromadzące się pęcherze powietrza mogą zakłócić pomiar przepływu.
• Podczas napełniania instalacji zawory muszą być całkowicie otwarte.
• Przed demontażem należy zamknąć zawory odcinające.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Podłączenie elektryczne wykonywać zgodnie ze schematem połączeń producenta. Przewody sygnałowe i zasilające czujnika należy podłączać wyłącznie do właściwych zacisków.
• Produkt: Siemens AVG4E020 – ultradźwiękowy czujnik przepływu DN 20, przyłącze gwintowane G 1 B, PN 16, długość montażowa 130 mm.
