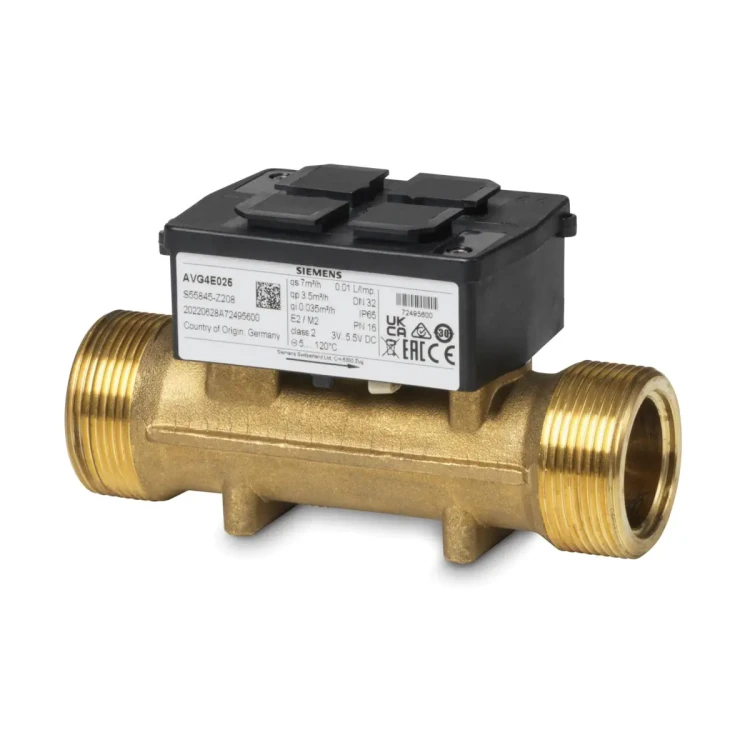

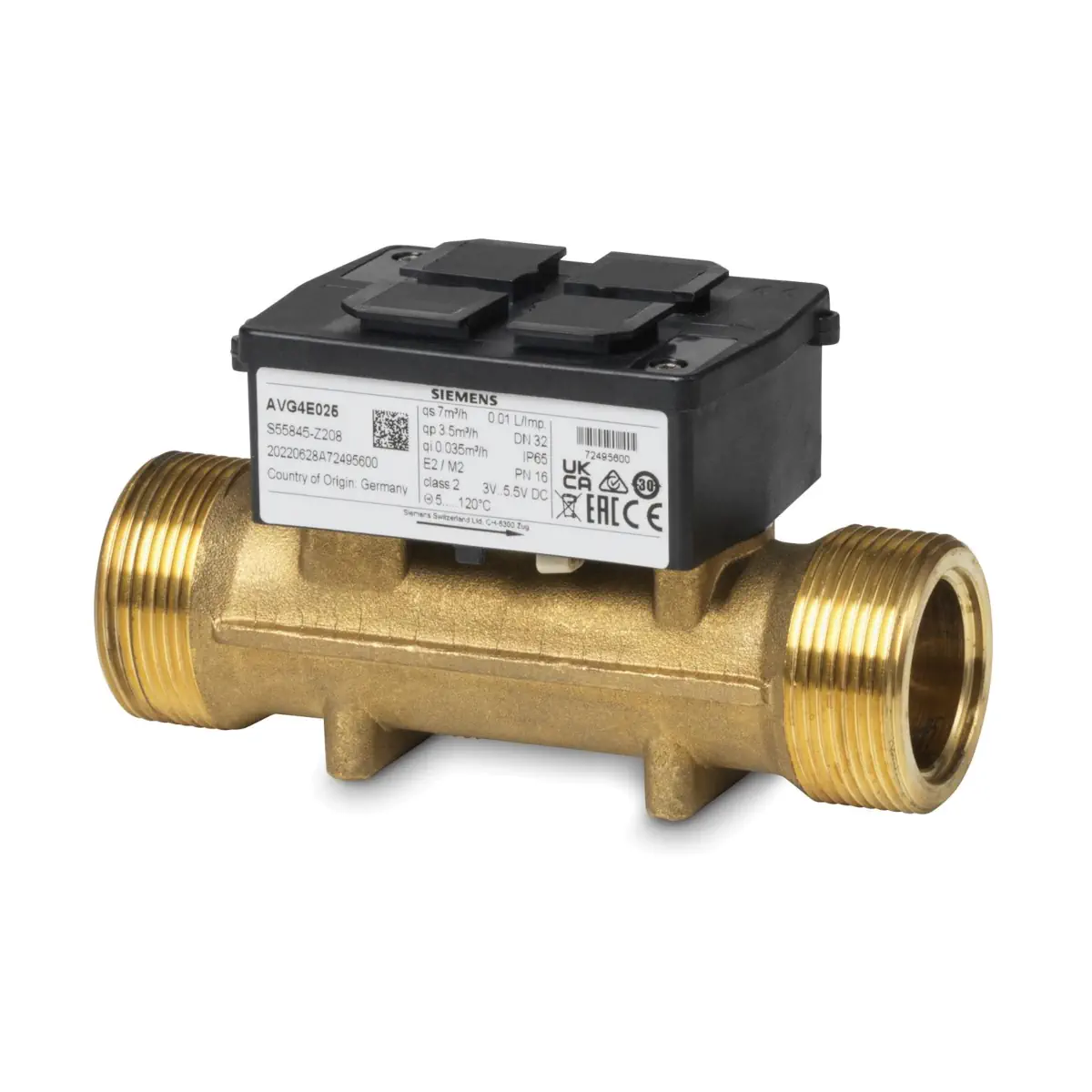

AVG4E050 Przepływomierz ultradźwiękowy PN16 do zaworu inteligentnego DN50, przyłącza gwintowane G 2¾

AVG4E050 to ultradźwiękowy czujnik przepływu (flow sensor) przeznaczony do systemu Siemens ACVATIX™ Intelligent Valve. Jest to element pomiarowy do zastosowań HVAC, zapewniający ciągły pomiar przepływu objętościowego w obiegach z wodą lodową / gorącą oraz (po parametryzacji) z mieszaninami woda–glikol etylenowy. Wersja AVG4E050 jest wykonaniem dla DN 50 z przyłączem gwintowanym G 2 B, o długości montażowej 200 mm i PN 16.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: ACVATIX™ Intelligent Valve
• Model: AVG4E050
• Typ elementu: ultradźwiękowy czujnik przepływu (spare part)
• Wielkość nominalna: DN 50
• Przyłącze: gwintowane G 2 B
• Długość montażowa: 200 mm
• Klasa ciśnienia: PN 16
• Nr katalogowy (stock number): S55845-Z212

Zastosowanie

AVG4E050 służy do pomiaru przepływu w układach z Intelligent Valve, gdzie przepływ jest mierzony w sposób ciągły czujnikiem ultradźwiękowym i udostępniany do dalszego przetwarzania w sterowniku systemu (np. do odczytu danych procesowych oraz obliczeń mocy/energii w ramach systemu).

Pomiar przepływu – właściwości

• Technologia pomiaru: ultradźwiękowy pomiar przepływu objętościowego
• Dokładność pomiaru: dla wody ±2% (w zakresie 25…100% V̇100)
• Dokładność pomiaru: dla mieszanin woda–glikol etylenowy ±6% (w zakresie 25…100% V̇100)
• Minimalny mierzony przepływ: 1% V̇100
• Materiał rury pomiarowej (DN 15…50): mosiądz

Medium

• Dopuszczalne media: woda lodowa i gorąca; woda z glikolem etylenowym do 35%
• Temperatura medium: 1…120°C

Zalecenia montażowe (dla poprawnej dokładności pomiaru)

• Zachować odcinek prosty na wlocie przed czujnikiem: L ≥ 5 × DN.
• Nie montować w najwyższym punkcie instalacji (ryzyko gromadzenia się pęcherzy powietrza w przepływomierzu).
• Bezwzględnie przestrzegać właściwego kierunku przepływu (zgodnie ze strzałką na korpusie czujnika).
• W instalacjach, gdzie temperatury medium przekraczają > 90°C, zalecany jest montaż czujnika w powrocie.

Dane techniczne

• Model: AVG4E050
• Funkcja: ultradźwiękowy pomiar przepływu objętościowego
• DN: 50
• Przyłącze: G 2 B (gwintowane)
• Długość montażowa: 200 mm
• PN: 16
• Materiał rury pomiarowej (DN 15…50): mosiądz
• Minimalny mierzony przepływ: 1% V̇100
• Dokładność (woda): ±2% (25…100% V̇100)
• Dokładność (woda–glikol etylenowy): ±6% (25…100% V̇100)
• Nr katalogowy: S55845-Z212

Podsumowanie

Siemens AVG4E050 to dedykowany ultradźwiękowy czujnik przepływu dla systemu ACVATIX Intelligent Valve w wykonaniu DN 50 (G 2 B, 200 mm, PN 16). Zapewnia precyzyjny, ciągły pomiar przepływu oraz stabilną pracę w typowych aplikacjach wentylacji i klimatyzacji, w tym z wodą oraz mieszaninami woda–glikol etylenowy (do 35%).
