CXG3.X300 Bramka komunikacyjna do usług chmurowych Siemens (Building Operator, Cerberus Cloud). Dwie karty sieciowe, obsługa protokołów BACnet IP oraz Modbus TCP

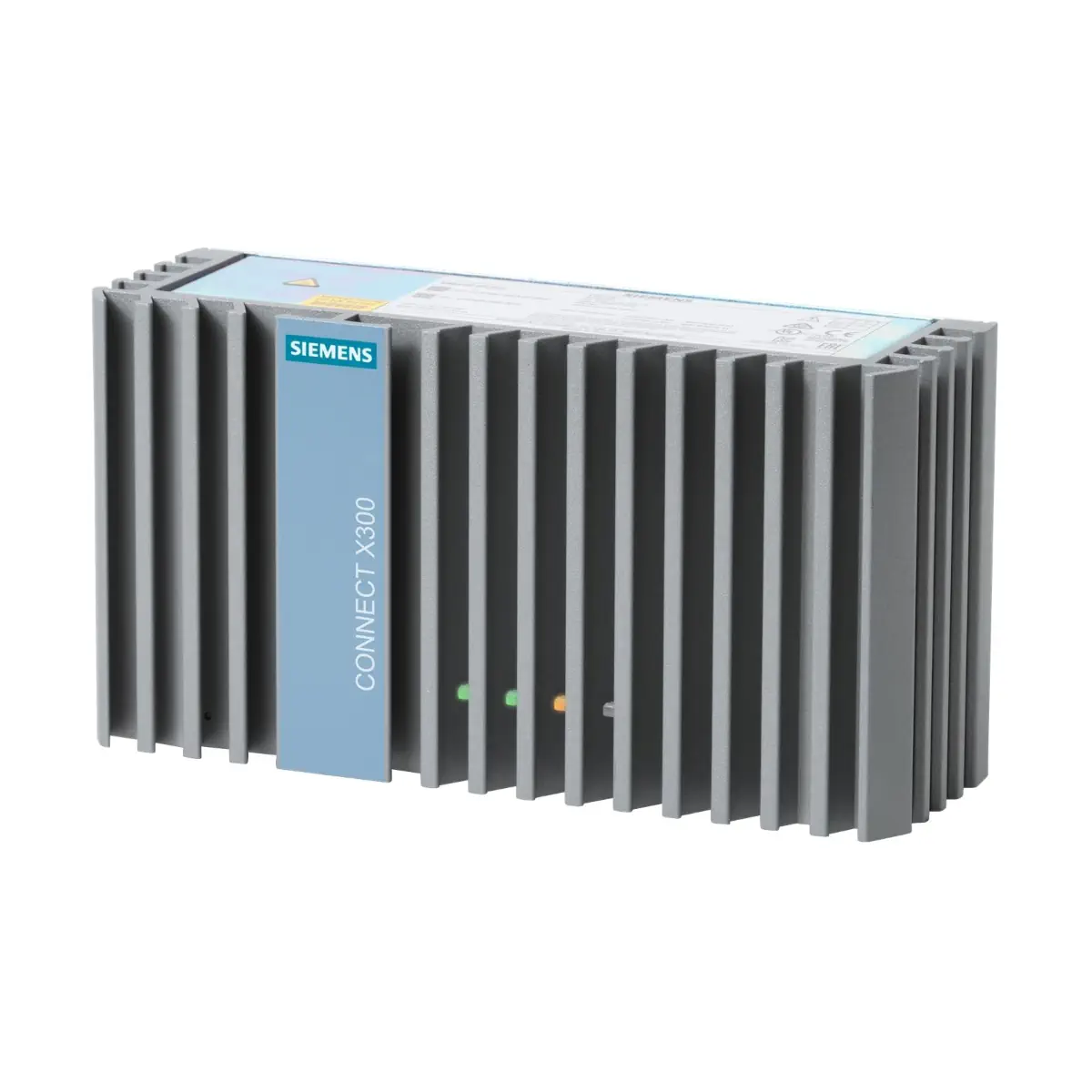

CXG3.X300 (Connect X300) to urządzenie do integracji w chmurze przeznaczone do bezpiecznego łączenia chmury z urządzeniami sterowanymi i monitorowanymi w obiekcie (np. sterownikami, czujnikami, siłownikami). Umożliwia integrację systemów Siemens Smart Infrastructure oraz wybranych systemów firm trzecich, oferując 2 porty Ethernet (osobno dla WAN i LAN), zdalną konfigurację i aktualizację oprogramowania po IP oraz czytelną sygnalizację LED stanu i aktywności. Zasilanie realizowane jest napięciem 24 VDC poprzez wtyczkę z zaciskiem śrubowym, a montaż możliwy jest na szynie lub ścianie.

Najważniejsze cechy

• Producent: Siemens Smart Infrastructure
• Model / typ: CXG3.X300 (Connect X300)
• Przeznaczenie: urządzenie łączące chmurę z urządzeniami sterowanymi/monitorowanymi w obiekcie
• Integracja urządzeń: BACnet / IP, Modbus / TCP oraz centrale sygnalizacji pożarowej FS720
• Integracja w chmurze: komunikacja m.in. przez MQTT
• Porty Ethernet: 2 × RJ45, ekranowane, 10/100/1000 Mbps (IEEE 802.3)
• Rozdzielenie sieci: X1P1 = LAN (sieć użytkownika), X2P1 = WAN (dostęp do Internetu)
• Zasilanie: 24 VDC ± 20% (SELV / NEC Class 2 / LPS – zgodnie z wymaganiami)
• Sygnalizacja: diody LED dla stanu systemu oraz portów Ethernet
• Montaż: na standardowych szynach lub na ścianie
• Stopień ochrony obudowy: IP40
• Masa: 1590 g (bez opakowania), 1940 g (z opakowaniem)

Zastosowanie

CXG3.X300 służy do podłączania urządzeń i systemów budynkowych do chmury, realizując dwa poziomy integracji:

• integrację systemu (między Connect X300 a urządzeniami w obiekcie),
• integrację w chmurze (między Connect X300 a chmurą).

Na poziomie systemu możliwa jest integracja szerokiej gamy urządzeń (m.in. Desigo, FS720 oraz urządzeń firm trzecich) z wykorzystaniem obsługiwanych protokołów (BACnet, Modbus) i magistral fizycznych (Ethernet, EIA-485).

Funkcje (zależne od oprogramowania)

Dostępny zestaw funkcji zależy od zastosowanego oprogramowania oraz regionu i podłączonego systemu. Przykładowo mogą to być:

• zarządzanie wieloma obiektami,
• obsługa zdalna i monitorowanie,
• wywołanie alarmu,
• zdalny dostęp do narzędzi.

Komunikacja i transmisja do chmury

• Transmisja przewodowa: Ethernet
• Transmisja mobilna: 4G (z routerem); do obsługi 4G planowany jest klucz sprzętowy USB
• Protokół komunikacji z chmurą: MQTT

Wskaźniki LED

LED systemowe (panel przedni)

• PC ON/WD:
  • wyłączony: urządzenie wyłączone,
  • zielony: urządzenie gotowe (w przeciwnym razie wykonaj restart),
  • pomarańczowy miga: BIOS w trybie auto testu (POST).
• L1 RUN/STOP:
  • miga na zielono: uruchamianie aplikacji SW,
  • zielony: wszystkie aplikacje SW działają.
• L2 ERROR:
  • wyłączone: wyłączony przez ok. 1 min po uruchomieniu,
  • pomarańczowy miga: X300 zarejestrowany poprawnie, połączenie z chmurą OK,
  • pomarańczowy: Internet OK,
  • wyłączone: brak połączenia z Internetem.
• L3: nieużywany

LED portów Ethernet (Ethernet 1/2)

• Zielony:
  • świeci stale: łącze aktywne,
  • nie świeci: brak połączenia,
  • miga: transmisja z prędkością 10 lub 100 Mbps.
• Żółty:
  • świeci stale: łącze 100 Mbps,
  • nie świeci: łącze 10 Mbps.

Interfejsy i podłączenia

• Zasilanie: zaciski śrubowe (wtyczka z zaciskiem śrubowym)
• Ethernet: 2 × RJ45, ekranowane, 10/100/1000 Mbps, IEEE 802.3
• Porty opisane na urządzeniu: X1P1 = LAN, X2P1 = WAN
• USB: 1 × USB 3.0 (4 Gbps, 900 mA) oraz 3 × USB 2.0 (0.48 Gbps, 500 mA) – nieużywane
• Interfejsy szeregowe: 2 × COM (D-sub 9-pin), EIA-485, maks. 115 Kbps – nieużywane
• Display Port: 640 × 480 … 2560 × 1600 – nieużywany
• Uziemienie: wymagane podłączenie do uziemienia budynku (PE), min. 2.5 mm² / 14 AWG

Dane techniczne

Zasilanie i pobór

• Napięcie zasilania (M, L+): 24 VDC ± 20% (tylko napięcie stałe)
• Pobór prądu / mocy: maks. 1.8 A / 43 W przy 24 VDC; typowo 510 mA / 13 W
• Wewnętrzny bezpiecznik: brak
• Reakcja na brak zasilania (spadek mocy buforowej): 20 ms

Parametry sprzętowe i system

• Procesor: Intel Celeron N2807, dual core, 1,58 GHz
• RAM: 4 GByte DDR3L
• SSD: 128 GB, 2.5" SATA
• System operacyjny: Linux
• Zapasowy akumulator BIOS-u: Lithium (Siemens DF numer zamówienia: A5E34345932), wymiana co 5 lat

Zaciski zasilania (wymagania montażowe przewodu)

• Przewód miedziany z tulejką: 0.75…2.5 mm² (28…14 AWG)
• Przewód miedziany bez tulejki: 0.75…2.5 mm² (28…14 AWG)
• Długość odizolowania: 6…7.5 mm
• Otwór na wkręty (wkrętak): średnica 3 mm
• Maks. moment dokręcania: 0.6 Nm

Warunki otoczenia i ochrona

• Klasa ochrony (konstrukcja): I klasa ochrony wg IEC 61140
• Stopień ochrony obudowy: IP40 (ochrona przed obcymi cząstkami ≥ 1 mm)
• Temperatura pracy: 0…50°C
• Temperatura transportu/składowania: -20…60°C
• Wilgotność (praca): 5…85% przy 30°C (bez kondensacji)
• Wilgotność (transport/składowanie): 5…95% (bez kondensacji)
• Ciśnienie/ wysokość: 1080…795 hPa, -1000…2000 m

Montaż i wymagania instalacyjne

• Sposób montażu: na standardowych szynach lub na ścianie
• Wymagana wentylacja: należy zapewnić dostateczną wentylację w szafie sterowniczej, aby utrzymać temperaturę otoczenia maks. 50°C
• Ciepło wydzielane: w granicach 32 W
• Odstępy montażowe: 50 mm po bokach oraz 100 mm nad i pod urządzeniem
• Uwaga eksploatacyjna: temperatura urządzenia podczas pracy może osiągać do 70°C

Dane do zamówień

• Typ: CXG3.X300
• Numer zamówienia (SSN): S55842-Z121-A100
• Opis: Connect X300

Zakres dostawy

• Zaciski pomocnicze
• Akcesoria montażowe do montażu na standardowych szynach

Akcesoria (poza zakresem dostawy – przetestowane)

• Siemens 6EP3332-6SB00-0AY0: zasilacz 24 VDC
• Siemens BR2450A/SCN: bateria litowa z kablem i wtyczką 3 V, 0.55 Ah (zapasowa bateria BIOS, wymieniana co 5 lat)
• Verizon USB730L / MC730: klucz 4G USB
• Huawei E3372 / E3372h-153: klucz 4G USB
• Alcatel IK40V-2AALDE1: klucz 4G USB

Podsumowanie

Siemens CXG3.X300 (Connect X300) to przemysłowe urządzenie integracyjne, które łączy urządzenia budynkowe z chmurą, obsługując integrację systemową m.in. przez BACnet/IP i Modbus/TCP oraz przesył danych do chmury (m.in. MQTT). Dwa niezależne porty Ethernet (LAN/WAN), zdalne zarządzanie po IP, solidna obudowa IP40 oraz montaż na szynie lub ścianie czynią go praktycznym elementem nowoczesnej infrastruktury Smart Building.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne przeznaczone do zasilania wyłącznie napięciem DC 24 V (prąd stały) ±20%.
• Zasilanie musi spełniać wymagania bezpiecznego bardzo niskiego napięcia SELV oraz być zgodne z NEC Class 2 lub LPS według IEC / DIN EN / UL 60950-1.
• Przed podłączeniem, odłączeniem, montażem, demontażem lub pracami konserwacyjnymi należy wyłączyć zasilanie urządzenia.
• Urządzenie nie posiada wewnętrznego bezpiecznika. Instalację i zabezpieczenie obwodu należy wykonać zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Uziemienie ochronne należy obowiązkowo podłączyć od strony instalacji do systemu uziemienia budynku (PE), przewodem o przekroju minimum 2,5 mm² / 14 AWG.
• Montaż, uruchomienie i obsługę urządzenia może wykonywać wyłącznie wykwalifikowany personel.
• Należy przestrzegać krajowych oraz wewnętrznych przepisów bezpieczeństwa. Nieprzestrzeganie zasad bezpieczeństwa może spowodować obrażenia ciała oraz uszkodzenia mienia.
• Podczas pracy urządzenie może osiągać wysoką temperaturę powierzchni do 70 °C. Należy unikać dotykania nagrzanych elementów podczas pracy i bezpośrednio po jej zakończeniu.
• Urządzenie należy montować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od 0 °C do 50 °C, wilgotność bez kondensacji.
• Należy zapewnić odpowiednią wentylację oraz wolną przestrzeń montażową wokół urządzenia: minimum 50 mm po bokach i minimum 100 mm nad oraz pod urządzeniem.
• Podłoże lub konstrukcja montażowa musi przenosić co najmniej czterokrotność masy urządzenia.
• Urządzenie przeznaczone jest do montażu na szynie standardowej lub na ścianie, zgodnie z dokumentacją producenta.
• Obudowa posiada stopień ochrony IP40 i zapewnia ochronę przed ciałami obcymi o średnicy ≥1 mm. Produkt nie jest przeznaczony do kontaktu z wodą ani do pracy w warunkach kondensacji wilgoci.
• Podczas wymiany baterii BIOS należy zapewnić ochronę przed wyładowaniami elektrostatycznymi (ESD) oraz bezwzględnie odłączyć urządzenie od zasilania.
• Zapasowa bateria BIOS jest baterią litową i musi być wymieniana co 5 lat zgodnie z dokumentacją producenta.
• Po odłączeniu zasilania informacje zegara czasu rzeczywistego mogą zostać utracone po około 30 sekundach; czynności serwisowe należy wykonywać zgodnie z instrukcją producenta.
• Porty USB, interfejsy szeregowe oraz Display Port oznaczone w dokumentacji jako nieużywane nie powinny być wykorzystywane niezgodnie z przeznaczeniem produktu.
• W celu zachowania cyberbezpieczeństwa należy stosować aktualne wersje oprogramowania i aktualizacje udostępniane przez producenta oraz odpowiednie środki ochrony sieci, takie jak segmentacja sieci i zapory sieciowe.
• Przy konfiguracji urządzenia należy niezwłocznie zmienić domyślne hasło administratora i stosować hasło o odpowiednim poziomie złożoności.
• Dla zgodności z wymaganiami bezpieczeństwa poziomu SL-2 dopuszczalny jest wyłącznie tryb oddzielnej sieci, zgodnie z dokumentacją producenta.
• W przypadku używania modemu 4G należy stosować wyłącznie kompatybilne urządzenia wskazane w dokumentacji. Połączenie 4G powinno być używane zgodnie z zaleceniami producenta; dla stabilnej pracy zalecane jest połączenie przewodowe przez router przemysłowy.
• Nie zaleca się korzystania z połączeń 2G GSM ze względów bezpieczeństwa transmisji.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy przekazać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Zużyte baterie należy przekazywać do odpowiednich punktów zbiórki baterii, zgodnie z obowiązującymi przepisami lokalnymi.
