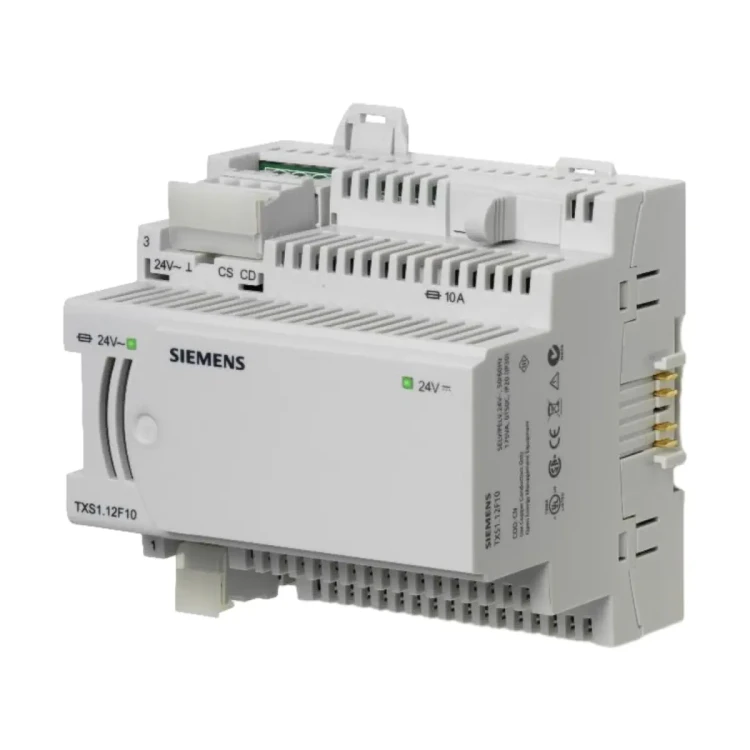

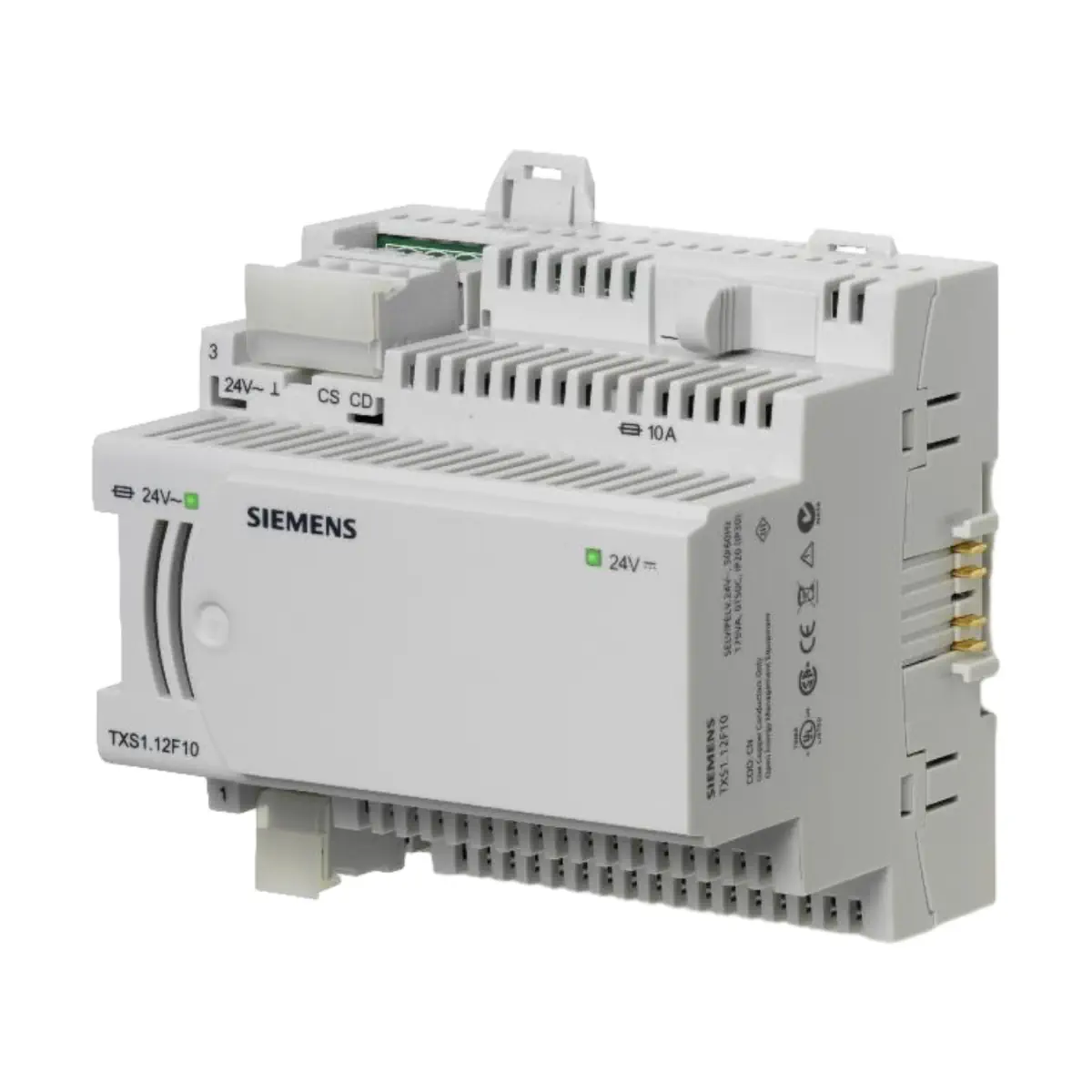

TXS1.12F10 Moduł zasilający 24V AC / 24V DC

TXS1.12F10 to moduł zasilania systemu Siemens TX‑I/O™, montowany na początku zestawu modułów I/O. Jest zasilany napięciem AC 24 V i wewnętrznie generuje DC 24 V / 1,2 A (szyna CS) do zasilania modułów TX‑I/O oraz ich urządzeń peryferyjnych. Dodatkowo moduł przesyła sygnał magistrali międzymodułowej (CD) oraz udostępnia AC 24 V dla urządzeń peryferyjnych poprzez magistralę międzymodułową (zabezpieczone bezpiecznikiem T 10 A).

Najważniejsze cechy

• Producent: Siemens
• Model: TXS1.12F10
• Rodzina systemu: TX‑I/O™
• Funkcja: moduł zasilania zestawu modułów I/O oraz transmisja sygnału magistrali międzymodułowej
• Wejście zasilania: AC 24 V (−10 … +20%), 50/60 Hz, symetryczne
• Wyjście zasilania DC (CS): DC 24 V, max. 1,2 A (odporność na zwarcia, zabezpieczenie przed przeciążeniem)
• Zasilanie peryferiów: AC 24 V przez magistralę międzymodułową, max. 6 A, bezpiecznik T 10 A (wymienny)
• Praca równoległa: do 4 modułów zasilających może pracować równolegle
• Diagnostyka: diody LED stanu zasilania peryferiów oraz zasilania DC 24 V
• Instalacja: obudowa zgodna z DIN 43880 (szerokość 90 mm), wyjmowane zaciski, dostęp do bezpiecznika bez demontażu modułu

Zastosowanie

TXS1.12F10 przeznaczony jest do budowy zestawów modułów TX‑I/O™ na szynie DIN. Zestaw modułów I/O rozpoczyna się od strony lewej modułem zasilania, który dostarcza zasilanie DC 24 V dla elektroniki modułów oraz umożliwia zasilanie AC 24 V urządzeń peryferyjnych.

Funkcje i działanie

Zasilanie DC 24 V dla modułów (CS)

• Moduł generuje DC 24 V dla modułów TX‑I/O i ich urządzeń peryferyjnych.
• Wydajność prądowa źródła DC 24 V wynosi 1,2 A.
• Wyjście DC posiada zabezpieczenie przeciwzwarciowe i przeciążeniowe oraz auto‑reset przy przekroczeniu temperatury maksymalnej.

Zasilanie AC 24 V urządzeń peryferyjnych

• Zasilanie AC 24 V dla urządzeń peryferyjnych jest podawane na magistralę międzymodułową przez bezpiecznik T 10 A.
• Maksymalny dopuszczalny pobór prądu przez urządzenia peryferyjne dla źródła 24 V~ wynosi 6 A.
• Uwaga: źródło AC 24 V dla urządzeń peryferyjnych jest dostępne tylko na prawym złączu magistrali międzymodułowej (dla urządzeń montowanych po prawej stronie modułu).

Magistrala międzymodułowa

• Moduł transmituje sygnał magistrali międzymodułowej (CD) do kolejnych modułów montowanych po prawej stronie.
• Połączenie elektryczne między modułami realizowane jest poprzez złącza magistrali międzymodułowej; instalacja magistrali następuje automatycznie po zamontowaniu na szynie.

Sygnalizacja LED

• LED „Zasilanie urządzeń peryferyjnych OK” (AC 24 V): świeci, gdy zasilanie AC 24 V jest obecne i bezpiecznik jest sprawny; gaśnie przy braku AC 24 V lub przepalonym bezpieczniku.
• LED „Zasilanie modułu DC 24 V OK” (CS): świeci przy prawidłowym zasilaniu DC 24 V (CS > 21,5 V) i prawidłowym AC 24 V; gaśnie m.in. przy braku AC 24 V, uszkodzeniu przetwornicy AC/DC lub zwarciu w obwodzie DC 24 V na złączu CS.

Podłączenie elektryczne

• Zaciski śrubowe („1” na obudowie): CS – DC 24 V (zasilanie modułów i urządzeń peryferyjnych), CD – sygnał magistrali międzymodułowej.
• Zaciski śrubowe („3” na obudowie): 24V~ – zasilanie modułu i urządzeń peryferyjnych, A – masa systemowa, CS – DC 24 V (zasilanie modułów I/O), CD – sygnał magistrali międzymodułowej.
• Przewody (zaciski): drut / linka bez tulejek: 1 × 0,6…2,5 mm² lub 2 × 0,6…1,0 mm²; linka z tulejkami: 1 × 0,6…2,5 mm² lub 2 × 0,6…1,5 mm².
• Zaciski: wyjmowane (ułatwienie instalacji i serwisu).
• Maks. moment dokręcania: 0,6 Nm.

Dane techniczne

• Zasilanie (24V~, A): SELV lub PELV, AC 24 V (−10 … +20%), 50/60 Hz, symetryczne
• Pobór mocy (bez modułów i peryferiów): 4 VA / 0,17 A
• Pobór mocy (z maks. dopuszczalnym obciążeniem DC 24 V / 1,2 A): 57 VA / 2,4 A
• Wyjście DC (CS, A): DC 24 V (nominalnie), max. 1,2 A; odporność na zwarcia, zabezpieczenie przed przeciążeniem; auto‑reset przy przekroczeniu temperatury maksymalnej; wskaźnik LED „24V=”
• Wyjście AC (24V~, A) dla peryferiów: AC 24 V (nominalnie), max. 6,0 A; bezpiecznik T 10 A (wymienny); wskaźnik LED „24V~”
• Magistrala międzymodułowa (CD, CS): zabezpieczenie przeciwzwarciowe
• Stopień ochrony: IP30 (elementy płyty czołowej), IP20 (podstawa z zaciskami)
• Klasa ochrony: III
• Warunki pracy: −5 … 50 °C, 5 … 95% RH
• Warunki transportu: −25 … 70 °C, 5 … 95% RH
• Kolor obudowy: RAL 7035 (jasnoszary)
• Waga: ok. 309 g (bez opakowania), ok. 341 g (z opakowaniem)

Montaż

• Szyna montażowa: 35 × 7,5 mm (TH35‑7.5 wg EN 60715)
• Moduły TX‑I/O mogą być montowane pod dowolnym kątem; należy zapewnić wentylację, aby nie przekroczyć maks. temperatury 50°C.
• Obudowa zgodna z DIN 43880 (szerokość 90 mm), z otworami wentylacyjnymi dla właściwego chłodzenia.
• Serwis: dostęp do bezpiecznika bez konieczności demontażu modułu.

Podsumowanie

Siemens TXS1.12F10 to dedykowany moduł zasilania dla systemu TX‑I/O™, który łączy w jednej obudowie generację DC 24 V / 1,2 A, dystrybucję AC 24 V dla urządzeń peryferyjnych (zabezpieczoną bezpiecznikiem T 10 A) oraz transmisję sygnału magistrali międzymodułowej. Dzięki wyjmowanym zaciskom, montażowi na szynie DIN i czytelnej sygnalizacji LED zapewnia szybką instalację oraz wygodną diagnostykę w aplikacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami dyrektywy EMC 2004/108/EC).
• Urządzenie należy do klasy ochrony III i jest przeznaczone do zasilania napięciem bezpiecznym SELV lub PELV: AC 24 V, 50...60 Hz, z dopuszczalną odchyłką -10...+20%.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako odpad elektroniczny zgodnie z dyrektywą WEEE 2002/96/EC oraz lokalnymi przepisami.
• Montaż, instalację, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami dla systemu TX-I/O.
• Urządzenie przeznaczone jest do montażu na standardowej szynie DIN 35 x 7,5 mm (TH35-7.5 zgodnie z EN 60715).
• Każdy zestaw modułów I/O musi rozpoczynać się od lewej strony modułem zasilania. Produkt TXS1.12F10 powinien być instalowany zgodnie z przewidzianą kolejnością w zestawie modułów.
• Przed podłączeniem należy zweryfikować prawidłowość napięcia zasilania. Podanie napięcia wyższego niż AC/DC 24 V może spowodować uszkodzenie urządzenia, ponieważ takie podłączenie nie jest zabezpieczone.
• Zewnętrzne złącze magistrali nie posiada zabezpieczenia przed zwarciem ani nieprawidłowym okablowaniem. Podłączenia należy wykonywać ze szczególną ostrożnością.
• Źródło zasilania AC 24 V dla urządzeń peryferyjnych jest dostępne tylko na prawym złączu magistrali międzymodułowej. Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie instalacji.
• Wyjście AC 24 V dla urządzeń peryferyjnych jest zabezpieczone wymiennym bezpiecznikiem T 10 A. Maksymalny dopuszczalny pobór prądu dla urządzeń peryferyjnych wynosi 6 A.
• Wyjście DC 24 V (CS, A) dla modułów I/O i urządzeń peryferyjnych ma maksymalne obciążenie 1,2 A. Należy przestrzegać dopuszczalnych obciążeń i zasad projektowania systemu.
• Dopuszczalna jest równoległa praca maksymalnie 4 modułów zasilających, jednak konfigurację należy wykonywać wyłącznie zgodnie z dokumentacją systemową producenta.
• Urządzenie zawiera otwory wentylacyjne i wymaga zapewnienia właściwego chłodzenia. Podczas eksploatacji nie wolno zasłaniać otworów wentylacyjnych ani dopuszczać do przekroczenia maksymalnej temperatury otoczenia 50°C.
• Produkt może być montowany pod dowolnym kątem, pod warunkiem zapewnienia właściwej wentylacji i odprowadzania ciepła.
• Bezpiecznik może być wymieniany bez demontażu modułu, jednak czynność tę należy wykonywać przy zachowaniu zasad bezpieczeństwa i zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do pracy w warunkach środowiskowych: temperatura od -5°C do 50°C, wilgotność względna 5...95%, stopień ochrony obudowy IP30, podstawa z zaciskami IP20.
