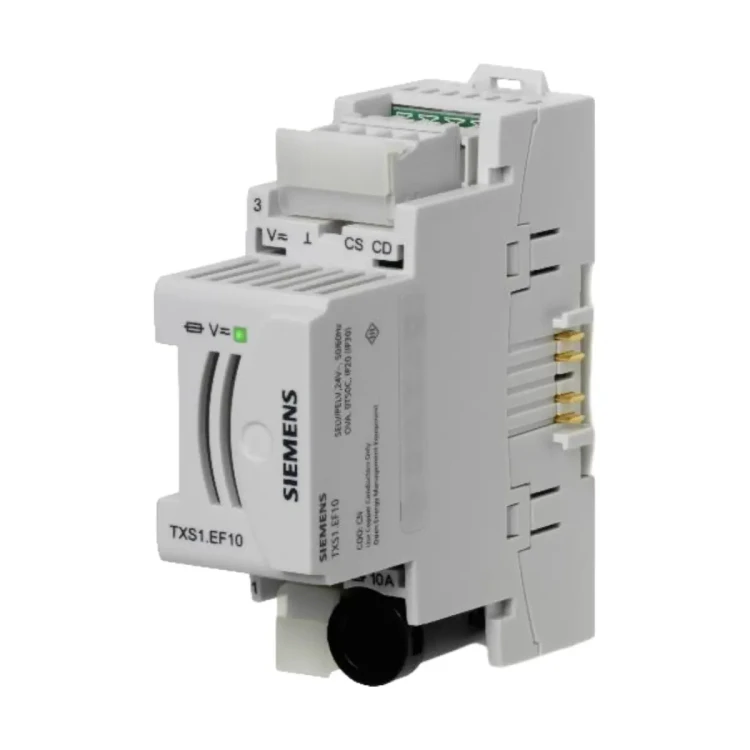

TXS1.EF10 Moduł podłączeniowy magistrali międzymodułowej

Przejdź do sekcji Opinie

Siemens TXS1.EF10 to moduł podłączenia magistrali międzymodułowej systemu TX‑I/O™. Zapewnia transmisję sygnału CD oraz dystrybucję zasilania DC 24 V (CS) do modułów I/O i peryferiów. Dodatkowo wprowadza zasilanie peryferiów AC/DC 12–24 V (V~) do 6 A, zabezpieczone bezpiecznikiem T 10 A. Wyjmowane zaciski, łatwy dostęp do bezpiecznika i diody LED ułatwiają montaż na szynie DIN i diagnostykę. Format DIN 43880, IP30/IP20; może pełnić rolę modułu startowego zestawu od lewej strony.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 303,32 zł
szt.
Dostępność:
5-10 dni | + kurier, paczkomat 1-2 dni
Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł

Opis

TXS1.EF10 to moduł podłączenia magistrali międzymodułowej systemu Siemens TX‑I/O™. Służy do transmisji sygnału magistrali oraz przesyłu zasilania DC 24 V (CS) do modułów TX‑I/O i ich urządzeń peryferyjnych. Dodatkowo umożliwia wprowadzenie i dystrybucję zasilania dla peryferiów w zakresie AC/DC 12…24 V (V~) poprzez magistralę międzymodułową (zabezpieczone bezpiecznikiem T 10 A).

Najważniejsze cechy

  • Producent: Siemens
  • Model: TXS1.EF10
  • Typ: moduł podłączenia magistrali międzymodułowej (TX‑I/O™)
  • Funkcja: transmisja sygnału magistrali międzymodułowej oraz przesył zasilania DC 24 V (CS)
  • Zasilanie urządzeń peryferyjnych: AC/DC 12…24 V (V~), maks. 6 A (przez T 10 A)
  • Obudowa: format zgodny z DIN 43880
  • Instalacja: wyjmowane zaciski, dostęp do bezpiecznika bez demontażu modułu
  • Diagnostyka: diody LED dla zasilania peryferiów (V~) oraz zasilania DC 24 V (CS)

Zastosowanie

TXS1.EF10 stosuje się w zestawach modułów TX‑I/O™ jako moduł rozpoczynający (od lewej strony) lub element infrastruktury zestawu, zapewniający:

  • przesył DC 24 V (CS) do modułów I/O i ich peryferiów,
  • zasilanie peryferiów modułów I/O napięciem AC/DC 12…24 V (V~),
  • transmisję sygnału magistrali międzymodułowej (CD).

Budowa i złącza

Moduł posiada złącza śrubowe oraz złącza magistrali międzymodułowej (lewe i prawe). Połączenie elektryczne modułów na szynie realizowane jest automatycznie przez złącza magistrali po zamontowaniu urządzeń na szynie DIN.

Złącza śrubowe (oznaczenie „1” na obudowie)

  • 1 (CS): DC 24 V – zasilanie modułów i urządzeń peryferyjnych
  • 2 (CD): sygnał magistrali międzymodułowej

Złącza śrubowe (oznaczenie „3” na obudowie)

  • 3 (V~): zasilanie urządzeń peryferyjnych (AC/DC 12…24 V)
  • 4 (A): masa systemowa
  • 5 (CS): DC 24 V – zasilanie modułów I/O
  • 6 (CD): sygnał magistrali międzymodułowej

Złącza magistrali międzymodułowej

  • Prawe złącze magistrali: z magistralą zasilającą dla urządzeń peryferyjnych
  • Lewe złącze magistrali: bez magistrali zasilającej dla urządzeń peryferyjnych
  • Uwaga: źródło zasilania dla urządzeń peryferyjnych V~ dostępne jest tylko na prawym złączu magistrali międzymodułowej

Bezpiecznik i sygnalizacja LED

  • Bezpiecznik: T 10 A dla zasilania urządzeń peryferyjnych (wymienny, dostęp bez demontażu modułu)
  • LED zasilania peryferiów (V~): świeci, gdy zasilanie dla urządzeń peryferyjnych jest podłączone (> 22 V) i bezpiecznik jest sprawny; nie świeci przy braku zasilania na wejściu V~ lub przepalonym bezpieczniku
  • LED stanu zasilania DC (CS, „24V=”): świeci przy prawidłowym zasilaniu DC 24 V (CS > 21,5 V); nie świeci przy braku zasilania modułu (np. brak zasilania, uszkodzenie przetwornicy AC/DC w źródle zasilania, zwarcie w obwodzie DC 24 V na złączu CS)

Dane techniczne

  • Zasilanie peryferiów (V~, A): AC/DC 12…24 V
  • Maks. obciążenie zasilania peryferiów: 6,0 A
  • Zabezpieczenie zasilania peryferiów: bezpiecznik T 10 A (wymienny)
  • Magistrala komunikacji (CD, CS): zabezpieczenie przeciwzwarciowe
  • Zewnętrzne złącze magistrali: bez zabezpieczenia przeciw zwarciu lub nieprawidłowemu okablowaniu
  • Stopień ochrony (EN 60529): płyta czołowa IP30, podstawa z zaciskami IP20
  • Klasyfikacja (EN 60730): typ 1, poziom zanieczyszczeń 2, klasa ochrony III
  • Warunki pracy: -5…50°C, 5…95% r.h.
  • Warunki transportu: -25…70°C, 5…95% r.h.
  • Kolor obudowy: RAL 7035 (jasno szary)

Montaż i okablowanie

  • Montaż: szyna DIN 35 × 7,5 mm (TH35-7.5 wg EN60715)
  • Pozycja montażu: dowolna (wymagana właściwa wentylacja, aby nie przekroczyć 50°C)
  • Zaciski: wyjmowane
  • Przekroje przewodów: drut / linka bez tulejek / linka z tulejkami (DIN 46228/1): 0,6…2,5 mm² (w zależności od typu przewodu możliwe podłączenie także 2 żył zgodnie z danymi katalogowymi)
  • Maks. moment dokręcania: 0,6 Nm

Wymiary i masa

  • Szerokość modułu (wg rysunku wymiarowego): 32 mm
  • Masa: ok. 82 g (bez opakowania), ok. 102 g (z opakowaniem)

Podsumowanie

Siemens TXS1.EF10 to praktyczny moduł infrastruktury TX‑I/O™, który zapewnia ciągłość magistrali międzymodułowej (CD), przesył DC 24 V (CS) do modułów I/O oraz dystrybucję zasilania peryferiów AC/DC 12…24 V (V~) (do 6 A, przez T 10 A). Wyjmowane zaciski, łatwo dostępny bezpiecznik i sygnalizacja LED ułatwiają montaż oraz diagnostykę w rozdzielnicy.
