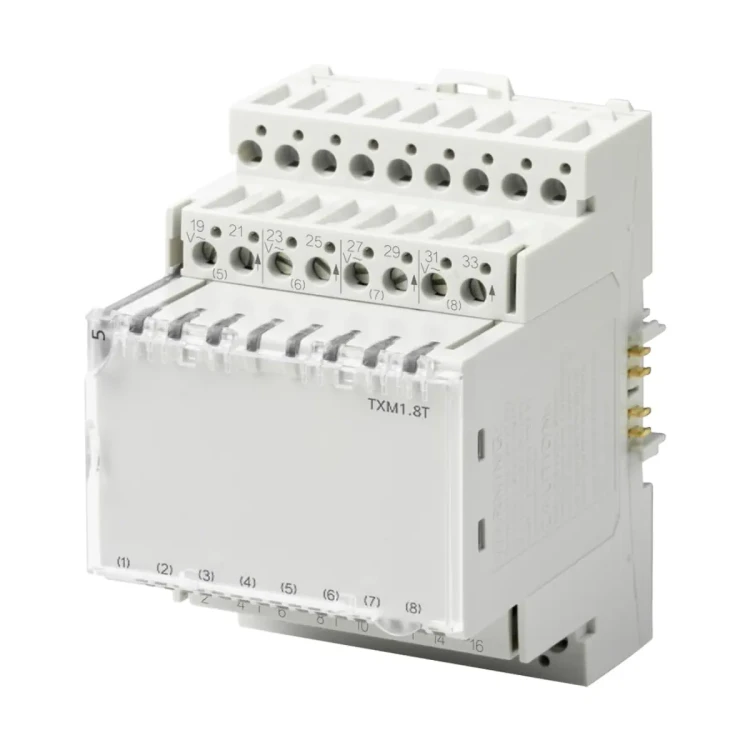

TXM1.8T Moduł 8 wyjść triakowych DO

TXM1.8T to moduł wyjściowy triakowy systemu Siemens TX-I/O™, przeznaczony do sterowania urządzeniami 24 V AC – w szczególności siłownikami termicznymi i elektrycznymi. Moduł udostępnia 8 cicho przełączanych wyjść triakowych, które można indywidualnie konfigurować jako: styk z podtrzymaniem, wyjście trójpołożeniowe lub wyjście PWM. Konstrukcja składa się z podstawy z zaciskami oraz wyjmowanej części elektronicznej, co ułatwia montaż, uruchomienie i szybką wymianę modułu bez ponownego okablowania.

Najważniejsze cechy

• Producent: Siemens
• Seria: TX-I/O™
• Model: TXM1.8T
• Typ: moduł wyjściowy triakowy
• Liczba wyjść: 8 × wyjście triakowe 24 V AC
• Konfiguracja wyjść (niezależnie dla każdego kanału): styk z podtrzymaniem / 3‑położeniowe / PWM
• Ciche przełączanie wyjść
• Diagnostyka: zielona dioda LED dla każdego wyjścia + dioda LED stanu modułu
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym (adres kodowany mechanicznie)
• Konstrukcja: podstawa z zaciskami + wyjmowana elektronika (szybka wymiana bez przepinania przewodów)
• Złącza: bezpośrednio na module (bez dodatkowych listew zaciskowych)
• Etykietowanie: zdejmowana przezroczysta kieszeń na etykietę + etykieta dwustronna do opisu wyjść

Zastosowanie

TXM1.8T jest przeznaczony do sterowania obciążeniami 24 V AC, m.in.:

• siłownikami elektrycznymi 24 V AC (np. zaworów i przepustnic) w sterowaniu 3‑stawnym,
• siłownikami termicznymi 24 V AC sterowanymi sygnałem PWM,
• innymi urządzeniami wykonawczymi 24 V AC w funkcji styku z podtrzymaniem.

Funkcje wyjść

• BO Triak NO / BO Triak NC: styk z podtrzymaniem (Q250_T)
• BO 3‑Pos Triak: impulsy / sygnał sterujący / wyjście trójpołożeniowe do sterowania siłownikiem (Y250_T)
• BO PWM: wyjście z modulowaną szerokością impulsu (PWM)

Wskaźniki, adresowanie i diagnostyka

• Zielone diody LED sygnalizują stan poszczególnych wyjść.
• Dioda LED stanu modułu jest widoczna przez przezroczysty wtyk adresowy i służy również do diagnostyki.
• Wtyk adresowy jest wymagany do pracy modułu (adres zakodowany mechanicznie we wtyku).
• Podczas wymiany części elektronicznej należy podnieść wtyk adresowy (pozostaje w gnieździe adresowym modułu w podstawce).

Podłączenie elektryczne (wyjścia 24 V AC)

• Wspólne zasilanie 24 V AC dla wszystkich wyjść jest pobierane z zacisku V~ połączenia magistrali międzymodułowej.
• Dwa zaciski na każde wyjście są dostępne do podłączenia obciążenia.
• Triak zamyka styk do A (zero systemowe).
• Każde wyjście jest indywidualnie zabezpieczone przed przeciążeniem.

Przyporządkowanie zacisków

• AC 24 V (zasilanie obciążenia): zaciski 2, 6, 10, 14, 19, 23, 27, 31 (dla wyjść 1…8)
• Wyjście przełączania (triak): zaciski 4, 8, 12, 16, 21, 25, 29, 33 (triak zamyka styk do A)

Dane techniczne

• Zasilanie (złącze magistrali z boku): 21,5…26 V DC (SELV lub PELV)
• Maks. pobór mocy: 1,0 W
• Liczba wyjść przełączających: 8
• Napięcie przełączania: 24 V AC
• Zasilanie 24 V AC wyjść: z magistrali międzymodułowej
• Maks. prąd obciążenia na wyjście:
• • AO 3‑Pos triac: 250 mA / 6 VA na wyjście
  • AO PWM: 125 mA / 3 VA na wyjście*
  • BO Triac NO/NC: 125 mA / 3 VA na wyjście*
• Maks. obciążenie łącznie na moduł: 1 A / 24 VA (dla wszystkich 8 wyjść)
• Maks. prąd załączenia na wyjście: 500 mA / 12 VA do maks. 90 s
• Dopuszczalna długość przewodów sygnałowych: maks. 300 m
• Bezpiecznik toru 24 V AC: T 10 A (w zasilaczu / module podłączenia magistrali)
• Stopień ochrony: elementy płyty czołowej IP30, podstawa z zaciskami IP20
• Temperatura pracy: –5…50 °C
• Wilgotność pracy: 5…95% r.h.
• Temperatura transportu/składowania: –25…70 °C
• Klasa ochrony: III
• Kolor: RAL 7035 (jasnoszary)
• Masa (bez / z opakowaniem): 178 g / 199 g

*Uwaga dot. obciążenia: 250 mA / 6 VA na wyjście jest dopuszczalne dla wyjść PWM oraz BO Triac NO/NC, jeżeli wykorzystywane są tylko 4 wyjścia na module.

Zaciski i okablowanie (mechanika)

• Materiał przewodów: drut lub skrętka miedziana
• Zaciski wyjmowane
• Przekroje przewodów (zakresy):
• • Drut: 1 × 0,5…4,0 mm² lub 2 × 0,6…1,5 mm²
  • Linka bez tulejek: 1 × 0,5…2,5 mm² lub 2 × 0,6…1,5 mm²
  • Linka z tulejkami (DIN 46228/1): 1 × 0,25…2,5 mm² lub 2 × 0,6…1,5 mm²
• Maks. moment dokręcania: 0,6 Nm
• Otwory testowe: średnica 1,8…2,0 mm

Montaż

• Moduły TX-I/O™ mogą być montowane w dowolnej pozycji.
• Należy zapewnić odpowiednią wentylację, aby nie została przekroczona dopuszczalna temperatura otoczenia (maks. 50°C).
• Konstrukcja (podstawa + wyjmowana elektronika) umożliwia szybką wymianę modułu bez ponownego okablowania i bez wpływu na działanie pozostałych modułów I/O.

Informacje do zamówienia

• Typ: TXM1.8T
• Numer magazynowy: S55661-J106
• Dostawa: podstawa zaciskowa i jednostka elektroniczna dostarczane razem (w tym samym opakowaniu)

Podsumowanie

Siemens TXM1.8T to kompaktowy moduł 8 wyjść triakowych 24 V AC do systemu TX-I/O™, idealny do sterowania siłownikami i obciążeniami 24 V AC w automatyce budynkowej. Elastyczna konfiguracja kanałów (styk z podtrzymaniem / 3‑położeniowe / PWM), ciche przełączanie, czytelna sygnalizacja LED oraz konstrukcja ułatwiająca serwis i wymianę bez przepinania przewodów sprawiają, że jest to praktyczne rozwiązanie do rozproszonych szaf I/O.
