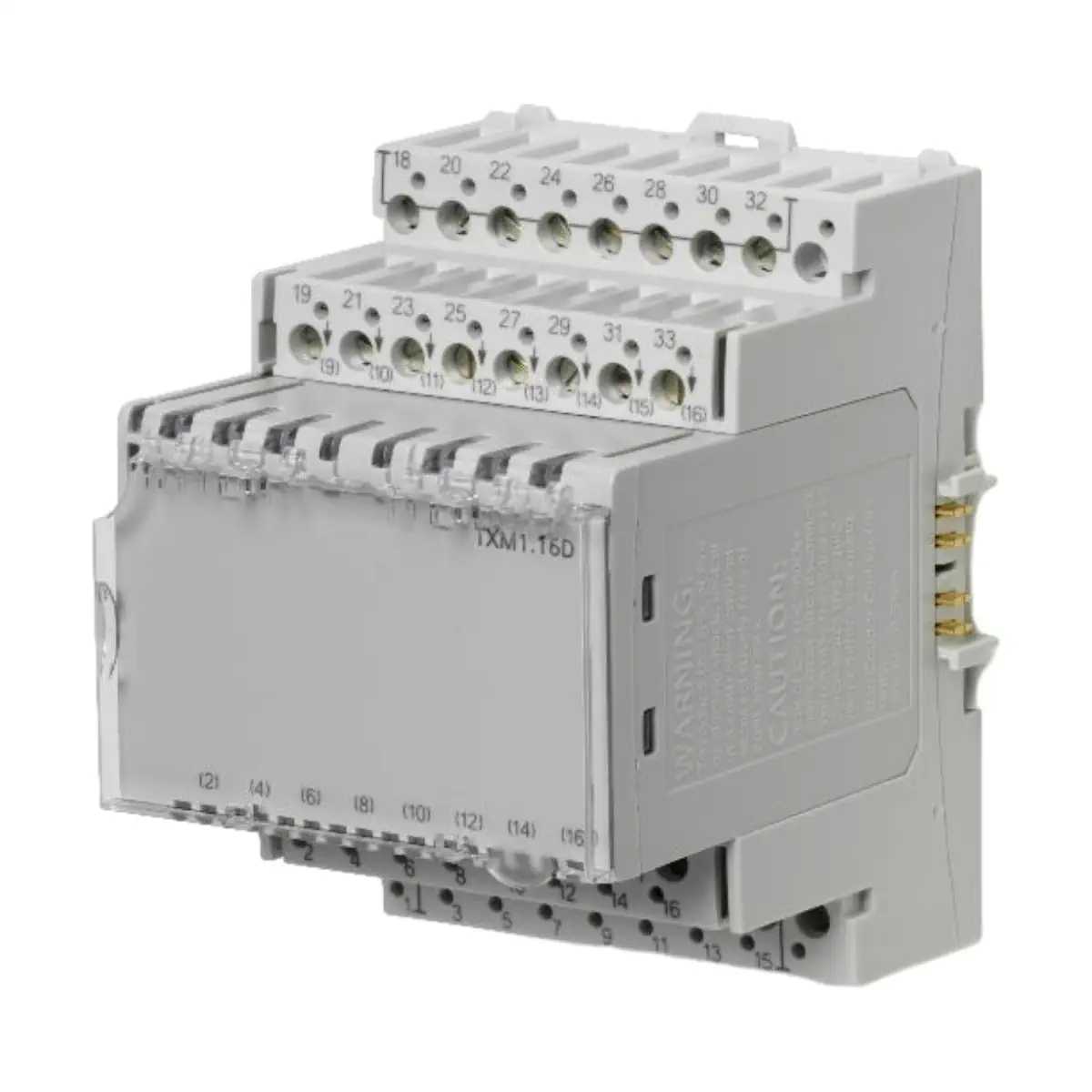

TXM1.16D Moduł 16 wejść cyfrowych DI

TXM1.16D to moduł 16 wejść dwustanowych z rodziny TX‑I/O™ firmy Siemens, przeznaczony do podłączania beznapięciowych styków oraz sygnałów impulsowych w systemach automatyki budynkowej. Każde wejście posiada zieloną diodę LED sygnalizującą stan, a same wejścia mogą być indywidualnie konfigurowane jako wejścia dwustanowe, impulsowe (z funkcją pamięci) lub zliczające do 10 Hz (dla wejść 1…8).

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.16D
• Rodzina: TX‑I/O™
• Typ: moduł wejść dwustanowych
• Liczba wejść: 16
• Sygnalizacja: zielona dioda LED dla każdego wejścia + dioda stanu modułu we wtyku adresowym
• Konfiguracja wejść: każde wejście niezależnie jako dwustanowe / impulsowe (z pamięcią) / zliczające
• Zliczanie impulsów: do 10 Hz (dla TXM1.16D tylko wejścia 1…8)
• Obudowa: format zgodny z DIN
• Konstrukcja modułowa: podstawa z zaciskami + wyjmowana część elektroniczna modułu
• Połączenia: złącza bezpośrednio na module (bez dodatkowych listew zaciskowych)
• Montaż: możliwy pod dowolnym kątem (wymagana prawidłowa wentylacja, max. 50°C)

Zastosowanie

TXM1.16D służy do wprowadzania sygnałów dwustanowych i impulsowych z urządzeń peryferyjnych (np. styki beznapięciowe, przyciski, przełączniki wielostanowe, wybrane wejścia jako licznik impulsów) do systemu TX‑I/O™. Mechaniczne styki muszą być beznapięciowe, a przełączniki elektroniczne muszą spełniać wymagania SELV/PELV.

Funkcje i obsługiwane typy sygnałów

• Wskazanie stanu: styk beznapięciowy z podtrzymaniem N/O lub N/C
• Stan impulsu: styk beznapięciowy impulsowy N/O lub N/C
• Przycisk: przycisk pojedynczy/podwójny, beznapięciowy N/O lub N/C
• Sygnał wielostanowy: wejście beznapięciowe 2…8 stanów
• Licznik impulsów: zliczanie dla styku beznapięciowego N/O, maks. 10 Hz (tylko wejścia 1…8)

Wskaźniki, diagnostyka i elementy modułu

• LED wejść: każda dioda sygnalizuje stan odpowiedniego wejścia (TXM1.16D: diody zielone).
• LED stanu modułu: sygnalizacja na przezroczystym wtyku adresowym (wykorzystywana także diagnostycznie).
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku.
• Wymiana elektroniki: przy wymianie części elektronicznej należy obrócić wtyk adresowy (pozostaje w gnieździe adresowym).
• Etykieta opisowa: zdejmowana przezroczysta pokrywa (kieszeń etykiety) do opisu wejść.

Podłączenie i okablowanie

• Zasilanie modułu (szyna boczna): DC 21,5…26 V (SELV/PELV).
• Długość przewodu do urządzeń peryferyjnych: maks. 300 m.
• Wejścia: nie są galwanicznie odseparowane od układów elektroniki; styk mechaniczny musi być beznapięciowy.
• Opis zacisków: zaciski masy systemowej ⊥ (–) oraz wejścia (+) są wyprowadzone parami dla każdego kanału.
• Masa systemowa: zaciski masy (np. 1, 3, 5 itd.) mają potencjał masy systemowej i są wzajemnie połączone w części wyjmowanej modułu (po wyjęciu modułu połączenia zostają przerwane).

Dane techniczne

• Napięcie zasilania: DC 21,5…26 V (SELV/PELV)
• Maks. pobór mocy: 1,4 W
• Ochrona złączy: wszystkie złącza modułów – zabezpieczenie przed zwarciem zacisków i niewłaściwymi połączeniami AC/DC 24 V; zewnętrzne złącze magistrali – brak zabezpieczenia
• Parametry wejść (styki): DC 21,5…25 V; prąd styku 1,6 mA (prąd początkowy 10 mA)
• Rezystancja styku zamkniętego: maks. 200 Ω
• Rezystancja izolacji przy styku otwartym: min. 50 kΩ
• Czasy przełączania (min. czas zamk./otw. / max. czas powrotu):
  • styk z podtrzymaniem: 80 ms / 40 ms
  • styk impulsowy: 50 ms / 30 ms
  • styk zliczający: 40 ms / 30 ms, maks. 10 Hz
• Klasa ochrony: III
• Stopień ochrony obudowy: elementy płyty czołowej IP30, podstawa z zaciskami IP20
• Warunki pracy: –5…50°C; 5…95% r.h. (bez podania kondensacji)
• Warunki transportu: –25…70°C; 5…95% r.h.
• Kolor: RAL 7035 (jasnoszary)
• Waga: 199 g (bez opakowania) / 220 g (z opakowaniem)

Zaciski – dane montażowe

• Przewody (miedź, drut lub skrętka): dopuszczalne przekroje:
  • drut: 1 × 0,5 mm² lub 2 × 0,6 mm² do 1,5 mm²
  • linka bez tulejek: 1 × 0,5 mm² do 2,5 mm² lub 2 × 0,6 mm² do 1,5 mm²
  • linka z tulejkami: 1 × 0,25 mm² do 2,5 mm² lub 2 × 0,6 mm² do 1,5 mm²
• Wkrętak: Nr 1, średnica główki ≤ 4,5 mm
• Maks. moment dokręcania: 0,6 Nm
• Otwory testowe: 1 × 1,8…2,0 mm

Wymiary

• Format: DIN 43 880
• Wymiary (wg rysunku): 108 × 90 × 64 mm

Podsumowanie

Siemens TXM1.16D to uniwersalny moduł 16 wejść dwustanowych TX‑I/O™ z czytelną sygnalizacją LED każdego kanału, elastyczną konfiguracją wejść oraz wygodną konstrukcją (podstawa z zaciskami i wyjmowana elektronika) ułatwiającą montaż i serwis. Obsługa wejść impulsowych i funkcja zliczania do 10 Hz (dla wejść 1…8) pozwalają dopasować moduł do typowych sygnałów obiektowych w instalacjach automatyki budynkowej.
