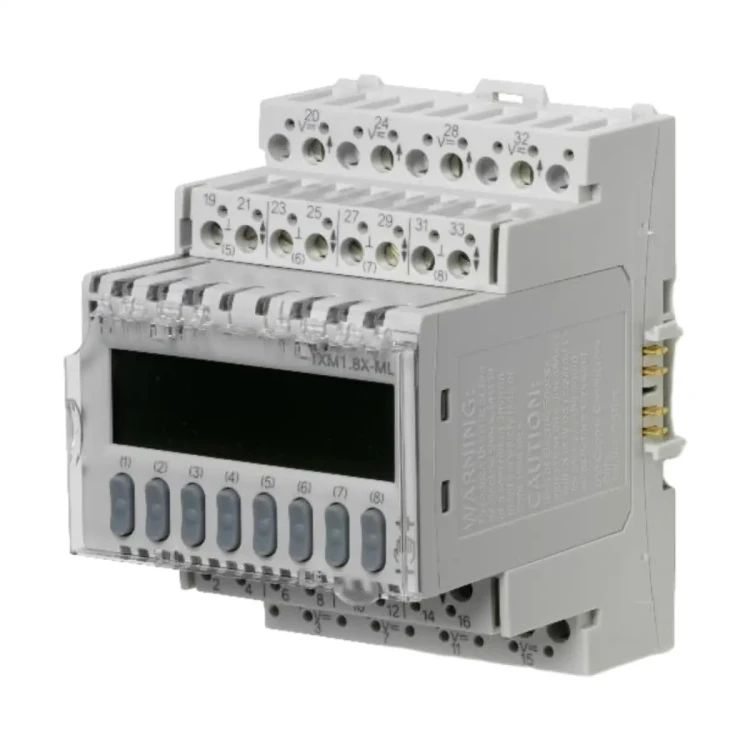

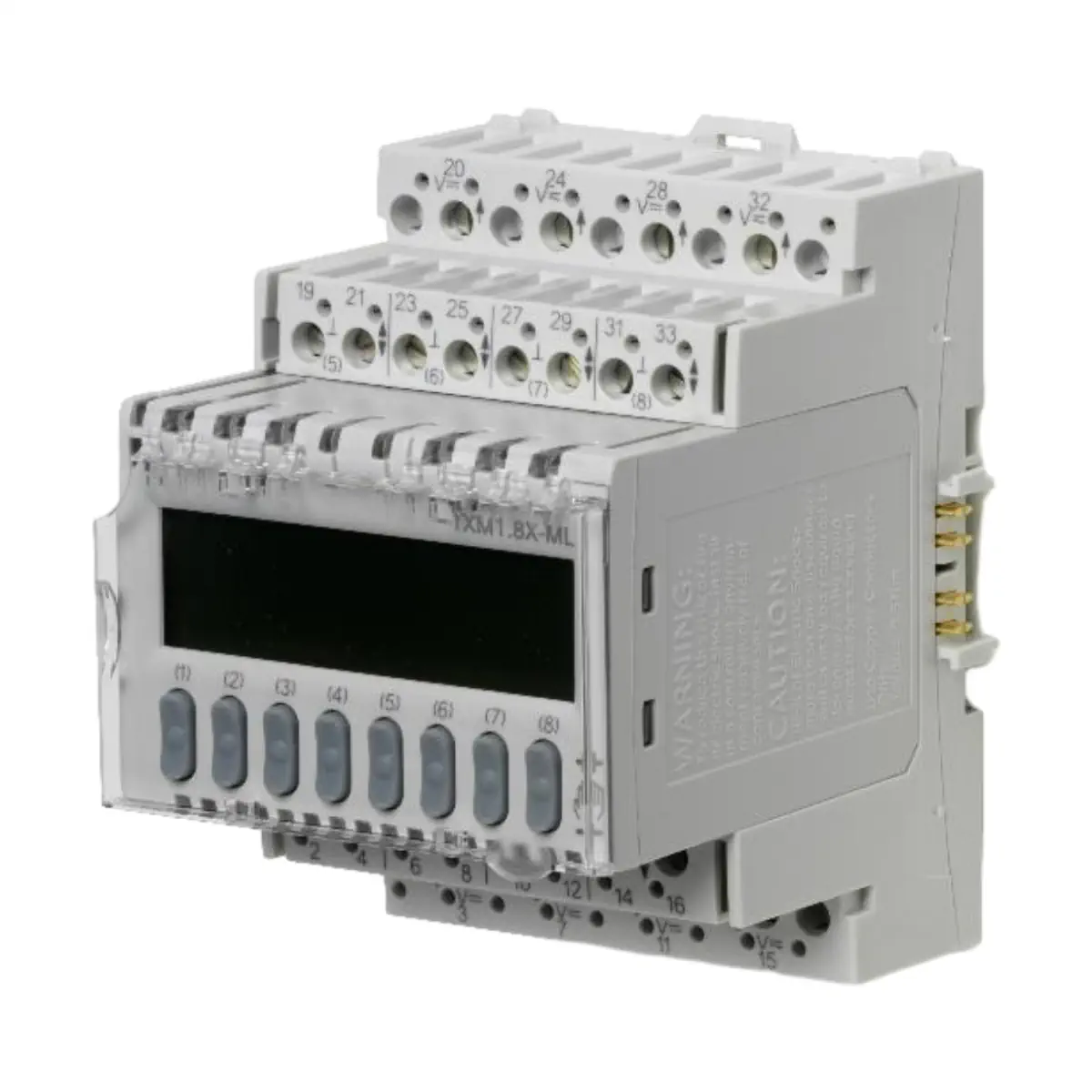

TXM1.8X-ML Moduł 8 wejść/wyjść super-uniwersalnych AI, AO, DI, sterowanie ręczne, wyświetlacz LCD

TXM1.8X-ML to moduł TX-I/O™ super uniwersalny firmy Siemens z 8 uniwersalnymi punktami I/O, które można indywidualnie konfigurować jako wejścia dwustanowe (z podtrzymaniem, impulsowe, zliczające), wejścia analogowe (m.in. 0…10 V, 0/4…20 mA, czujniki rezystancyjne i temperatury) oraz wyjścia analogowe (0…10 V, a dla wyjść 5…8 także 4…20 mA). Wersja -ML posiada wyświetlacz LCD oraz przyciski lokalnego sterowania (forsowania) z sygnalizacją trybu (LO/ID zgodnie z ISO 16484-2), co ułatwia uruchomienie i diagnostykę bezpośrednio na module.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8X-ML
• Typ: moduł I/O TX-I/O™ (super uniwersalny), format obudowy zgodny z DIN
• Liczba punktów: 8 uniwersalnych wejść/wyjść, konfigurowanych indywidualnie
• Wyświetlacz i obsługa lokalna: LCD + przyciski sterowania ręcznego (forsowanie), wskaźnik LO/ID wg ISO 16484-2
• Wejścia dwustanowe: styki beznapięciowe N/O i N/C (z podtrzymaniem), wejścia impulsowe, wejścia zliczające
• Zliczanie impulsów: do 100 Hz (licznik elektroniczny) lub do 25 Hz (licznik mechaniczny)
• Wejścia analogowe: m.in. 0…10 V, 0/4…20 mA, pomiar rezystancji oraz czujniki temperatury (Ni1000, Pt1000, PTC, NTC)
• Wyjścia analogowe: 0…10 V oraz 4…20 mA (tylko wyjścia 5…8)
• Sygnalizacja: zielone diody LED stanu dla każdego punktu I/O + diody LED diagnostyczne
• Montaż i serwis: podstawa z zaciskami + wyjmowana część elektroniczna (szybka wymiana bez przepinania przewodów)
• Podłączenia: wszystkie złącza bezpośrednio na module (bez dodatkowych listew zaciskowych)
• Etykieta: dwustronna etykieta do opisu wejść/wyjść

Zastosowanie

TXM1.8X-ML jest przeznaczony do elastycznej rozbudowy systemów automatyki budynkowej o wejścia i wyjścia, w szczególności tam, gdzie wymagane jest łączenie różnych typów sygnałów w jednym module (dwustanowych, impulsowych, zliczających oraz analogowych). Dzięki LCD i lokalnemu forsowaniu ułatwia uruchomienie, testowanie oraz diagnostykę obwodów peryferyjnych.

Funkcje i działanie

Konfigurowalne punkty I/O

• Wejścia dwustanowe (sygnalizacja): styk beznapięciowy N/O lub N/C (z podtrzymaniem).
• Wejścia impulsowe: styk beznapięciowy N/O lub N/C (impulsowy).
• Wejścia zliczające: zliczanie impulsów stykami beznapięciowymi (max. 100 Hz dla licznika elektronicznego, max. 25 Hz dla mechanicznego).
• Wejścia analogowe: napięcie, prąd, rezystancja oraz czujniki temperatury.
• Wyjścia analogowe: 0…10 V; 4…20 mA dostępne dla wyjść 5…8.

Wskaźniki LED i diagnostyka

• Zielone LED I/O: sygnalizują stan poszczególnych wejść/wyjść oraz są wykorzystywane diagnostycznie.
• Dioda LED stanu modułu: informuje o stanie pracy modułu i wspiera diagnostykę.

Lokalne sterowanie (forsowanie) i LCD (TXM1.8X-ML)

• Włączenie/wyłączenie trybu lokalnego: przycisk środkowy.
• Zmiana wartości sygnału wyjściowego: przyciski „+” oraz „–”.
• Forsowanie dotyczy tylko wyjść: próba nadpisania wejścia powoduje wskazanie informacji o błędzie.
• Żółta dioda LED: wskazuje aktywny tryb lokalnego sterowania (forsowania).
• LCD prezentuje m.in.: rodzaj sygnału, symboliczne przedstawienie przetwarzanych wartości oraz informacje diagnostyczne.
• Wymagania bezpieczeństwa: funkcje bezpieczeństwa muszą być realizowane przez rozwiązania zewnętrzne; lokalne sterowanie nie jest przeznaczone do wyłączania awaryjnego.

Wtyk adresowy

• Moduł działa tylko z zainstalowanym wtykiem adresowym.
• Adres modułu jest mechanicznie zakodowany we wtyku adresowym.
• Podczas wymiany części elektronicznej modułu należy obrócić wtyk adresowy (pozostaje on w gnieździe adresowym).

Podłączenie elektryczne i okablowanie

• Zasilanie modułu (szyna podłączeniowa z boku): 21,5…26 V DC (SELV/PELV).
• Przewody pomiarowe: drut lub skrętka miedziana; maks. długość 300 m.
• Wyjście DC 24 V (zasilanie urządzeń peryferyjnych): dostępne na zaciskach 3, 11, 20, 28; prąd łączny dla modułu max. 200 mA (dla wszystkich 4 złączy).
• Wyjście AC/DC (zasilanie urządzeń peryferyjnych): 12…24 V AC/DC na zaciskach 7, 15, 24, 32; prąd łączny dla modułu max. 4 A (dla wszystkich 4 złączy).
• Wejścia dwustanowe: mechaniczny styk musi być beznapięciowy; przełączniki elektroniczne muszą spełniać wymagania SELV/PELV.
• Ekranowanie: przewód licznika impulsów o częstotliwości > 1 Hz, prowadzony wspólnie z przewodem wejścia analogowego na odległości > 10 m, powinien być ekranowany.

Dane techniczne

• Napięcie zasilania: 21,5…26 V DC
• Maksymalny pobór mocy: 2,3 W
• Wejścia dwustanowe / zliczające (parametry elektryczne):
  • Styk napięciowy: DC 21,5…25 V
  • Styk prądowy: 1,0 mA (prąd początkowy 6 mA)
  • Rezystancja styku zamkniętego: max. 200 Ω
  • Rezystancja izolacji przy styku otwartym: min. 50 kΩ
  • Maks. częstotliwość zliczania: 25 Hz (mechaniczny) / 100 Hz (elektroniczny)
  • Pamięć licznika: 0…4,3 × 10⁹ (licznik 32-bit)
• Wejścia analogowe – napięcie: 0…10 V (nad/podzakres: -1,5…11,5 V), rozdzielczość 1 mV
• Wejścia analogowe – prąd: 4…20 mA (1,6…22,4 mA) lub 0…20 mA (-3,0…23 mA), rozdzielczość 1 µA
• Wejścia analogowe – rezystancja: 0…2500 Ω (nad/podzakres: 0…2650 Ω), rozdzielczość 0,1 Ω
• Wejścia temperatury (wybrane zakresy):
  • Pt1000 (PT1K375): -50…+180°C (nad/podzakres: -52,5…185,0°C), rozdzielczość 0,01 K
  • Pt1000 (PT1K385): -50…+400°C (zakres rozszerzony do 600°C), nad/podzakres: -52,5…610°C, rozdzielczość 0,02 K
  • Ni1000: -50…+150°C (nad/podzakres: -52,5…155,0°C), rozdzielczość 0,01 K
  • PTC (T1): -50…+130°C (zakres rozszerzony do 150°C), nad/podzakres: -52,5…155°C, rozdzielczość 0,01 K
  • NTC 10 K: -40…+115°C (nad/podzakres: -52,5…155°C), rozdzielczość 0,01 K (przy 25°C)
  • NTC 100 K: -40…+125°C (nad/podzakres: -52,5…155°C), rozdzielczość 0,01 K (przy 25°C)
• Wyjścia analogowe – napięcie: 0…10 V (nad/podzakres: -0,05…10,6 V), rozdzielczość 1 mV, prąd wyjściowy max. 1 mA
• Wyjścia analogowe – prąd (wyjścia 5…8): 4…20 mA (nad/podzakres: 3,92…20,96 mA), rozdzielczość 1 µA; rezystancja obciążenia 0…500 Ω
• Stopień ochrony: IP30 (elementy płyty czołowej), IP20 (podstawa z zaciskami)
• Warunki pracy: -5…50°C; 5…95% r.h.
• Kolor: RAL 7035 (jasnoszary)
• Masa: 211 g (bez opakowania) / 232 g (z opakowaniem)

Montaż

• Moduł może być montowany pod dowolnym kątem.
• Należy zapewnić właściwą wentylację, aby nie dopuścić do przekroczenia maks. temperatury 50°C.
• Podstawa z zaciskami oraz wyjmowana część elektroniczna ułatwiają montaż, uruchomienie i szybką wymianę modułu bez zmian w okablowaniu.

Wymiary

• Wymiary (wg rysunku, mm): 90 / 77,5 / 108
• Dodatkowe wymiary (wg rysunku, mm): 98, 67, 45, 70, 64, 44, 22, 7,1, 3
• Format obudowy: DIN 43 880

Podsumowanie

Siemens TXM1.8X-ML to wszechstronny moduł TX-I/O™ z 8 konfigurowalnymi punktami I/O, łączący obsługę sygnałów dwustanowych, impulsowych, zliczających oraz analogowych (w tym czujników temperatury). Wbudowany LCD, lokalne forsowanie i rozbudowana sygnalizacja LED pozwalają szybko uruchamiać instalację oraz diagnozować sygnały bezpośrednio na obiekcie.
