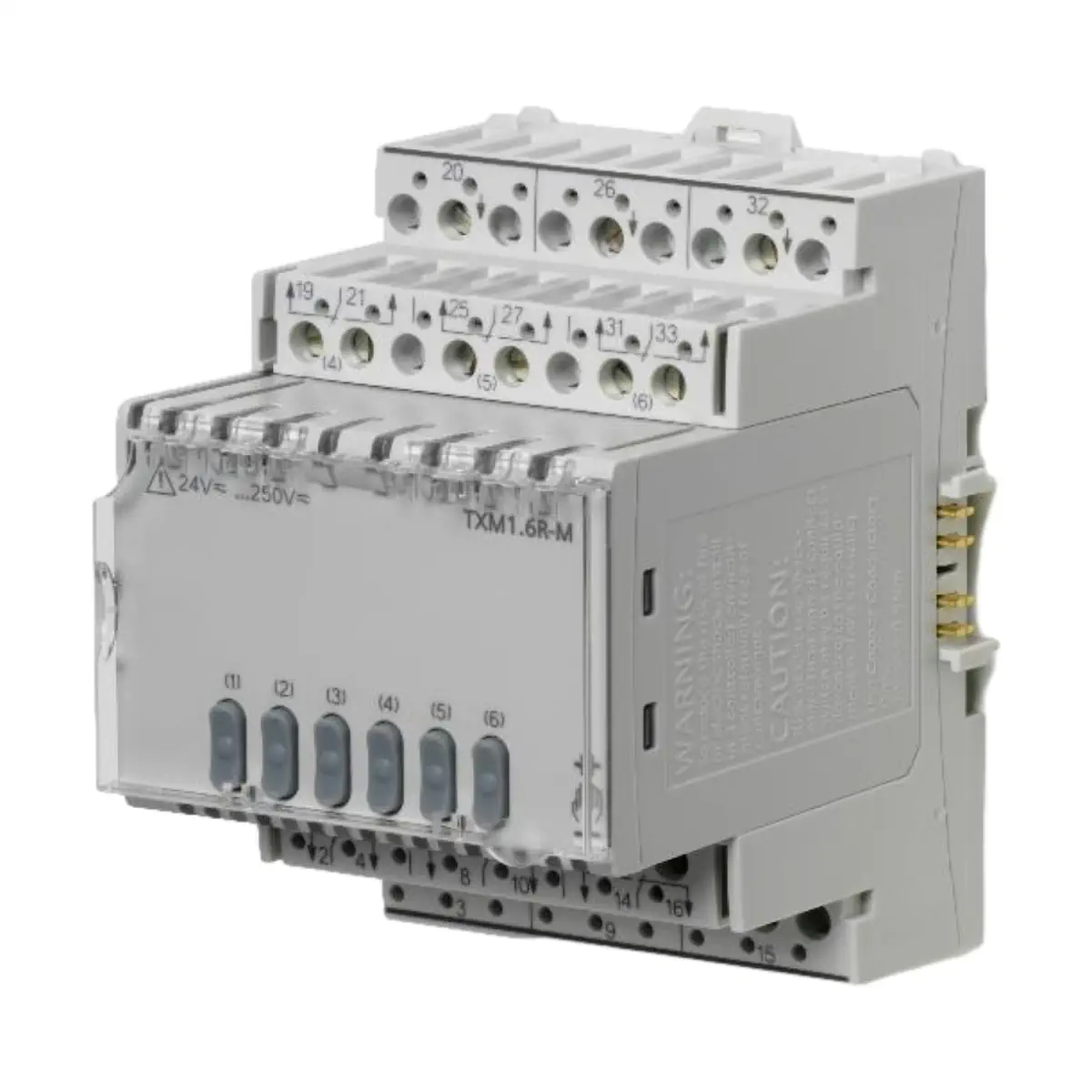

TXM1.6R-M Moduł 6 wyjść przekaźnikowych DO, sterowanie ręczne

Siemens TXM1.6R-M to moduł przekaźnikowy systemu TX‑I/O™ w obudowie DIN, przeznaczony do realizacji wyjść przełączających w automatyce budynkowej. Oferuje 6 bezpotencjałowych wyjść przekaźnikowych (styki przełączające) z trójkolorową sygnalizacją LED stanu (czerwona/żółta/zielona) oraz przyciskami lokalnego sterowania zgodnymi z ISO 16484-2, co ułatwia uruchomienie i diagnostykę bezpośrednio na obiekcie.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.6R-M
• Rodzina: TX‑I/O™
• Typ: moduł przekaźnikowy (6 wyjść)
• Wyjścia: 6 × bezpotencjałowe styki przełączające (N/O, N/C)
• Konfigurowalne funkcje wyjść: styk z podtrzymaniem, impulsowy, 1…3‑stopniowy, wyjście trójpołożeniowe do sterowania siłownikiem
• Sygnalizacja: trójkolorowe diody LED dla każdego wyjścia (czerwona/żółta/zielona) + LED stanu modułu we wtyku adresowym
• Sterowanie lokalne: przyciski lokalnego sterowania (ISO 16484-2) + żółta dioda LED trybu lokalnego
• Mieszane napięcia na sąsiednich punktach I/O: AC 250 V lub SELV/PELV 24 V oraz mieszane fazy
• Konstrukcja do szybkiego montażu: podstawa z zaciskami + wyjmowana część elektroniczna, automatyczne podłączenie do magistrali międzymodułowej
• Możliwość szybkiej wymiany modułu I/O bez zmiany połączeń (z zachowaniem funkcjonalności pozostałych modułów)

Zastosowanie

TXM1.6R-M służy do sterowania obciążeniami przełączanymi (np. styczniki, napędy w trybie trójpołożeniowym, stopnie pracy) w systemach automatyki budynkowej z modułami TX‑I/O™. Bezpotencjałowe styki przekaźników oraz możliwość prowadzenia mieszanych napięć i faz na sąsiednich punktach I/O ułatwiają integrację z różnymi typami obwodów w jednej rozdzielnicy.

Funkcje i działanie

Konfiguracja wyjść

Moduł obsługuje różne funkcje I/O dla wyjść przekaźnikowych, w tym m.in.:

• Przekaźnik N/O 250 V oraz przekaźnik N/C 250 V
• Przekaźnik z podtrzymaniem (styk przełączający N/O, N/C)
• Impuls On/Off (warianty impulsowe)
• Wyjścia wielostanowe (1…6‑stanowe) z elektronicznym wzajemnym blokowaniem
• Wyjście trójpołożeniowe do sterowania (OTWÓRZ/ZAMKNIJ) z wewnętrznym algorytmem czasu przejścia

Lokalne sterowanie (TXM1.6R-M)

• Przycisk środkowy: włącza/wyłącza lokalny tryb sterowania.
• Przycisk „+”: aktywuje przekaźnik lub przechodzi do wyższego stopnia (zależnie od funkcji); możliwe powtarzanie/podtrzymanie do wstrzymania forsowania po osiągnięciu wartości krańcowej.
• Przycisk „–”: dezaktywuje przekaźnik lub przechodzi do niższego stopnia (zależnie od funkcji); możliwe powtarzanie/podtrzymanie do wstrzymania forsowania po osiągnięciu wartości krańcowej.
• Żółta dioda LED: sygnalizuje aktywny lokalny tryb sterowania.
• Uwaga eksploatacyjna: wszystkie funkcje bezpieczeństwa muszą być realizowane zewnętrznie; lokalne sterowanie nie jest przeznaczone do wyłączania awaryjnego.

Wskaźniki, diagnostyka i adresowanie

• LED wyjść: każda dioda LED sygnalizuje stan przekaźnika; w TXM1.6R-M diody są trójkolorowe (czerwona/żółta/zielona) i mogą wskazywać m.in. alarm/serwis/normalną pracę, jeśli funkcja modułu na to pozwala.
• LED stanu modułu: dioda we wtyku adresowym sygnalizuje stan pracy modułu i może wspierać diagnostykę.
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku.

Wyjścia przekaźnikowe i okablowanie

• Liczba wyjść: 6 (styki przełączające)
• Styki: bezpotencjałowe, niewewnętrznie połączone (napięcie przełączane należy doprowadzić oddzielnie do każdego wyjścia)
• Mieszane napięcia/fazy: dopuszczalne na sąsiednich wyjściach (AC 250 V lub SELV/PELV 24 V)
• Wymóg instalacyjny: złącza wymagają podłączenia do N i PE urządzenia obiektowego

Dane techniczne

• Zasilanie: DC 21,5…26 V (SELV lub PELV zgodne z HD384)
• Maks. pobór mocy: 1,9 W
• Zabezpieczenie złącza magistrali (z boku): brak zabezpieczenia przeciw zwarciu i nieprawidłowemu okablowaniu AC/DC 24 V
• Napięcie przełączane (max.): AC 250 V / DC 30 V
• Napięcie przełączane (min.): AC/DC 12 V
• Prąd znamionowy AC: max. 4 A (obciążenie rezystancyjne), 3 A (obciążenie indukcyjne)
• Prąd znamionowy DC: max. 3 A (obciążenie rezystancyjne) przy DC 30 V
• Prąd załączania: max. 10 A (1 s)
• Czas reakcji / czas powrotu: 7 ms / 3 ms (typowo)
• Izolacja: wzmocniona izolacja pomiędzy wyjściami przekaźnikowymi i częścią elektroniczną, AC 3750 V (EN 60730-1)
• Zewnętrzne zabezpieczenia przewodów: bezpiecznik zwłoczny max. 10 A; rozłącznik obwodu max. 13 A; charakterystyka B, C lub D wg EN 60898
• Stopień ochrony (EN 60529): elementy płyty czołowej IP30, baza zaciskowa IP20
• Warunki pracy: –5…50 °C; 5…95% r.h. (bez podanej kondensacji)
• Warunki transportu: –25…70 °C; 5…95% r.h.
• Kolor: RAL 7035 (jasnoszary)
• Waga: 241 g (bez opakowania) / 262 g (z opakowaniem)

Zaciski i montaż

• Montaż: moduły TX‑I/O™ mogą być montowane pod dowolnym kątem; należy zapewnić wentylację, aby nie przekroczyć maks. temperatury otoczenia 50°C.
• Zaciski (wyjmowane):
  • drut: 1 × 0,5…4 mm² lub 2 × 0,6…1,5 mm²
  • linka bez tulejek: 1 × 0,5…2,5 mm² lub 2 × 0,6…1,5 mm²
  • linka z tulejkami (DIN 46228/1): 1 × 0,25…2,5 mm² lub 2 × 0,6…1,5 mm²
• Wkrętak: nr 1 (łeb gniazdowy lub rowkowy), średnica główki 4,5 mm
• Maks. moment dokręcania: 0,6 Nm
• Otwory testowe: 1,8…2,0 mm

Podsumowanie

Siemens TXM1.6R-M to 6‑kanałowy moduł przekaźnikowy TX‑I/O™ z trójkolorową sygnalizacją LED i lokalnym sterowaniem przyciskami, zaprojektowany do elastycznej realizacji funkcji przełączających (w tym wyjść impulsowych, stopniowych i trójpołożeniowych). Konstrukcja z wyjmowaną elektroniką, możliwość prowadzenia mieszanych napięć na sąsiednich wyjściach oraz szybka diagnostyka czynią go praktycznym rozwiązaniem do rozdzielnic automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z dyrektywą 2012/19/UE (WEEE) oraz lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Montaż, podłączenie, uruchomienie i serwis powinny być wykonywane wyłącznie przez osoby posiadające odpowiednią wiedzę techniczną, zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do zasilania napięciem DC 21,5...26 V SELV/PELV. Należy stosować wyłącznie właściwe zasilanie zgodne z dokumentacją producenta.
• Złącze magistrali z boku nie jest zabezpieczone przed zwarciem ani nieprawidłowym okablowaniem AC/DC 24 V. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Przed rozpoczęciem montażu, podłączania lub prac serwisowych należy odłączyć zasilanie i zabezpieczyć instalację przed przypadkowym załączeniem.
• Wszystkie styki przekaźnikowe wyjść są bezpotencjałowe i nie są wewnętrznie połączone. Przełączane napięcia należy doprowadzić oddzielnie do każdego wyjścia, zgodnie ze schematem połączeń.
• Dopuszczalne jest podłączanie napięcia sieciowego AC 250 V oraz obwodów SELV/PELV 24 V do sąsiednich wyjść wyłącznie zgodnie z dokumentacją i obowiązującymi przepisami instalacyjnymi.
• Dla podłączonych przewodów wyjściowych należy stosować zewnętrzne zabezpieczenia: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A, charakterystyka B, C lub D wg EN 60898.
• Nie należy przekraczać dopuszczalnych parametrów wyjść: maks. AC 250 V / DC 30 V oraz maksymalnych prądów i obciążeń określonych przez producenta. Przeciążenie może prowadzić do uszkodzenia modułu lub instalacji.
• Moduł można montować pod dowolnym kątem, jednak należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnej temperatury otoczenia pracy od -5 do 50°C.
• Urządzenie działa wyłącznie z zainstalowanym wtykiem adresowym. Brak wtyku adresowego powoduje stan bezpieczny, nieaktywny.
• Podczas wymiany części elektronicznej modułu należy najpierw odchylić wtyk adresowy. Czynność tę wykonywać tylko przy zachowaniu procedur producenta.
• Model TXM1.6R-M posiada lokalne sterowanie ręczne. Funkcje bezpieczeństwa muszą być realizowane przez rozwiązania zewnętrzne.
• Lokalne sterowanie ręczne nie może być wykorzystywane do wyłączania awaryjnego.
• Zgodnie z dokumentacją producenta lokalne forsowania wykonywane są bez funkcji bezpieczeństwa i blokad. Pełna odpowiedzialność za ich użycie spoczywa na operatorze.
• Tylko wyjścia mogą być sterowane lokalnie. Próba lokalnego sterowania wejściami lub użycia funkcji niezgodnie z przeznaczeniem może powodować błędy pracy systemu.
