TXM1.6R Moduł 6 wyjść przekaźnikowych DO

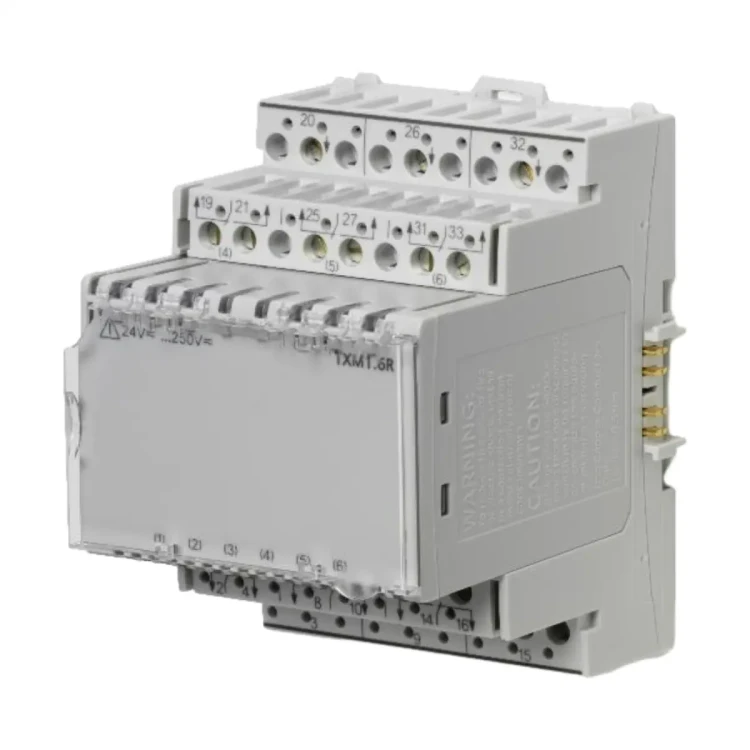

TXM1.6R to moduł przekaźnikowy TX‑I/O™ firmy Siemens, przeznaczony do systemów automatyki budynkowej. Wyposażony jest w 6 beznapięciowych wyjść przekaźnikowych (styki przełączne N/O i N/C), z zieloną sygnalizacją LED stanu każdego wyjścia. Moduł zasilany jest napięciem DC 21,5…26 V (SELV/PELV), ma obudowę w formacie DIN oraz konstrukcję z podstawą zaciskową i wyjmowaną częścią elektroniczną, co ułatwia montaż i serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.6R
• Rodzina: TX‑I/O™
• Typ: moduł przekaźnikowy I/O
• Liczba wyjść: 6 (styków przełączających)
• Styki wyjściowe: bezpotencjałowe, niewewnętrznie połączone (napięcie przełączane doprowadzane oddzielnie do każdego wyjścia)
• Konfiguracja wyjść (zależnie od funkcji I/O): styk z podtrzymaniem, impulsowy, 1…3‑stopniowy, wyjście trójpołożeniowe do sterowania siłownikiem
• Sygnalizacja: zielona dioda LED dla każdego wyjścia, dioda LED stanu pracy modułu, żółty wskaźnik forsowania
• Mieszane napięcia i fazy: możliwość podłączenia do sąsiednich punktów I/O (AC 250 V lub SELV/PELV 24 V)
• Obudowa: format zgodny z DIN
• Konstrukcja serwisowa: podstawa z zaciskami + wyjmowana elektronika, automatyczne podłączenie do magistrali międzymodułowej, funkcja rozłączenia modułu, szybka wymiana bez zmian połączeń
• Etykietowanie: dwustronna etykieta do opisu wyjść

Zastosowanie

TXM1.6R służy do realizacji wyjść przekaźnikowych w aplikacjach automatyki budynkowej, tam gdzie wymagane jest przełączanie obciążeń oraz sterowanie wykonawcze (np. sygnały dwustanowe, praca impulsowa, sterowanie stopniowe lub trójpołożeniowe). Dzięki bezpotencjałowym stykom przełącznym oraz możliwości prowadzenia mieszanych napięć na sąsiednich punktach I/O, moduł ułatwia elastyczne projektowanie szaf sterowniczych.

Funkcje I/O (obsługiwane typy sygnałów)

• BO przekaźnik NO 250 V
• BO przekaźnik NC 250 V
• Q250: przekaźnik z podtrzymaniem, styk przełączający N/O, N/C
• Q250‑P / Q250A‑P: impuls On/Off (Q250‑P z podtrzymaniem i 2 kanałami; Q250A‑P z podwójną cewką)
• MO Steps Q‑M1…M4: styk wielostanowy z podtrzymaniem (1…6‑stanowy), wzajemne blokowanie elektroniczne
• MO Impuls Q250‑P1…P5: impulsy (1…5‑stanowe), wzajemnie blokowane elektronicznie
• BO 3‑Pos Relay Y250T: wyjście trójpołożeniowe (impulsy/sygnał sterujący) z wewnętrznym algorytmem czasu przejścia

Sygnalizacja i diagnostyka

• Zielone diody LED sygnalizują stan przekaźników dla poszczególnych wyjść.
• Dioda LED stanu pracy modułu (widoczna na wtyku adresowym) sygnalizuje pracę modułu i może być używana diagnostycznie.
• Żółta dioda LED pełni funkcję wskaźnika forsowania.

Podłączenie i okablowanie

• Zasilanie modułu (złącze z boku): DC 21,5…26 V (SELV/PELV, zgodnie z HD384).
• Wyjścia przekaźnikowe: każde wyjście ma styk przełączny (N/O i N/C); przełączane napięcie należy doprowadzić oddzielnie do każdego wyjścia.
• Mieszane napięcia i fazy: dopuszczalne na sąsiednich punktach I/O (AC 250 V lub SELV/PELV 24 V).
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku.
• Wymóg instalacyjny: złącza wymagają podłączenia do N i PE urządzenia obiektowego.

Dane techniczne

• Napięcie zasilania: DC 21,5…26 V
• Pobór mocy (max.): 1,7 W
• Liczba wyjść przełączających: 6 (styków przełączających)
• Napięcie przełączane (max.): AC 250 V / DC 30 V
• Napięcie przełączane (min.): AC/DC 12 V
• Prąd znamionowy AC: max. 4 A (obciążenie rezystancyjne), 3 A (obciążenie indukcyjne)
• Prąd znamionowy DC: max. 3 A (obciążenie rezystancyjne przy DC 30 V)
• Prąd załączania: max. 10 A (1 s)
• Czas reakcji / czas powrotu (typowo): 7 ms / 3 ms
• Izolacja: wzmocniona izolacja pomiędzy wyjściami przekaźnikowymi i częścią elektroniczną, AC 3750 V (wg EN 60730‑1)
• Stopień ochrony: IP30 (elementy płyty czołowej), IP20 (baza zaciskowa)
• Temperatura pracy: –5…50°C
• Wilgotność pracy: 5…95% r.h.
• Kolor: RAL 7035 (jasnoszary)
• Masa: 231 g (bez opakowania)

Montaż

• Moduł może być montowany pod dowolnym kątem.
• Należy zapewnić odpowiednią wentylację, tak aby nie przekroczyć dopuszczalnej temperatury otoczenia (max. 50°C).
• Konstrukcja: podstawa zaciskowa + wyjmowana elektronika ułatwiająca serwis i wymianę.

Podsumowanie

Siemens TXM1.6R to 6‑kanałowy moduł przekaźnikowy TX‑I/O™ z bezpotencjałowymi stykami przełącznymi, zasilany z DC 21,5…26 V. Zielone diody LED dla każdego wyjścia, dopuszczenie mieszanych napięć na sąsiednich punktach I/O oraz konstrukcja z wyjmowaną elektroniką czynią go praktycznym rozwiązaniem do rozbudowy i serwisowania instalacji automatyki budynkowej.
