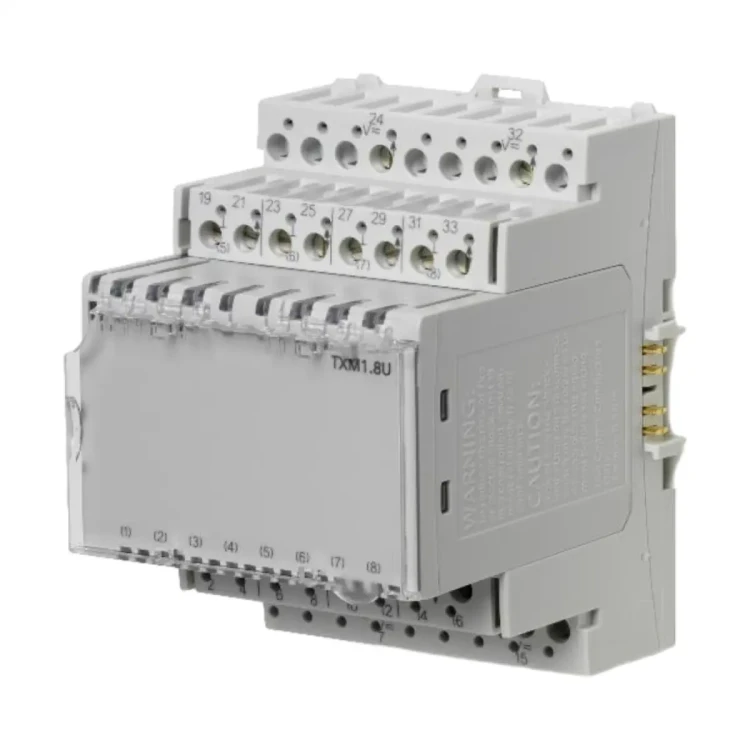

TXM1.8U Moduł 8 wejść/wyjść uniwersalnych AI, AO, DI

TXM1.8U to uniwersalny moduł wejść/wyjść systemu Siemens TX-I/O™, wyposażony w 8 uniwersalnych punktów I/O oraz zielone diody LED do sygnalizacji stanu każdego wejścia/wyjścia (oraz funkcji diagnostycznych). Każdy punkt może być indywidualnie skonfigurowany jako wejście dwustanowe (z podtrzymaniem/impulsowe), wejście zliczające, wejście analogowe (m.in. czujniki i 0…10 V) lub wyjście analogowe 0…10 V. Moduł wykonany jest w formacie DIN, a konstrukcja z podstawą zaciskową i wyjmowaną częścią elektroniczną ułatwia montaż oraz serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8U
• Seria: TX-I/O™
• Liczba punktów: 8 uniwersalnych wejść/wyjść
• Konfiguracja punktów I/O: BI (dwustanowe), CI (zliczające), AI (analogowe), AO (0…10 V)
• Sygnalizacja: zielona dioda LED stanu dla każdego punktu I/O
• Obudowa: format DIN
• Konstrukcja serwisowa: podstawa z zaciskami + wyjmowana elektronika modułu (ułatwiony montaż i wymiana bez przepinania przewodów)
• Podłączenie: złącza bezpośrednio na module (bez dodatkowych listew zaciskowych)
• Etykietowanie: dwustronna etykieta do opisu wejść/wyjść (w kieszeni etykiety)

Zastosowanie

TXM1.8U służy do elastycznej rozbudowy punktów I/O w instalacjach automatyki budynkowej. Umożliwia obsługę sygnałów dwustanowych, zliczających oraz analogowych (w tym czujników temperatury i sygnałów napięciowych 0…10 V), a także generowanie wyjść analogowych 0…10 V dla urządzeń wykonawczych.

Obsługiwane funkcje i typy sygnałów

Wejścia dwustanowe (BI) i zliczające (CI)

• Wejścia dwustanowe (z podtrzymaniem): styk beznapięciowy N/O lub N/C (sygnalizacja).
• Wejścia impulsowe: styk beznapięciowy N/O lub N/C (sygnalizacja impulsowa).
• Wejścia zliczające: zliczanie impulsów z maks. częstotliwością:
  • do 100 Hz (licznik elektroniczny),
  • do 25 Hz (licznik mechaniczny).
• Pamięć licznika: 0 … 4,3 × 10⁹ (licznik 32-bit).
• Uwaga instalacyjna: wejścia dwustanowe nie są elektrycznie odseparowane od układów elektroniki; mechaniczny styk musi być beznapięciowy, a przełączniki elektroniczne muszą spełniać SELV/PELV.
• Ekranowanie przewodu: przewód licznika impulsów > 1 Hz, prowadzony wspólnie z przewodem wejścia analogowego na odległości > 10 m, musi być ekranowany.

Wejścia analogowe (AI)

• 0…10 V DC (pomiar napięcia)
• Rezystancja: 2500 Ω
• Czujniki temperatury: LG-Ni1000 (w tym wariant rozszerzony), Pt1000 (różne charakterystyki), PTC (T1), NTC 10 K, NTC 100 K
• Korekcja rezystancji linii: 1 Ω (kalibracja w module)

Wyjścia analogowe (AO)

• Wyjście napięciowe: DC 0…10 V (proporcjonalny sygnał sterujący z podtrzymaniem sterowanego sygnału)

Diagnostyka i wskaźniki

• LED punktów I/O (zielony): sygnalizacja stanu poszczególnych wejść/wyjść oraz wsparcie diagnostyki.
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym; adres modułu jest mechanicznie zakodowany we wtyku adresowym.
• Wymiana elektroniki modułu: podczas wymiany części elektronicznej należy obrócić wtyk adresowy (pozostaje w gnieździe adresowym).
• Etykieta opisowa: zdejmowana przeźroczysta pokrywa (kieszeń etykiety) do mocowania opisu punktów I/O.

Zasilanie i okablowanie

• Zasilanie modułu (szyna podłączeniowa z boku): DC 21,5…26 V (SELV/PELV zgodnie z HD384)
• Maks. pobór mocy: 1,5 W
• Przewody pomiarowe: drut lub skrętka miedziana
• Maks. długość przewodu: 300 m
• Zasilanie urządzeń peryferyjnych (AC/DC): 12…24 V
• Dopuszczalny prąd na moduł (łącznie dla zasilania peryferiów): maks. 4 A (dla wszystkich 4 złącz)
• Uwaga dot. ochrony: wszystkie złącza modułów posiadają zabezpieczenie przed zwarciem zacisków i niewłaściwym połączeniem AC/DC 24 V; zewnętrzne złącze magistrali nie ma zabezpieczenia.

Dane techniczne

• Napięcie zasilania: DC 21,5…26 V
• Pobór mocy (max): 1,5 W
• Wejścia dwustanowe – parametry elektryczne:
  • Napięcie styku (DC): 21,5…25 V
  • Prąd styku: 1,0 mA (prąd początkowy 6 mA)
  • Rezystancja styku zamkniętego: max. 200 Ω
  • Rezystancja izolacji przy styku otwartym: min. 50 kΩ
• Wejścia zliczające: max. 25 Hz (mechaniczny) / max. 100 Hz (elektroniczny)
• Wejście analogowe 0…10 V: 0…10 V (nad/pod zakres: -1,5…11,5 V), rozdzielczość: 1 mV
• Wyjście analogowe 0…10 V: 0…10 V (nad/pod zakres: -0,05…10,6 V), rozdzielczość: 1 mV, max. prąd wyjściowy: 1 mA
• Stopień ochrony (EN 65029): elementy płyty czołowej IP30, podstawa z zaciskami IP20
• Warunki otoczenia – praca: -5…50 °C, 5…95% r.h. (wg IEC 60721-3-3, klasa 3K5 / 3M2)
• Warunki otoczenia – transport: -25…70 °C, 5…95% r.h. (wg IEC 60721-3-2, klasa 2K3 / 2M2)
• Klasyfikacja (EN 60730): typ 1, poziom zanieczyszczeń 2, klasa ochrony III
• Kolor: RAL 7035 (jasnoszary)
• Waga: 179 g (bez opakowania) / 200 g (z opakowaniem)
• Zgodność/standardy (wybrane): EN 60730-1, EN 61000-6-2, EN 61000-6-3, CE (EMC 2004/108/EG), UL 916 / UL 864 (UUKL)

Zaciski i montaż

• Montaż: możliwy pod dowolnym kątem; należy zapewnić wentylację, aby nie przekroczyć maks. temperatury (50°C).
• Zaciski podłączeniowe: wyjmowane, z otworami testowymi dla pinów 1,8…2,0 mm.
• Obsługiwane przekroje przewodów (zaciski):
  • drut: 1 × 0,5 mm² do 4 mm² lub 2 × 0,6 mm ∅ do 1,5 mm²
  • linka bez tulejek: 1 × 0,5 mm² do 2,5 mm² lub 2 × 0,6 mm ∅ do 1,5 mm²
  • linka z tulejkami (DIN 46228/1): 1 × 0,25 mm² do 2,5 mm² lub 2 × 0,6 mm ∅ do 1,5 mm²
• Wkrętak: nr 1 (średnica uchwytu ≤ 4,5 mm)
• Maks. moment dokręcania: 0,6 Nm

Podsumowanie

Siemens TXM1.8U to kompaktowy moduł TX-I/O™ z 8 uniwersalnymi punktami I/O, który pozwala elastycznie łączyć sygnały dwustanowe, zliczające i analogowe oraz realizować wyjścia 0…10 V. Przemyślana konstrukcja (podstawa zaciskowa + wyjmowana elektronika), bezpośrednie złącza na module oraz diody LED dla każdego punktu I/O ułatwiają montaż, uruchomienie i diagnostykę w instalacjach automatyki budynkowej.
