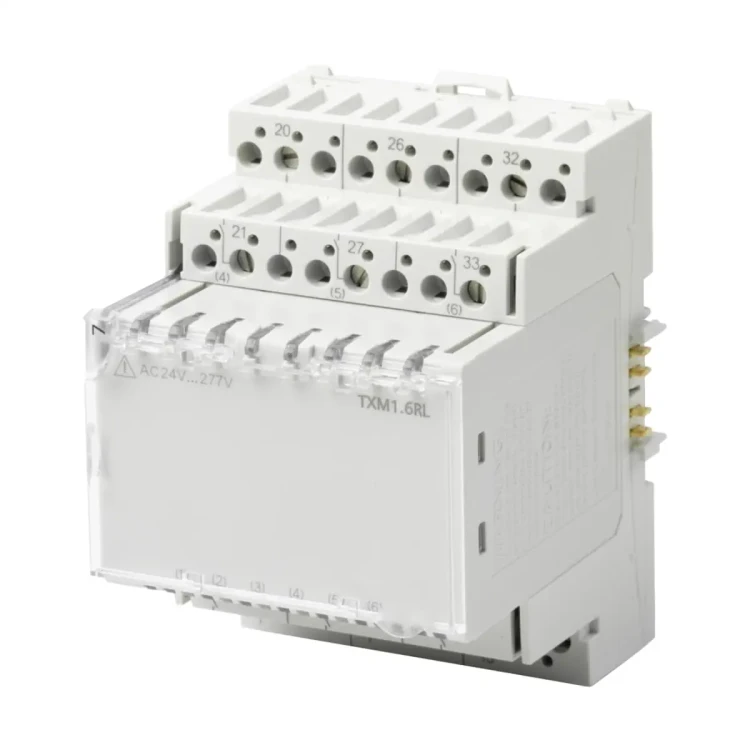

TXM1.6RL Moduł 6 wyjść przekaźnikowych bistabilnych DO

TXM1.6RL to moduł przekaźnikowy bistabilny Siemens z rodziny TX‑I/O™, przeznaczony m.in. do sterowania oświetleniem oraz sterowania urządzeniami pracującymi bezprzerwowo. Moduł oferuje 6 beznapięciowych (bezpotencjałowych) wyjść przekaźnikowych i zapewnia czytelną diagnostykę dzięki indywidualnym zielonym diodom LED dla każdego wyjścia. Konstrukcja zgodna z DIN oraz podstawa z zaciskami i wyjmowana część elektroniczna ułatwiają montaż, uruchomienie i szybką wymianę modułu bez ponownego okablowania.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.6RL
• Nr magazynowy: S55661-J103
• Seria: TX‑I/O™
• Wyjścia: 6 × bezpotencjałowe wyjście przekaźnikowe, bistabilne (jednobiegunowe)
• Konfigurowalne zachowanie w przypadku awarii magistrali lub zaniku napięcia
• Sygnalizacja: zielona dioda LED dla każdego punktu I/O + dioda stanu modułu
• Konstrukcja: kompaktowa budowa zgodna z DIN, zdejmowana pokrywa z kieszenią na etykietę (dwustronna etykieta opisu wyjść)
• Montaż/serwis: podstawa z zaciskami + wyjmowana elektronika umożliwiają szybkie podmiany bez wpływu na pozostałe moduły I/O
• Ważne: do podłączenia N i PE urządzeń obiektowych wymagane są listwy zaciskowe

Zastosowanie

• Sterowanie oświetleniem
• Sterowanie urządzeniami pracującymi bezprzerwowo

Funkcje i działanie

• Moduł obsługuje typy sygnałów: BO Bistabilne NO oraz BO Bistabilne NC.
• Funkcja: Q250B – styk z podtrzymaniem, jednobiegunowy, bistabilny, styk N/O, N/C.
• Styki przekaźników są bezpotencjałowe i nie są ze sobą połączone – napięcie przełączane należy doprowadzić osobno dla każdego wyjścia.
• Możliwe jest mieszanie faz na sąsiednich wyjściach modułu; ograniczenia dla UL916: punkty I/O 1…3 oraz 4…6 muszą posiadać te same fazy.

Wskaźniki i diagnostyka

• Zielone diody LED stanu I/O sygnalizują stan przekaźników (wykorzystywane również diagnostycznie).
• Dioda LED stanu modułu podświetla przezroczysty wtyk adresowy i służy także do diagnostyki.
• Moduł działa tylko z włożonym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku.
• Przy wymianie części elektronicznej należy podnieść wtyk adresowy (pozostaje w gnieździe adresowym modułu/podstawce).

Zasilanie

• Zakres napięcia zasilania (złącze magistrali z boku): DC 21,5…26 V (SELV lub PELV zgodnie HD384)
• Maks. pobór mocy: 2,3 W
• Ochrona złącza magistrali z boku: brak ochrony przed zwarciem lub nieprawidłowym podłączeniem zasilania AC/DC 24 V
• Po powrocie zasilania 24 V AC/DC po awarii moduł zgłasza stan każdego skonfigurowanego wyjścia do mastera magistrali (m.in. dla poprawnego odwzorowania stanu przez klienta BACnet i przełączniki światła).

Wyjścia przekaźnikowe – parametry

• Liczba wyjść: 6 (jednopolowe styki bistabilne)
• Typ styku: W pre-make + AgSnO2
• Napięcie przełączania: min. AC 24 V, max. AC 277 V
• Prąd znamionowy AC1 (cosφ = 0,8) EN 60947-4-1: max. AC 10 A (rezystancyjne obciążenie); cykl życia (277 V 50/60 Hz) > 30 000 przełączeń
• AC3 (cosφ = 0,45) EN 60947-4-1: nie zalecane dla AC3
• Prąd rozruchu (20 Ps): max. 800 A
• Prąd rozruchu (20 ms): max. 165 A
• Prąd minimalny: min. 100 mA przy AC 24 V
• Lampy fluorescencyjne EN 60669-1: max. 10 A (140 PF); cykl życia (277 V 50/60 Hz) > 30 000 przełączeń
• Lampy żarowe: cykl życia (230 V, 1500 W) > 40 000 przełączeń
• Zewnętrzne zabezpieczenie (przewód zasilający): bezpiecznik zwłoczny max. 16 A lub wyłącznik max. 16 A, typ B/C/D (EN 60898)
• Izolacja: wzmocniona izolacja pomiędzy wyjściami przekaźnikowymi i częścią elektroniczną, AC 3280 V wg EN 60730-1

Przyłącza i okablowanie

• Zaciski: z otworami testowymi (dla pinów 1,8…2,0 mm) oraz numeracją
• Moment maksymalny: 0,6 Nm
• Wkrętak: Nr 1, średnica główki 4,5 mm (wkręty z łbem gniazdowym lub rowkowym)
• Przewody – drut: 1 × 0,5…4 mm² lub 2 × 0,6 mm²…1,5 mm²
• Przewody – linka bez tulejek: 1 × 0,5…2,5 mm² lub 2 × 0,6 mm²…1,5 mm²
• Przewody – linka z tulejkami (DIN 46228/1): 1 × 0,25…2,5 mm² lub 2 × 0,6 mm²…1,5 mm²

Przyporządkowanie zacisków (wyjścia 1…6)

• Zasilanie: 1 / 7 / 13 / 20 / 26 / 32
• Styk N/O, bistabilny (można sparametryzować pozycję bezpieczną): 2 / 8 / 14 / 21 / 27 / 33

Warunki pracy i obudowa

• Stopień ochrony: elementy płyty czołowej IP30, podstawa z zaciskami IP20
• Temperatura pracy: -5…50°C
• Wilgotność: 5…95% r.h.
• Temperatura składowania: -25…70°C
• Kolor: RAL 7035 (jasno szary)
• Waga: 246 g (bez opakowania) / 268 g (z opakowaniem)

Montaż

• Moduły TX‑I/O™ mogą być montowane w dowolnej pozycji.
• Należy zapewnić odpowiednią wentylację, aby nie przekroczyć dopuszczalnej temperatury otoczenia (max. 50°C).

Wymiary

• Wymiary (mm): 45 / 90 / 77,5
• Pozostałe wymiary z rysunku (mm): 108, 98, 67, 64, 44, 22, 7,1, 7,5, 3, 70

Podsumowanie

Siemens TXM1.6RL to kompaktowy moduł TX‑I/O™ z 6 bistabilnymi wyjściami przekaźnikowymi o bezpotencjałowych stykach, przystosowany do przełączania do AC 277 V. Konfigurowalne zachowanie przy awarii, rozbudowana sygnalizacja LED oraz konstrukcja z wyjmowaną elektroniką i podstawą zaciskową sprawiają, że jest to praktyczne rozwiązanie do rozproszonych instalacji automatyki budynkowej, szczególnie w aplikacjach oświetleniowych i w sterowaniu pracą urządzeń.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektywy kompatybilności elektromagnetycznej EMC 2004/108/EC oraz dyrektywy niskonapięciowej 2006/95/EC.
• Nie wyrzucać z odpadami komunalnymi. Produkt jest klasyfikowany jako odpad elektroniczny zgodnie z dyrektywą WEEE 2002/96/EC i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i konfiguracja wyłącznie przez osoby uprawnione, przeszkolone i posiadające odpowiednią wiedzę techniczną, zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do zasilania bezpiecznym bardzo niskim napięciem SELV/PELV: DC 21,5...26 V. Podłączać wyłącznie do właściwego źródła zasilania.
• Złącze magistrali bocznej nie jest zabezpieczone przed zwarciem ani nieprawidłowym podłączeniem zasilania AC/DC 24 V. Błędne okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Moduł posiada 6 bezpotencjałowych wyjść przekaźnikowych bistabilnych. Styki poszczególnych wyjść nie są ze sobą połączone, a przełączane napięcie musi być doprowadzone oddzielnie do każdego wyjścia.
• Wyjścia przekaźnikowe są przeznaczone do przełączania napięć od AC 24 V do AC 277 V. Należy stosować wyłącznie obciążenia i parametry pracy zgodne z dokumentacją producenta.
• Na przewodzie zasilającym należy stosować odpowiednie zabezpieczenie zewnętrzne: bezpiecznik zwłoczny maks. 16 A lub wyłącznik nadprądowy maks. 16 A, charakterystyka B, C lub D zgodnie z EN 60898.
• Dopuszczalne jest podłączanie różnych faz do sąsiednich wyjść modułu. Ograniczenie dla UL916: punkty I/O 1...3 oraz 4...6 muszą mieć tę samą fazę.
• W przypadku modułów serii D, przy zastosowaniu modułu podłączenia magistrali, wymagane jest doprowadzenie 24 V AC do zacisku magistrali „V~” zasilania urządzeń obiektowych. Moduł TXM1.6RL stale monitoruje stan tego zasilania. W systemie Simatic dopuszczalne jest również podłączenie DC 24 V.
• Urządzenie może zostać skonfigurowane tak, aby w przypadku zaniku komunikacji magistralowej lub zasilania przejść do stanu podtrzymania, wartości zadanej lub stanu wyłączenia. Należy uwzględnić to zachowanie przy projektowaniu instalacji i doborze urządzeń wykonawczych.
• Moduł działa tylko z włożonym wtykiem adresowym. Bez wtyku adresowego urządzenie pozostaje w stanie bezpiecznym i nieaktywnym.
• Podczas wymiany części elektronicznej modułu należy najpierw odchylić wtyk adresowy. Czynności te wykonywać wyłącznie przy zachowaniu procedur serwisowych producenta.
• Urządzenie można montować w dowolnej pozycji, pod warunkiem zapewnienia odpowiedniej wentylacji i nieprzekraczania dopuszczalnej temperatury otoczenia podczas pracy: -5...50°C.
• Stopień ochrony obudowy: IP30, elementy płyty czołowej IP20. Produkt przeznaczony do montażu w odpowiednio chronionym środowisku instalacyjnym.
• Urządzenie jest odpowiednie do stosowania w urządzeniach klasy ochrony I i II.
