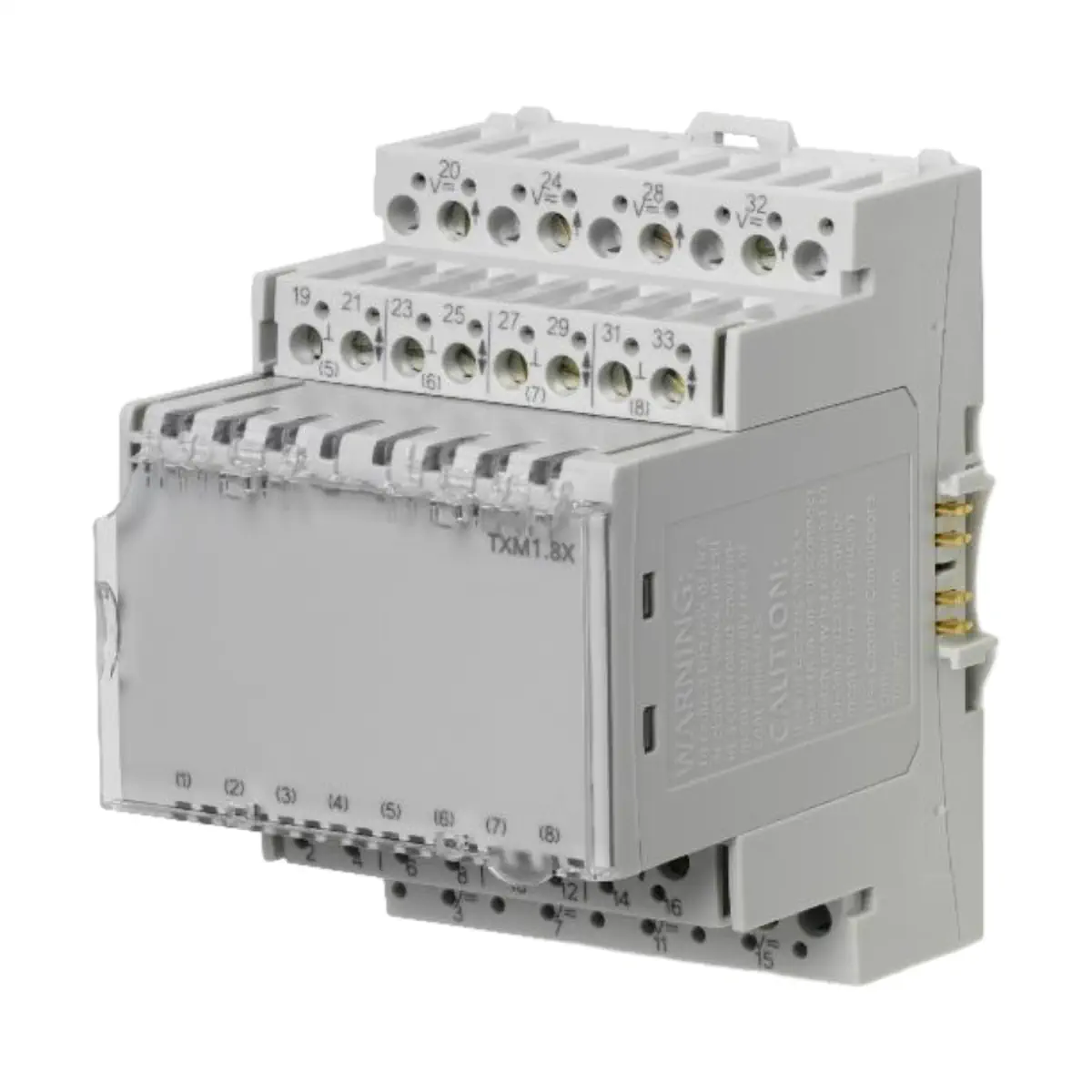

TXM1.8X Moduł 8 wejść/wyjść super-uniwersalnych AI, AO, DI

TXM1.8X to moduł super uniwersalny TX‑I/O™ firmy Siemens z 8 uniwersalnymi wejściami/wyjściami, które można indywidualnie konfigurować jako wejścia dwustanowe (z podtrzymaniem, impulsowe lub zliczające), wejścia analogowe (m.in. 0…10 V, 4…20 mA, czujniki rezystancyjne i temperatury) oraz wyjścia analogowe (0…10 V, a także 4…20 mA dla wyjść 5…8). Moduł posiada diody LED do sygnalizacji stanu poszczególnych punktów I/O oraz szybkiej diagnostyki, a dzięki konstrukcji z wyjmowaną częścią elektroniczną i podstawą z zaciskami znacząco ułatwia montaż oraz serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8X
• Rodzina: TX-I/O™
• Liczba punktów: 8 uniwersalnych wejść/wyjść
• Konfiguracja punktów (indywidualnie dla każdego I/O):
  • wejścia dwustanowe: z podtrzymaniem, impulsowe lub zliczające,
  • wejścia analogowe: czujniki, 0…10 V, 4…20 mA, 0…20 mA, rezystancja i pomiar temperatury,
  • wyjścia analogowe: 0…10 V; 4…20 mA tylko dla wyjść 5…8.
• Obudowa: format zgodny z DIN
• Serwis: podstawa z zaciskami + wyjmowana część elektroniczna (szybka wymiana bez zmiany połączeń)
• Magistrala międzymodułowa: automatyczne podłączenie po osadzeniu modułu
• Złącza: bezpośrednio na module (bez dodatkowych listew zaciskowych)
• Diagnostyka: diody LED stanu wejść/wyjść oraz dioda statusu modułu w przeźroczystym wtyku adresowym
• Etykietowanie: dwustronna etykieta do opisu wejść/wyjść (w kieszeni etykiety)

Zastosowanie

TXM1.8X jest przeznaczony do elastycznej rozbudowy systemów automatyki budynkowej o punkty I/O (sygnały dwustanowe, zliczanie impulsów oraz pomiary i sterowania analogowe). Dzięki uniwersalności kanałów moduł sprawdza się w aplikacjach, gdzie typ sygnału może się różnić w zależności od obiektu lub projektu, a jednocześnie ważna jest szybka instalacja i diagnostyka.

Funkcje i obsługiwane sygnały I/O

Wejścia dwustanowe (BI) i zliczające (CI)

• Styk beznapięciowy N/O (z podtrzymaniem): BI NO
• Styk beznapięciowy N/C (z podtrzymaniem): BI NC
• Styk beznapięciowy impulsowy (N/O lub N/C): BI Impuls NO / BI Impuls NC
• Zliczanie impulsów (styk beznapięciowy N/O):
  • licznik elektroniczny: maks. 100 Hz,
  • licznik mechaniczny: maks. 25 Hz.
• Pamięć licznika: 0 … 4,3 × 10⁹ (licznik 32-bit)

Wejścia analogowe (AI)

• Napięcie: DC 0…10 V
• Prąd: DC 4…20 mA oraz DC 0…20 mA (maksymalny prąd 20 mA)
• Rezystancja: 0…2500 Ω
• Czujniki temperatury / elementy rezystancyjne: LG‑Ni 1000, Pt 1000 (USA / Europa), PTC (T1), NTC 10K, NTC 100K
• Korekcja rezystancji linii (poprawa liniowości elementów rezystancyjnych): 1 Ω (kalibracja w module)

Wyjścia analogowe (AO)

• AO 0…10 V: dostępne na wyjściach (proporcjonalny sygnał sterujący)
• AO 4…20 mA: dostępne tylko na wyjściach 5…8

Sygnalizacja i diagnostyka

• Diody LED I/O (zielone): sygnalizują stan poszczególnych wejść/wyjść (wykorzystywane także diagnostycznie).
• Dioda statusu modułu: znajduje się w przeźroczystym wtyku adresowym i sygnalizuje stan pracy całego modułu.
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem; adres jest mechanicznie zakodowany we wtyku.

Zasilanie i zasilanie urządzeń peryferyjnych

• Napięcie zasilania modułu (z boku, szyna podłączeniowa): 21,5 … 26 V DC (SELV/PELV)
• Maksymalny pobór mocy: 2,2 W
• Wyjście DC 24 V do zasilania peryferiów:
  • Napięcie nominalne: 24 V DC
  • Dopuszczalny prąd na moduł: maks. 200 mA (łącznie dla 4 złączy)
• Zasilanie AC/DC do peryferiów:
  • Napięcie: 12 … 24 V AC/DC
  • Dopuszczalny prąd na moduł: maks. 4 A (łącznie dla 4 złączy)

Parametry pomiarowe i wyjściowe (wybrane)

• AI 0…10 V: zakres 0…10 V, nad/podzakres -1,5…11,5 V, rozdzielczość 1 mV
• AI 4…20 mA: zakres 4…20 mA, nad/podzakres 1,6…22,4 mA, rozdzielczość 1 µA
• AI 0…20 mA: zakres 0…20 mA, nad/podzakres -3,0…23 mA, rozdzielczość 1 µA
• AO 0…10 V: zakres 0…10 V, nad/podzakres -0,05…10,6 V, rozdzielczość 1 mV, prąd wyjściowy maks. 1 mA
• AO 4…20 mA (wyjścia 5…8): 4…20 mA, nad/podzakres 3,92…20,96 mA, rozdzielczość 1 µA, obciążenie 0…500 Ω

Warunki pracy i obudowa

• Stopień ochrony (EN 60529): elementy płyty czołowej IP30, podstawa z zaciskami IP20
• Temperatura pracy: -5 … 50 °C
• Wilgotność pracy: 5 … 95% r.h.
• Kolor: RAL 7035 (jasnoszary)
• Masa: 194 g (bez opakowania) / 215 g (z opakowaniem)

Montaż i okablowanie

• Pozycja montażu: dowolny kąt; należy zapewnić wentylację, aby nie przekroczyć maksymalnej temperatury (50°C).
• Zaciski: wyjmowane, z otworami testowymi (dla pinów 1,8…2,0 mm) i numeracją.
• Narzędzie: wkrętak nr 1 (średnica uchwytu ≤ 4,5 mm), maks. moment 0,6 Nm.
• Przewody pomiarowe: drut lub skrętka miedziana; dozwolona długość przewodu do 300 m.
• Uwaga instalacyjna (zliczanie): przewód licznika impulsów o częstotliwości > 1 Hz, prowadzony wspólnie z przewodem wejścia analogowego na odległości > 10 m, musi być ekranowany.

Podsumowanie

Siemens TXM1.8X to kompaktowy, uniwersalny moduł 8× I/O do systemów TX‑I/O™, umożliwiający elastyczną konfigurację punktów jako wejść dwustanowych, zliczających i analogowych oraz jako wyjść analogowych (w tym 4…20 mA na kanałach 5…8). Zintegrowane złącza, czytelna sygnalizacja LED, oraz konstrukcja z wyjmowaną elektroniką ułatwiają szybki montaż, uruchomienie i serwis w instalacjach automatyki budynkowej.
