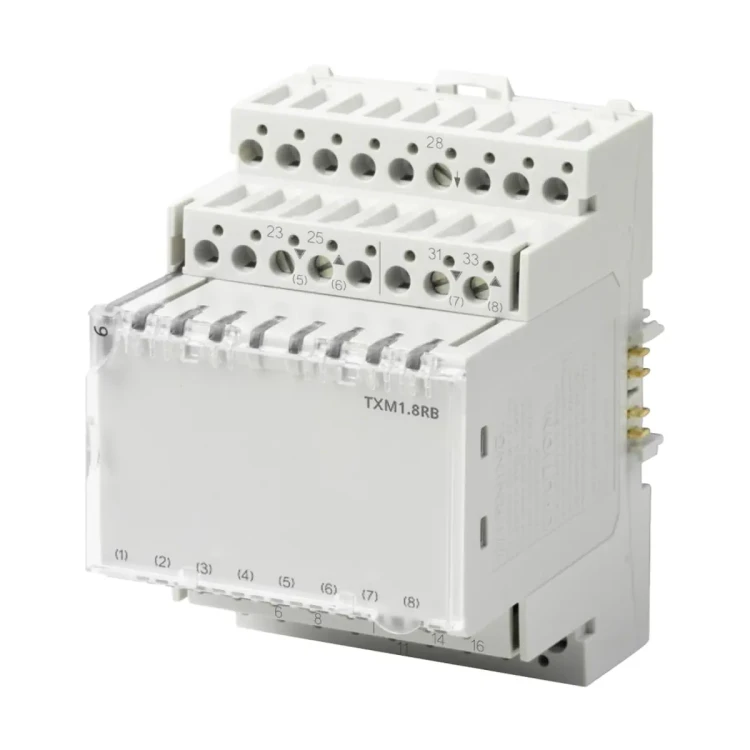

TXM1.8RB Moduł 8 wyjść przekaźnikowych do sterowania żaluzjami/roletami z pomiarem prądu (współpracuje tylko ze sterownikami z serii PXC3)

TXM1.8RB to moduł TX-I/O™ firmy Siemens przeznaczony do sterowania żaluzjami w instalacjach automatyki budynkowej. Moduł udostępnia 8 bistabilnych wyjść przekaźnikowych (NO), które mogą obsłużyć m.in. do 4 silników żaluzji z 2 wyłącznikami krańcowymi oraz zapewnia pomiar prądu dla każdego silnika w celu wykrywania pozycji krańcowej. Konstrukcja w formacie DIN oraz rozwiązanie podstawa z zaciskami + wyjmowana część elektroniczna ułatwiają montaż, serwis i szybką wymianę modułu.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8RB
• Seria: TX-I/O™
• Funkcja: moduł sterowania żaluzji (BO przekaźnik – styk z podtrzymaniem) dla żaluzji z wyłącznikami krańcowymi 2 lub 3
• Liczba wyjść: 8 wyjść przekaźnikowych (NO), bistabilnych
• Obsługiwane konfiguracje silników:
  • 4 silniki żaluzji z 2 wyłącznikami krańcowymi, lub
  • 2 silniki żaluzji z 3 wyłącznikami krańcowymi, lub
  • 2 silniki żaluzji z 2 wyłącznikami krańcowymi + 1 silnik żaluzji z 3 wyłącznikami krańcowymi
• Napięcie przełączania: 100…250 V AC
• Pomiar prądu: dla każdego silnika żaluzji (wykrywanie pozycji krańcowej)
• Sygnalizacja: zielona dioda LED stanu dla każdego wyjścia + zielona dioda LED stanu modułu (przez wtyk adresowy)
• Konstrukcja montażowa: obudowa w formacie DIN, oszczędzająca miejsce; zaciski bezpośrednio na module
• Serwis: wyjmowana część elektroniczna modułu; szybka wymiana bez konieczności zmiany połączeń (przy zachowaniu funkcjonalności pozostałych modułów)

Zamawianie

• Typ: TXM1.8RB
• Numer magazynowy: S55661-J105
• Dostawa: podstawa z zaciskami i część elektroniczna modułu połączone i dostarczane w jednym opakowaniu
• Akcesoria (opcjonalnie): wtyki adresowe, etykiety opisowe, zapasowa kieszeń do przechowywania etykiet

Funkcje i działanie

Sterowanie żaluzjami (wyjścia przekaźnikowe BO)

• Wyjścia przekaźnikowe realizują styk z podtrzymaniem do sterowania żaluzjami z wyłącznikami krańcowymi 2 lub 3.
• Wykrywanie pozycji krańcowej odbywa się na podstawie pomiaru prądu silnika.
• Pomiar zwraca status „On”, gdy silnik przekroczy minimalny prąd/moc (progi pomiarowe w danych technicznych).

Diagnostyka i wtyk adresowy

• Każda dioda LED sygnalizuje stan przekaźnika i jest używana również do celów diagnostycznych.
• Dioda LED stanu modułu podświetla przezroczysty wtyk adresowy (zielona).
• Moduł działa tylko z zainstalowanym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku.
• Podczas wymiany części elektronicznej modułu należy podnieść wtyk adresowy (wtyk pozostaje w gnieździe adresowym).

Ważne informacje instalacyjne

• Ze względu na pomiar prądu, przekaźniki pośredniczące do sterowania kilku żaluzji równolegle są niedopuszczalne.
• Równoległa praca więcej niż jednego silnika żaluzji na jednym zacisku jest niedopuszczalna.
• Wszystkie styki przekaźnikowe są wzajemnie połączone (w jednostce elektronicznej) – źródło prądu musi być dostarczone oddzielnie do każdego ze złączy.
• Różne fazy można podłączyć do różnych wyjść.

Podłączenia (przyporządkowanie zacisków)

• Zasilanie: zaciski 11 i 28 (różne fazy dozwolone dla 11 i 28)
• Wyjścia (styki NO):
  • Wyjście (1): zacisk 6
  • Wyjście (2): zacisk 8
  • Wyjście (3): zacisk 14
  • Wyjście (4): zacisk 16
  • Wyjście (5): zacisk 23
  • Wyjście (6): zacisk 25
  • Wyjście (7): zacisk 31
  • Wyjście (8): zacisk 33

Montaż

• Moduły TX-I/O™ mogą być montowane w dowolnej pozycji.
• Należy zapewnić odpowiednią wentylację, aby nie została przekroczona dopuszczalna temperatura otoczenia (maks. 50°C).

Dane techniczne

• Zasilanie (złącze magistrali z boku): 21,5…26 V DC
• Rodzaj napięcia: niskie napięcie SELV lub PELV (zgodne z HD384)
• Maks. pobór mocy: 1,4 W
• Ochrona złącza magistrali: brak ochrony przed zwarciem lub nieprawidłowym podłączeniem zasilania AC/DC 24 V
• Liczba wyjść przełączających: 8 (styki NO)
• Zewnętrzne bezpieczniki dla przewodów:
  • bezpiecznik zwłoczny: maks. 10 A
  • miniaturowy rozłącznik MCB: maks. 13 A; charakterystyka B, C, D wg EN 60898
• Dane styków (wyjścia):
  • napięcie przełączania: maks. 100…250 V AC
  • prąd silnika: maks. 3 A
  • prąd rozruchowy (maks. 1 s): maks. 10 A
  • prąd minimalny: min. 1 mA (dla 250 V AC)
  • czas reakcji / czas powrotu: 7 ms / 3 ms (typowo)
  • pomiar prądu: „On” ≥ 0,2 A; „Off” ≤ 0,1 A
  • żywotność styków (AC 250 V, orientacyjnie): do 2 A – 1 × 10⁵ przełączeń; do 3 A – 5 × 10⁴ przełączeń
  • izolacja (pomiędzy wyjściami przekaźnikowymi i częścią elektroniczną): 3000 V AC wg EN 60730-1 (zwiększona izolacja)
• Zaciski podłączeniowe:
  • drut: 1 × 0,5…4 mm² lub 2 × 0,6…1,5 mm²
  • linka bez tulejek: 1 × 0,5…2,5 mm² lub 2 × 0,6…1,5 mm²
  • linka z tulejkami (DIN 46228/1): 1 × 0,25…2,5 mm² lub 2 × 0,6…1,5 mm²
  • maks. moment dokręcania: 0,6 Nm
  • otwory testowe (złącza): średnica 1,8…2,0 mm
• Stopień ochrony (EN 60529): elementy płyty czołowej (DIN) IP30; podstawa z zaciskami IP20
• Warunki otoczenia – praca: -5…50°C; 5…95% r.h.; wg IEC 60721-3-3 klasa 3K5 / 3M2
• Warunki otoczenia – transport: -25…70°C; 5…95% r.h.; wg IEC 60721-3-2 klasa 2K3 / 2M2
• Normy i zgodności: EN 60730-1; CE; UL 916; RCM (EMC)
• Kolor: RAL 7035 (jasnoszary)
• Waga (bez / z opakowaniem): 208 / 229 g

Wymiary

• Wymiary (mm): 108 (szerokość) × 77,5 (wysokość) × 90 (głębokość)

Podsumowanie

Siemens TXM1.8RB to kompaktowy moduł TX-I/O™ do sterowania żaluzjami, oferujący 8 bistabilnych wyjść przekaźnikowych, obsługę silników z 2 lub 3 wyłącznikami krańcowymi oraz pomiar prądu umożliwiający wykrywanie pozycji krańcowej. Przemyślana konstrukcja (DIN, zaciski na module, wyjmowana elektronika) i czytelna diagnostyka LED sprawiają, że moduł jest wygodny w instalacji, uruchomieniu i serwisie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt spełnia wymagania normy EN 60730-1 oraz kompatybilności elektromagnetycznej (EMC) dla zastosowań mieszkaniowych, komercyjnych i przemysłowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie jest modułem elektrycznym do montażu na szynie DIN. Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnej temperatury otoczenia pracy od -5 do +50°C.
• Zasilanie modułu: 21,5...26 V DC, wyłącznie jako niskie napięcie SELV lub PELV. Nieprawidłowe zasilanie może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Złącze magistrali bocznej nie jest zabezpieczone przed zwarciem ani przed nieprawidłowym podłączeniem zasilania AC/DC 24 V. Podłączenie należy wykonywać ze szczególną ostrożnością i zgodnie z dokumentacją producenta.
• Wyjścia przekaźnikowe pracują z napięciem przełączania 100...250 V AC. Przed montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie.
• Dla przewodów wyjściowych należy stosować zewnętrzne zabezpieczenia zgodnie z dokumentacją: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy MCB maks. 13 A, charakterystyka B, C lub D wg EN 60898.
• Maksymalny prąd silnika żaluzji wynosi 3 A, a maksymalny prąd rozruchowy 10 A przez maks. 1 s. Należy zweryfikować parametry podłączanych napędów, ponieważ niektórzy producenci napędów mogą przekraczać te wartości.
• Różne fazy mogą być podłączane do różnych wyjść wyłącznie zgodnie ze schematem połączeń producenta. Każde złącze musi mieć doprowadzone oddzielne źródło prądu.
• Moduł działa wyłącznie z zainstalowanym wtykiem adresowym. Bez wtyku adresowego urządzenie nie powinno być używane.
• Podczas wymiany części elektronicznej modułu należy najpierw odchylić wtyk adresowy. Nieprzestrzeganie tej procedury może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Pozycja krańcowa żaluzji wykrywana jest na podstawie pomiaru prądu silnika. Z tego powodu przekaźniki pośredniczące do sterowania kilkoma żaluzjami równolegle są niedopuszczalne.
• Równoległa praca więcej niż jednego silnika żaluzji na jednym zacisku jest niedopuszczalna.
• W konfiguracji dla siłowników żaluzji z 3 wyłącznikami krańcowymi czwarty zacisk musi pozostać wolny, zgodnie ze schematem producenta.
• Urządzenie ma stopień ochrony IP30, a podstawa z zaciskami IP20. Produkt nie jest przeznaczony do bezpośredniego narażenia na wodę i należy go montować w odpowiedniej obudowie lub rozdzielnicy.
• Urządzenie jest odpowiednie do stosowania w urządzeniach klasy ochrony I i II, zgodnie z dokumentacją producenta.
