PXC3.E75-100A Sterownik modułowy serii PXC3, maks. liczba fizycznych we/wy 200, komunikacja BACnet/IP, wbudowana magistrala KNX/PL-Link, interfejs magistrali międzymodułowej

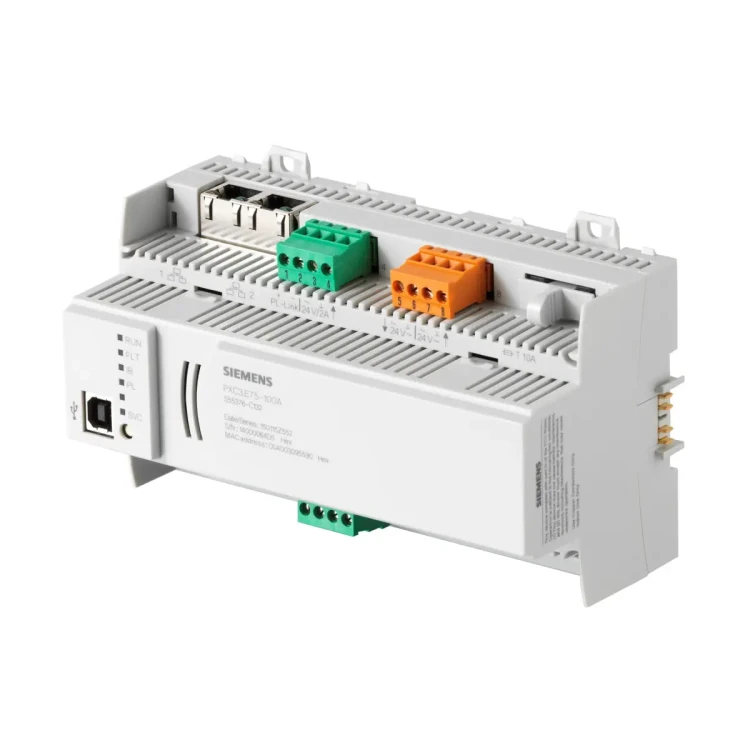

PXC3.E75-100A (nr zamówieniowy S55376-C132) to modułowy, swobodnie programowalny sterownik automatyki pomieszczeniowej Siemens Desigo przeznaczony do realizacji aplikacji HVAC oraz integracji urządzeń obiektowych w rozwiązaniach Desigo Room Automation. Sterownik komunikuje się poprzez BACnet / IP (Profil BACnet AAC, certyfikat BTL), posiada wbudowany dwuportowy switch Ethernet ułatwiający okablowanie w topologii daisy-chain oraz port USB do serwisowania i uruchomienia. Model PXC3.E75-100A jest zasilany napięciem AC 24 V i montowany na szynie DIN.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC3.E75-100A
• Nr zamówieniowy: S55376-C132
• Wersja Desigo: V6
• Typ: sterownik automatyki pomieszczeniowej, modułowy i programowalny
• Zastosowanie (typowo): 8 pomieszczeń oraz 16 segmentów
• Ilość I/O (punkty danych): 280 (łącznie dla TX-I/O i KNX PL-Link)
• KNX PL-Link: do max. 64 urządzeń
• TX-I/O: do max. 200 fizycznych punktów I/O
• Komunikacja: BACnet przez UDP/IP
• Ethernet: 2 × RJ45, 10/100 Mbps (autodetekcja), 100BaseTX (IEEE 802.3), wbudowany 2-portowy switch
• USB: typ B (urządzenie), 12 MBit/s (Full speed)
• Napięcie zasilania: AC 24 V -15% / +20%, 48…63 Hz (SELV/PELV)
• Montaż: standardowa szyna montażowa DIN

Zastosowanie

PXC3.E75-100A jest przeznaczony do zastosowań w budynkach o wysokich wymaganiach dotyczących funkcjonalności i elastyczności. Sterowniki automatyki pomieszczeniowej serii PXC3 mogą kontrolować wiele pomieszczeń i zapewniają infrastrukturę do dostarczania oraz przetwarzania funkcji specyficznych dla systemu i aplikacji w rozwiązaniach Desigo Room Automation.

Komunikacja i integracja

• BACnet / IP: komunikacja BACnet przez UDP/IP; profil BACnet AAC (certyfikat BTL).
• Wbudowany switch Ethernet (2-port): umożliwia prowadzenie sieci w topologii daisy-chain, ograniczając koszt okablowania.
• Port USB: do serwisowania i uruchomienia.
• KNX PL-Link: magistrala peryferyjna do podłączania zadajników pomieszczeniowych, sensorów i aktorów; umożliwia także integrację urządzeń KNX (S-Mode, wymagane narzędzie ETS).

Rozbudowa i punkty I/O

• Moduły TX-I/O: podłączane bezpośrednio do sterownika (magistrala międzymodułowa tworzona samoczynnie podczas dodawania kolejnych modułów na szynie DIN).
• Maksymalna liczba fizycznych punktów TX-I/O: do 200.
• Punkty danych I/O: 280 (całkowite punkty danych używane łącznie przez TX-I/O i KNX PL-Link).
• KNX PL-Link: do 64 urządzeń.

Zasilanie i interfejsy (wybrane informacje)

• Zasilanie sterownika: AC 24 V -15% / +20%, 48…63 Hz (SELV/PELV).
• Max. dopuszczalny prąd AC 24 V (przez zaciski 5 i 6): łącznie 10 A (wymagane zewnętrzne zabezpieczenie: topikowy max. T 10 A lub wył. nadprądowy max. C 13 A).
• Wyjście AC 24 V dla urządzeń KNX PL-Link: 24 V / 2 A (zaciski 3 i 4), zabezpieczenie zwarciowe rezystorem PTC.
• Wyjście AC 24 V: (zaciski 7 i 8) do zasilania dodatkowych odbiorników AC 24 V / innego sterownika PXC3 (wewnętrznie podłączone do 24 V na płytce PCB – brak wewnętrznego zabezpieczenia).
• Magistrala międzymodułowa (TX-I/O): DC 24 V, prąd maks. 600 mA, ochrona zwarciowa i przeciążeniowa (auto-reset).
• Ethernet: 2 × RJ45, 10/100 Mbps, 100BaseTX (IEEE 802.3).
• USB: typ B; ochrona przed przepięciami i przeciążeniem; brak separacji galwanicznej ⊥.

Wskaźniki i serwis

• Diody LED stanu urządzenia: RUN, FLT, IB, PL, SVC (zachowanie LED zależne od stanu pracy/komunikacji).
• LED Ethernet (dla obu portów): sygnalizacja połączenia/aktywności oraz prędkości 100 Mbps.
• Przycisk serwisowy: identyfikacja fizyczna sterownika w sieci Ethernet.

Dane techniczne

• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 512 MB SDRAM (DDR3), 512 MB NAND Flash
• Obciążenie podstawowe (bez modułów i urządzeń peryferyjnych): 8 VA / 0,33 A
• Zasilanie magistrali międzymodułowej: 30 VA / 1,25 A (może zostać wyłączone, jeśli nieużywane)
• Zasilanie magistrali KNX PL-Link: 12 VA / 0,50 A (może zostać wyłączone, jeśli nieużywane)
• Reakcja na awarię zasilania/komunikacji: rezerwa energii (supercap) do podtrzymania zegara ok. 3 dni; czas rozruchu po awarii ok. 90 s
• KNX PL-Link: IEC 14543-3; transceiver TP-UART; 9,6 kbps; zasilacz magistrali DC 29 V; max. 160 mA (dla maks. 32 urządzeń), do 64 urządzeń z jednym lub dwoma zewnętrznymi zasilaczami
• Stopień ochrony: IP30 (przednie części w sekcji DIN), IP20 (część złącz)
• Warunki pracy: -5…50 / 45 °C; 5…95% r.h. (bez kondensacji)
• Transport / przechowywanie: -25…70 °C; 5…95% r.h. (bez kondensacji)
• Kolor obudowy: RAL 7035 (jasnoszary)
• Waga (PXC3.E7x-100A): 367 g (bez opakowania) / 410 g (z opakowaniem)

Montaż

• Montaż na standardowej szynie DIN.
• Urządzenie posiada wyjmowane listwy zaciskowe (zasilanie AC 24 V, wyjścia AC 24 V, KNX PL-Link).
• Moduły TX-I/O montuje się po prawej stronie sterownika; magistrala międzymodułowa tworzy się automatycznie.

Podsumowanie

Siemens PXC3.E75-100A to programowalny sterownik Desigo do rozbudowanych zastosowań automatyki pomieszczeniowej, oferujący komunikację BACnet/IP, wbudowany 2-portowy switch Ethernet oraz możliwość elastycznej rozbudowy o moduły TX-I/O i urządzenia na KNX PL-Link. Zasilanie AC 24 V i montaż na DIN ułatwiają integrację w szafach sterowniczych, a architektura punktów danych (do 280) wspiera realizację typowych aplikacji dla 8 pomieszczeń / 16 segmentów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektroniczne przeznaczone do utylizacji zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami.
• Montaż, okablowanie, uruchomienie i serwis wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Sterownik jest przeznaczony do montażu wewnątrz budynku, na standardowej szynie DIN. Nie stosować poza budynkiem ani poza przewidzianymi warunkami środowiskowymi pracy.
• Urządzenie zasilane napięciem AC 24 V. Zasilanie musi spełniać wymagania SELV lub PELV. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Nie zamieniać przewodów zasilania AC 24 V (~ i ⏊ / system neutral). Błędne podłączenie może spowodować nieprawidłowe działanie komunikacji magistrali międzymodułowej oraz interfejsu USB.
• Zasilanie AC 24 V sterownika i podłączonych obwodów należy zabezpieczyć zgodnie z dokumentacją producenta. Należy dobrać przekroje przewodów do prądu znamionowego oraz lokalnych wymagań instalacyjnych.
• Wyjście AC 24 V na zaciskach 7 i 8 nie posiada wewnętrznego zabezpieczenia. Podłączanie dodatkowych odbiorników wymaga stosowania odpowiednich zabezpieczeń zewnętrznych zgodnie z dokumentacją producenta.
• Moduły TX-I/O oraz urządzenia magistrali międzymodułowej należy podłączać zgodnie z właściwą polaryzacją i schematem połączeń. Nieprawidłowe okablowanie może uniemożliwić komunikację lub spowodować nieprawidłową pracę instalacji.
• Magistrala KNX PL-Link musi być prowadzona wyłącznie wewnątrz budynku. Należy zachować prawidłową polaryzację przewodów KNX (+/−). Nieprawidłowe podłączenie może uniemożliwić komunikację.
• Wewnętrzny zasilacz KNX PL-Link nie może pracować równolegle z zewnętrznym zasilaczem magistrali. W przypadku stosowania zewnętrznego zasilacza wewnętrzne zasilanie magistrali musi zostać wyłączone zgodnie z dokumentacją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i z zapewnieniem odpowiedniej wentylacji. Przekroczenie dopuszczalnej temperatury otoczenia może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Nie wolno doprowadzać napięć niebezpiecznych do obwodów niskonapięciowych urządzenia. Nieprawidłowe okablowanie może stwarzać zagrożenie dla ludzi oraz prowadzić do częściowego lub całkowitego uszkodzenia systemu automatyki.
• Połączenia Ethernet, KNX PL-Link, USB i magistrali międzymodułowej należy wykonywać zgodnie z dokumentacją producenta. Nieautoryzowane lub nieprawidłowe podłączenia mogą powodować zakłócenia komunikacji albo uszkodzenie urządzenia.
• Urządzenie zawiera funkcje komunikacji sieciowej. W celu ograniczenia ryzyka nieautoryzowanego dostępu należy stosować odpowiednie środki bezpieczeństwa sieciowego, w tym wydzieloną sieć techniczną, kontrolę dostępu oraz aktualne zalecenia bezpieczeństwa producenta.
• Przy montażu w szafie lub obudowie instalacyjnej należy zachować wymagane odstępy montażowe i zapewnić możliwość bezpiecznego podłączenia oraz kontroli wszystkich zacisków.
