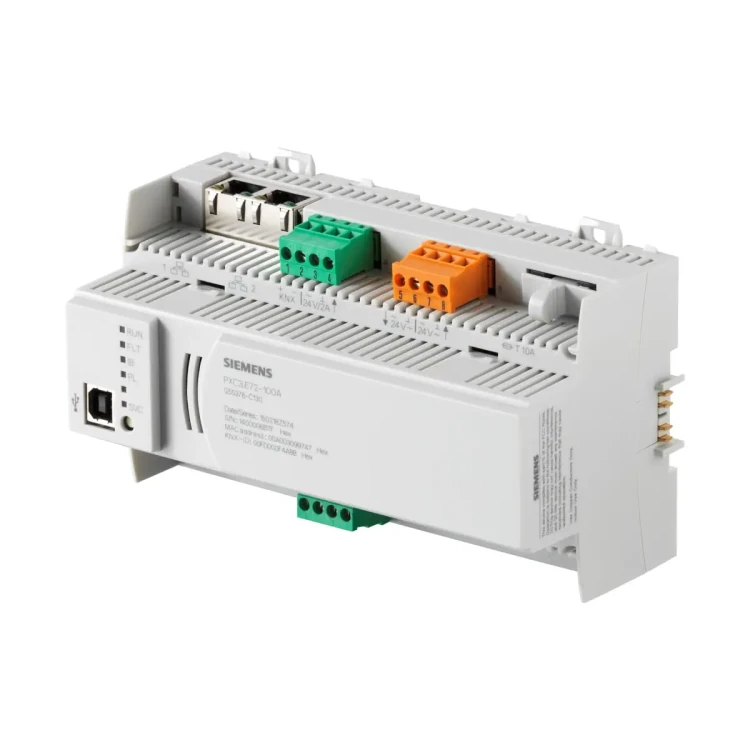

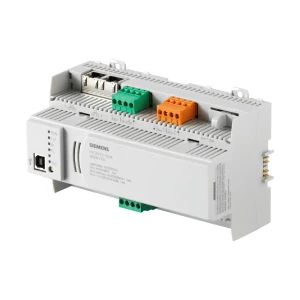

PXC3.E72-100A Sterownik modułowy serii PXC3, maks. liczba fizycznych we/wy 72, komunikacja BACnet/IP, wbudowana magistrala KNX/PL-Link, interfejs magistrali międzymodułowej

PXC3.E72-100A to modułowy, swobodnie programowalny sterownik automatyki pomieszczeniowej Siemens Desigo™, przeznaczony do aplikacji HVAC, oświetlenia i zacieniania w rozwiązaniach wymagających wysokiej elastyczności. Sterownik komunikuje się przez BACnet/IP (profil BACnet AAC, certyfikat BTL), posiada wbudowany dwuportowy switch Ethernet oraz port USB do serwisu i uruchomienia. Model PXC3.E72-100A jest zasilany napięciem AC 24 V i montowany na szynie DIN, z możliwością rozbudowy o kompatybilne moduły TX-I/O oraz urządzenia na magistrali KNX PL-Link.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC3.E72-100A
• Nr zamówieniowy: S55376-C130
• Typ: sterownik automatyki pomieszczeniowej Desigo™ (modułowy, programowalny)
• Komunikacja: BACnet / IP (profil BACnet AAC, certyfikat BTL)
• Ethernet: wbudowany dwuportowy switch (daisy-chain)
• Interfejs serwisowy: USB
• Zasilanie: AC 24 V (SELV/PELV), 48…63 Hz
• Typowe zastosowanie: zwyczajowo ok. 4 pomieszczenia oraz 8 segmentów
• Ilość I/O (punkty danych): 140 (łącznie dla TX-I/O oraz KNX PL-Link)
• TX-I/O (rozbudowa): do 72 fizycznych punktów I/O
• KNX PL-Link: do 64 urządzeń
• Magistrala DALI: brak (model bez interfejsu DALI)
• Montaż: standardowa szyna DIN

Zastosowanie

PXC3.E72-100A może być stosowany w budynkach o wysokich wymaganiach dotyczących funkcjonalności i elastyczności. W środowisku Desigo Room Automation umożliwia łączenie kilku dziedzin (HVAC, oświetlenie, cieniowanie) w jedno rozwiązanie oraz realizację koncepcji optymalizacji zużycia energii bez utraty komfortu.

Komunikacja i integracja

BACnet/IP i Ethernet

• BACnet przez UDP/IP w sieci Ethernet.
• 2 × RJ45, interfejs 100BaseTX (IEEE 802.3).
• 10 / 100 Mbps, autodetekcja prędkości.
• Dwuportowy switch ułatwia okablowanie w topologii daisy-chain.

USB (uruchomienie i serwis)

• Złącze USB: Typ B (urządzenie USB).
• Prędkość transmisji: 12 MBit/s (pełna prędkość).
• Ochrona: obwód ochronny przed przepięciami i przeciążeniem (ograniczenie prądów wyrównawczych, również na złączu GND).

Rozbudowa i peryferia (TX-I/O oraz KNX PL-Link)

TX-I/O (magistrala międzymodułowa)

• Możliwość podłączania kompatybilnych modułów TX-I/O montowanych na szynie DIN (moduły dołączane po prawej stronie sterownika).
• Maks. liczba fizycznych punktów I/O: 72.
• Wyjście DC magistrali: DC 24 V, max. 600 mA (typowo wystarcza do 8 modułów TX-I/O).
• Ochrona: zwarciowa i przeciążeniowa (auto-reset).

KNX PL-Link

• Standard: IEC 14543-3.
• Separacja galwaniczna interfejsu KNX, transceiver TP-UART.
• Prędkość transmisji: 9,6 kbps.
• Maks. liczba urządzeń KNX PL-Link: 64.
• Zasilacz magistrali (wewnętrzny): DC 29 V, 160 mA (dla maks. 32 urządzeń).
• Do 64 urządzeń możliwe przy zastosowaniu jednego lub dwóch zewnętrznych zasilaczy magistrali (wtedy wewnętrzne zasilanie KNX PL-Link musi zostać wyłączone z poziomu narzędzia).

Zasilanie, awaria zasilania i uruchomienie

• Napięcie zasilające: AC 24 V -15% / +20%, 48…63 Hz, obciążenie symetryczne (SELV/PELV).
• Rezerwa energii: ogniwo supercap do podtrzymania zegara (ok. 3 dni).
• Czas rozruchu po awarii zasilania: ok. 90 s.

Dane techniczne

• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 512 MB SDRAM (DDR3), 512 MB NAND Flash
• Maks. dopuszczalny prąd AC 24 V (przez zaciski): całkowity max. 10 A (wymagane zabezpieczenie zewnętrzne: bezpiecznik topikowy max. T 10 A lub wyłącznik nadprądowy max. C 13 A)
• Obciążenie podstawowe (bez modułów i urządzeń peryferyjnych): 8 VA / 0,33 A
• Interfejs Ethernet: 2 × RJ45, 10/100 Mbps
• Protokół: BACnet przez UDP/IP
• Stopień ochrony (wg EN 60529): IP30 (przód w sekcji DIN), IP20 (część złącz)
• Temperatura otoczenia (praca): -5…50 / 45 °C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…70 °C
• Kolor obudowy: RAL 7035 (jasnoszary)
• Waga: 367 g (bez opakowania) / 410 g (z opakowaniem)
• Aprobata UL: UL 916
• eu.bac: spełnia wymagania certyfikacji eu.bac

Montaż i wykonanie

• Montaż: na standardowej szynie montażowej DIN.
• Zaciski: wyjmowane zaciski śrubowe (dla zasilania AC 24 V, wyjść AC 24 V oraz KNX PL-Link).
• Wymagana wentylacja w celu utrzymania dopuszczalnej temperatury otoczenia urządzeń (w szafie / skrzynce instalacyjnej).

Podsumowanie

Siemens PXC3.E72-100A to elastyczny sterownik automatyki pomieszczeniowej Desigo™, łączący komunikację BACnet/IP z wygodą uruchomienia przez USB i praktycznym dwuportowym switchem Ethernet. Model ten pozwala rozbudować system o moduły TX-I/O (do 72 fizycznych punktów I/O) oraz urządzenia KNX PL-Link (do 64 urządzeń), zapewniając solidną bazę do nowoczesnych aplikacji HVAC, oświetlenia i zacieniania w wymagających obiektach.
