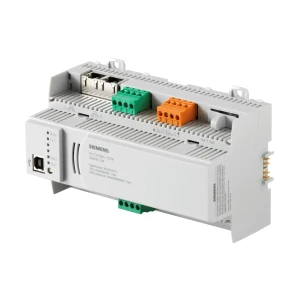

PXC3.E16A-200A Sterownik swobodnie programowalny do integracji opraw oraz czujników obecności DALI-2, komunikacja BACnet/IP

PXC3.E16A-200A to modułowy, swobodnie programowalny sterownik automatyki pomieszczeniowej Desigo™ przeznaczony do zarządzania oświetleniem w standardzie DALI-2. Sterownik komunikuje się po BACnet / IP (profil BACnet AAC, certyfikat BTL), posiada wbudowany 2‑portowy switch Ethernet oraz port USB do serwisowania i uruchomienia. Zasilanie urządzenia: AC 24 V. Montaż na szynie DIN.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: PXC3.E16A-200A
• Nr zamówieniowy: S55376-C177
• Rodzina: Desigo Room Automation
• Komunikacja: BACnet / IP (BACnet przez UDP/IP), profil BACnet AAC (BTL)
• Ethernet: 2 × RJ45, 10/100 Mbps (autodetekcja), wbudowany switch 2‑portowy (daisy‑chain)
• USB: Type B, 12 Mbit/s (Full speed)
• Zasilanie: AC 24 V (-15% / +20%), 48…63 Hz (SELV/PELV)
• Przeznaczenie wariantu: tylko zarządzanie DALI
• Magistrala: DALI-2, wbudowany zasilacz magistrali 230 mA
• Pojemność DALI-2: max. 64 stateczniki oraz max. 63 urządzenia wejściowe
• Ilość I/O: 90 (całkowite punkty danych używane łącznie przez interfejsy)
• Montaż: standardowa szyna montażowa DIN

Zastosowanie

PXC3.E16A-200A jest przeznaczony do zastosowań w budynkach o wysokich wymaganiach dotyczących funkcjonalności i elastyczności, gdzie wymagane jest sterowanie oświetleniem DALI-2 w ramach Desigo Room Automation. Urządzenie zapewnia infrastrukturę do dostarczania i przetwarzania funkcji specyficznych dla systemu i aplikacji.

Komunikacja i uruchomienie

• BACnet/IP: komunikacja przez UDP/IP.
• Wbudowany switch Ethernet (2 porty): umożliwia okablowanie typu daisy‑chain, obniżając koszty instalacji.
• Port USB: do serwisowania i uruchomienia.
• Identyfikacja urządzenia: unikatowy numer seryjny, unikatowy adres MAC.

Magistrala DALI-2 (oświetlenie)

• Interfejs: DALI z separacją galwaniczną
• Prędkość transmisji: 1.2 kBit/s
• Zasilacz magistrali: DC 16 V, gwarantowane natężenie 230 mA (PXC3.E…A-200A), maks. 250 mA
• DALI-2 (PXC3.E…A-200A): IEC 62386-101 oraz IEC 62386-103
• Obsługiwane urządzenia DALI (typy):
  • 0 – lampy fluorescencyjne: tak
  • 7 – funkcja przełączania: tak
  • 1 – niezależne oświetlenie ewakuacyjne: tak
  • 3 – lampy halogenowe niskiego napięcia: częściowo
  • 5 – konwertery cyfrowe na napięcie D.C.: częściowo
  • 6 – moduły LED: tak
  • 4 – lampy żarowe: nie
  • 2 – lampy HID: nie
  • 8 – sterowanie kolorem: nie
  • 9 – sterowanie sekwencyjne: nie
  • 10 – sterowanie optyczne: nie
• Obsługiwane instancje DALI-2 (urządzenia wejściowe):
  • 3 – czujnik obecności: tak
  • 5 – czujnik oświetlenia: tak
  • 0 – wejście ogólnego przeznaczenia: nie
  • 1 – przycisk: nie
  • 2 – absolutne urządzenie wejściowe: nie
  • 6 – czujnik koloru: nie
• Uwaga dot. obciążenia: pobór prądu podłączonych stateczników DALI i urządzeń wejściowych nie może przekraczać gwarantowanego prądu zasilania magistrali.
• Ważne: praca z zewnętrznym zasilaczem magistrali DALI nie jest dozwolona.
• Ostrzeżenie: brak zabezpieczenia przy niepoprawnym podłączeniu przewodów – napięcie pomiędzy DA+ / DA+ lub DA– / DA– zniszczy urządzenie.

Sygnalizacja LED i przyciski serwisowe

Diody LED

• RUN (zielony): stale włączona – urządzenie gotowe do pracy; stale wyłączona – brak zasilania; miganie – rozruch lub zatrzymany program.
• FLT (czerwony): stale wyłączona – OK; stale włączona – błąd sprzętowy lub programowy; szybkie miganie – nieprawidłowa lub uszkodzona aplikacja.
• DALI (żółty): stale włączona – OK; stale wyłączona – magistrala nieużywana lub błąd komunikacji; miganie – komunikacja DALI; miganie przy rozkazie IDENTIFY DEVICE – tylko DALI‑2 (5 Hz przez 10 s).
• SVC (czerwony): stale wyłączona – OK; miganie – brak załadowanej aplikacji; miganie przy rozkazie Wink – fizyczna identyfikacja sterownika.
• Ethernet 1/2: zielony – połączenie/aktywność; żółty – 100 Mbps / Mbps.

Przyciski serwisowe

• Krótkie wciśnięcie (Ethernet): identyfikacja fizyczna sterownika w sieci.
• Krótkie wciśnięcie (DALI): test DALI (wszystkie stateczniki zał./wył.) oraz zatrzymanie wysyłania komend DALI‑2 IDENTIFY DEVICE.
• Długie wciśnięcie > 4 s (DALI): uruchamia/zatrzymuje funkcję migania wszystkich stateczników (2 s On, 2 s Off) oraz wysyła ciągle komendy DALI‑2 IDENTIFY DEVICE.

Dane techniczne

• Zasilanie: AC 24 V (-15% / +20%), 48…63 Hz; SELV/PELV; obciążenie półfalowe; symetryczne
• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 512 MB SDRAM (DDR3), 512 MB NAND Flash
• Maks. dopuszczalny prąd AC 24 V (przez zaciski): łącznie max. 10 A (wymagane zabezpieczenie zewn.: bezpiecznik topikowy max. T 10 A lub wyłącznik nadprądowy max. C 13 A)
• Obciążenie podstawowe (bez modułów i urządzeń peryferyjnych): 8 VA / 0.33 A
• Odpowiedź na awarię zasilania: podtrzymanie zegara (supercap) ok. 3 dni; czas rozruchu po awarii ok. 90 s
• Stopień ochrony (EN 60529): IP30 (przód w sekcji DIN), IP20 (część złącz)
• Warunki pracy: -5…50 °C; 5…95% r.h. (bez kondensacji)
• Transport / składowanie: -25…70 °C; 5…95% r.h. (bez kondensacji)
• Kolor obudowy: RAL 7035 (jasnoszary)
• Waga: 359 g (bez opakowania) / 402 g (z opakowaniem)

Montaż

• Sposób montażu: na standardowej szynie montażowej DIN.
• Listwy zaciskowe: wyjmowane listwy zaciskowe dla zasilania AC 24 V oraz magistrali DALI.
• Pozycja montażu: zalecany montaż na ścianie poziomo (od lewej do prawej lub odwrotnie), dopuszczalne także inne orientacje zgodnie z zaleceniami dla instalacji w szafie.
• Temperatura: dla PXC3.E16A… dopuszczalne jest 50 °C bez dodatkowych zastrzeżeń dotyczących obciążenia magistral.

Podsumowanie

Siemens PXC3.E16A-200A to programowalny sterownik Desigo do zarządzania instalacją DALI-2, z komunikacją BACnet/IP, wbudowanym 2‑portowym switchem Ethernet i USB do uruchomienia. Dzięki zasilaniu magistrali DALI-2 (230 mA) oraz obsłudze do 64 stateczników i 63 urządzeń wejściowych, sprawdza się jako centralny element sterowania oświetleniem w nowoczesnej automatyce budynkowej.
