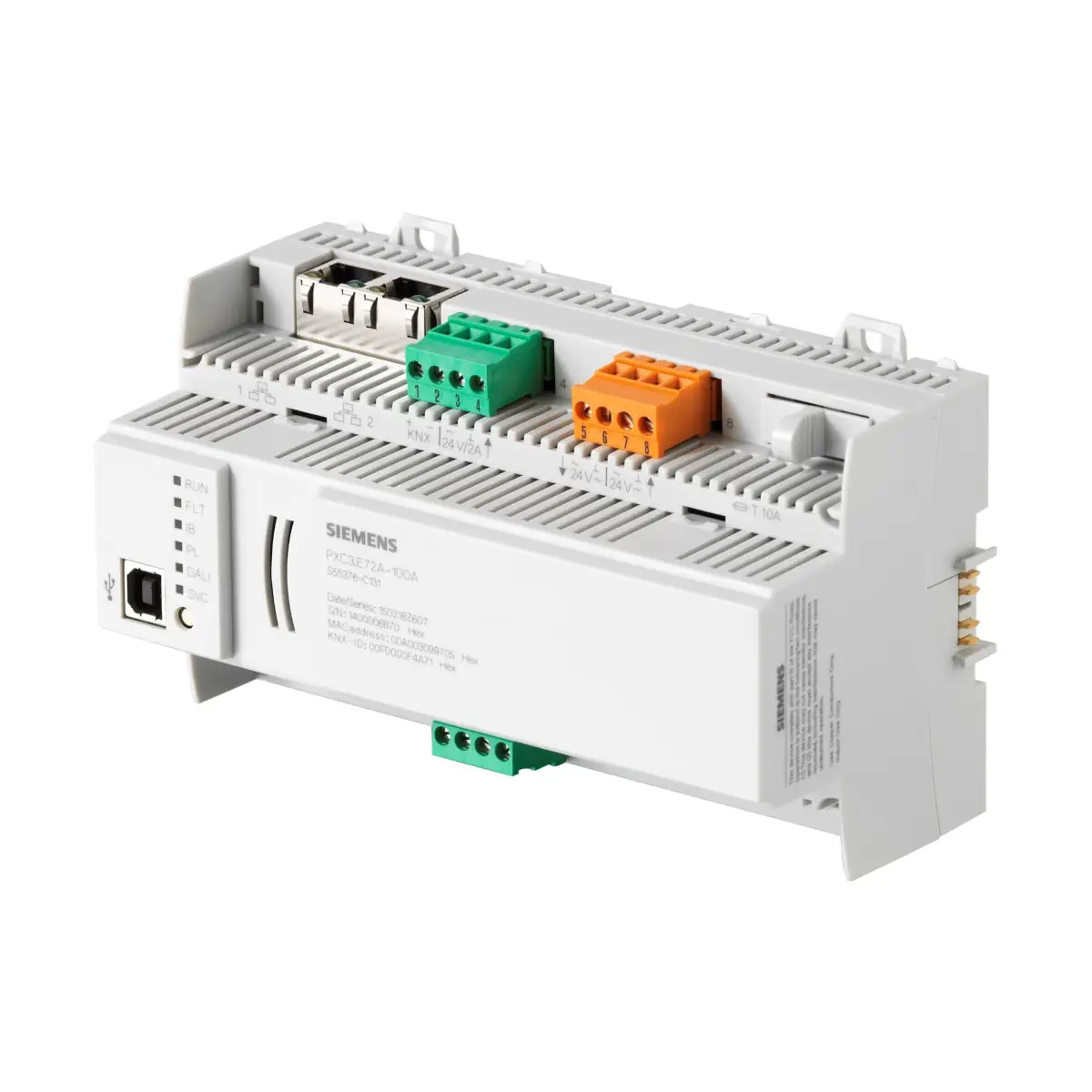

PXC3.E72A-200A Sterownik modułowy serii PXC3, maks. liczba fizycznych we/wy 72, komunikacja BACnet/IP, wbudowana magistrala KNX/PL-Link i DALI-2, obsługa czujników obecności DALI-2, interfejs magistrali międzymodułowej

PXC3.E72A-200A to modułowy, swobodnie programowalny sterownik automatyki pomieszczeniowej Desigo™ przeznaczony do integracji i sterowania funkcjami HVAC, oświetlenia oraz zacieniania w budynkach o wysokich wymaganiach dotyczących funkcjonalności i elastyczności. Urządzenie komunikuje się poprzez BACnet/IP (profil BACnet AAC, certyfikat BTL), posiada wbudowany dwuportowy switch Ethernet oraz port USB do serwisowania i uruchomienia. Zasilane jest napięciem AC 24 V i przystosowane do montażu na szynie DIN.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC3.E72A-200A
• Nr zamówieniowy: S55376-C178
• Rodzina / system: Desigo™ Room Automation (wersja Desigo: V7)
• Zastosowanie: automatyka pomieszczeniowa dla HVAC, oświetlenia i zacieniania
• Komunikacja nadrzędna: BACnet/IP (BACnet przez UDP/IP), profil BACnet AAC (certyfikat BTL)
• Ethernet: wbudowany switch dwuportowy (daisy-chain), 10/100 Mbps (autodetekcja)
• Interfejs serwisowy: USB (Typ B)
• Zasilanie: AC 24 V -15% / +20%, 48…63 Hz (SELV/PELV)
• Zarządzanie wieloma pomieszczeniami: zazwyczaj ok. 4 pomieszczenia oraz 8 segmentów (zależnie od funkcji pomieszczeń)
• Łączna liczba punktów danych (I/O): 140 (dla TX-I/O, KNX PL-Link oraz DALI łącznie)
• KNX PL-Link: do 64 urządzeń, zasilanie magistrali wbudowane
• TX-I/O: do 72 fizycznych punktów I/O
• DALI-2: do 64 stateczników oraz do 63 urządzeń wejściowych DALI-2; wbudowany zasilacz magistrali 230 mA

Zastosowanie

PXC3.E72A-200A może być stosowany w rozwiązaniach Desigo Room Automation, które łączą kilka dziedzin (HVAC, oświetlenie, cieniowanie) w jedno, elastyczne rozwiązanie. System jest przeznaczony m.in. do aplikacji optymalizujących zużycie energii (klasa A) bez utraty komfortu.

Magistrale i rozbudowa systemu

• TX-I/O (magistrala międzymodułowa): moduły TX-I/O dołączane są po prawej stronie sterownika na szynie DIN, a magistrala tworzy się samoczynnie.
• KNX PL-Link: do podłączenia zadajników pomieszczeniowych, sensorów i aktorów; wspiera urządzenia peryferyjne marki Siemens (PL-Link) metodą plug&play oraz umożliwia integrację urządzeń KNX (S-Mode, wymagane narzędzie ETS).
• DALI-2: do sterowania oświetleniem (stateczniki) i obsługi urządzeń wejściowych z certyfikatem DALI-2.

DALI-2 – możliwości i ograniczenia

• Maksymalnie: 64 stateczniki oraz 63 urządzenia wejściowe DALI-2
• Wbudowany zasilacz magistrali DALI: 230 mA (natężenie gwarantowane); maks. 250 mA
• Ważne: pobór prądu podłączonych stateczników DALI i urządzeń wejściowych nie może przekraczać gwarantowanego prądu zasilania magistrali sterownika.
• Ważne: praca z zewnętrznym zasilaczem DALI nie jest dozwolona.

Wspierane typy urządzeń DALI (stateczniki)

• Wspierane: typ 0 (lampy fluorescencyjne), typ 7 (funkcja przełączania), typ 1 (niezależne oświetlenie ewakuacyjne), typ 6 (moduły LED)
• Częściowo wspierane: typ 3 (lampy halogenowe niskiego napięcia), typ 5 (konwertery cyfrowe na napięcie D.C.)
• Niewspierane: typ 4 (lampy żarowe), typ 2 (lampy HID), typ 8 (sterowanie kolorem), typ 9 (sterowanie sekwencyjne), typ 10 (sterowanie optyczne)

Wspierane typy instancji DALI-2 (urządzenia wejściowe)

• Wspierane: typ 3 (czujnik obecności), typ 5 (czujnik oświetlenia)
• Niewspierane: typ 0 (wejście ogólnego przeznaczenia), typ 1 (przycisk), typ 2 (absolutne urządzenie wejściowe), typ 6 (czujnik koloru)

Interfejsy i złącza

• Ethernet: 2 x RJ45 (ekranowane), 100BaseTX (IEEE 802.3), 10/100 Mbps
• USB: Typ B (urządzenie USB), 12 MBit/s
• Zasilanie AC 24 V: wyjmowane listwy zaciskowe
• KNX PL-Link: zaciski KNX + / – oraz wyjście AC 24 V / 2 A dla urządzeń PL-Link (zabezpieczenie przeciwzwarciowe rezystorem PTC)
• AC 24 V / 6 A: wyjście do zasilenia innego sterownika PXC3… (wewnętrznie podłączone do 24 V – brak wewnętrznego zabezpieczenia)
• DALI-2: zaciski DA- / DA+
• Przyciski serwisowe: przycisk serwisowy (Ethernet) oraz przycisk serwisowy DALI

Diagnostyka: diody LED i przyciski serwisowe

Sterownik posiada diody LED informujące o stanie (m.in. RUN, FLT, IB, PL, DALI, SVC) oraz diody LED portów Ethernet.

• RUN (zielona): stałe świecenie – urządzenie gotowe do pracy; miganie – rozruch lub zatrzymany program
• FLT (czerwona): stałe świecenie – błąd sprzętowy lub programowy; szybkie miganie – nieprawidłowa/uszkodzona aplikacja
• IB (żółta): miganie – komunikacja z modułami; stałe wyłączenie – brak podłączonych modułów lub błąd komunikacji
• PL (żółta): miganie – komunikacja z urządzeniami KNX PL-Link; stałe wyłączenie – magistrala nieużywana lub błąd komunikacji
• DALI (żółta): miganie – komunikacja DALI; stałe wyłączenie – magistrala nieużywana lub błąd komunikacji; dodatkowo DALI-2: miganie przy IDENTIFY DEVICE (5 Hz przez 10 s)
• SVC (czerwona): miganie – brak załadowanej aplikacji; miganie przy rozkazie Wink – fizyczna identyfikacja sterownika

Funkcje przycisków serwisowych

• Krótkie wciśnięcie (Ethernet): identyfikacja fizyczna sterownika w sieci
• Krótkie wciśnięcie (DALI): test DALI – wszystkie stateczniki zał./wył.; zatrzymanie wysyłania komend DALI-2 IDENTIFY DEVICE
• Długie wciśnięcie > 4 s (DALI): test DALI – start/stop migania wszystkich stateczników (2 s ON, 2 s OFF); ciągłe wysyłanie komend DALI-2 IDENTIFY DEVICE

Zasilanie i parametry elektryczne

• Napięcie zasilania: AC 24 V -15% / +20%, 48…63 Hz
• Maks. dopuszczalny prąd AC 24 V (przez zaciski 5 i 6): łącznie max. 10 A (wymagane zewnętrzne zabezpieczenie: bezpiecznik topikowy max. T 10 A lub wyłącznik nadprądowy max. C 13 A)
• Obciążenie podstawowe (bez modułów i urządzeń peryferyjnych): 8 VA / 0,33 A
• Zasilanie magistrali międzymodułowej: 30 VA / 1,25 A
• Zasilanie KNX PL-Link: 12 VA / 0,50 A
• Zasilanie DALI (dla wersji A-200A): 16 VA / 0,61 A
• Podtrzymanie zegara: rezerwa energii (supercap) ok. 3 dni
• Czas rozruchu po awarii zasilania: ok. 90 s

Dane techniczne (wybrane)

• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 512 MB SDRAM (DDR3), 512 MB NAND Flash
• KNX PL-Link: IEC 14543-3, transceiver TP-UART, 9,6 kbps; zasilacz magistrali DC 29 V; 160 mA (do maks. 32 urządzeń przy zasilaniu wewnętrznym)
• DALI: separacja galwaniczna; prędkość transmisji 1,2 kBit/s; podstawowa izolacja dla 230 V (1,5 kV); kategoria przepięciowa III (4 kV)
• DALI-2 (dla PXC3.E…A-200A): IEC 62386-101 oraz IEC 62386-103
• Standard ochrony obudowy: IP30 (przednie części w sekcji DIN), IP20 (część złącz)
• Kolor obudowy: RAL 7035 (jasnoszary)
• Waga: 389 g (bez opakowania) / 432 g (z opakowaniem)

Montaż i warunki pracy

• Montaż: na standardowej szynie montażowej DIN; wyjmowane listwy zaciskowe
• Zalecana pozycja montażu: na ścianie, poziomo (od lewej do prawej lub od prawej do lewej)
• Temperatura otoczenia (praca): -5…50 °C (z zastrzeżeniami montażowymi) lub -5…45 °C (montaż z zastrzeżeniami)
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)

Podsumowanie

Siemens PXC3.E72A-200A to nowoczesny sterownik automatyki pomieszczeniowej Desigo™ dla instalacji, w których liczy się elastyczna integracja funkcji HVAC, oświetlenia i zacieniania. BACnet/IP z wbudowanym switchem Ethernet, rozbudowa przez TX-I/O, obsługa KNX PL-Link oraz DALI-2 (z wbudowanym zasilaniem 230 mA) sprawiają, że jest to solidna baza do budowy spójnych, energooszczędnych aplikacji automatyki pomieszczeniowej.
