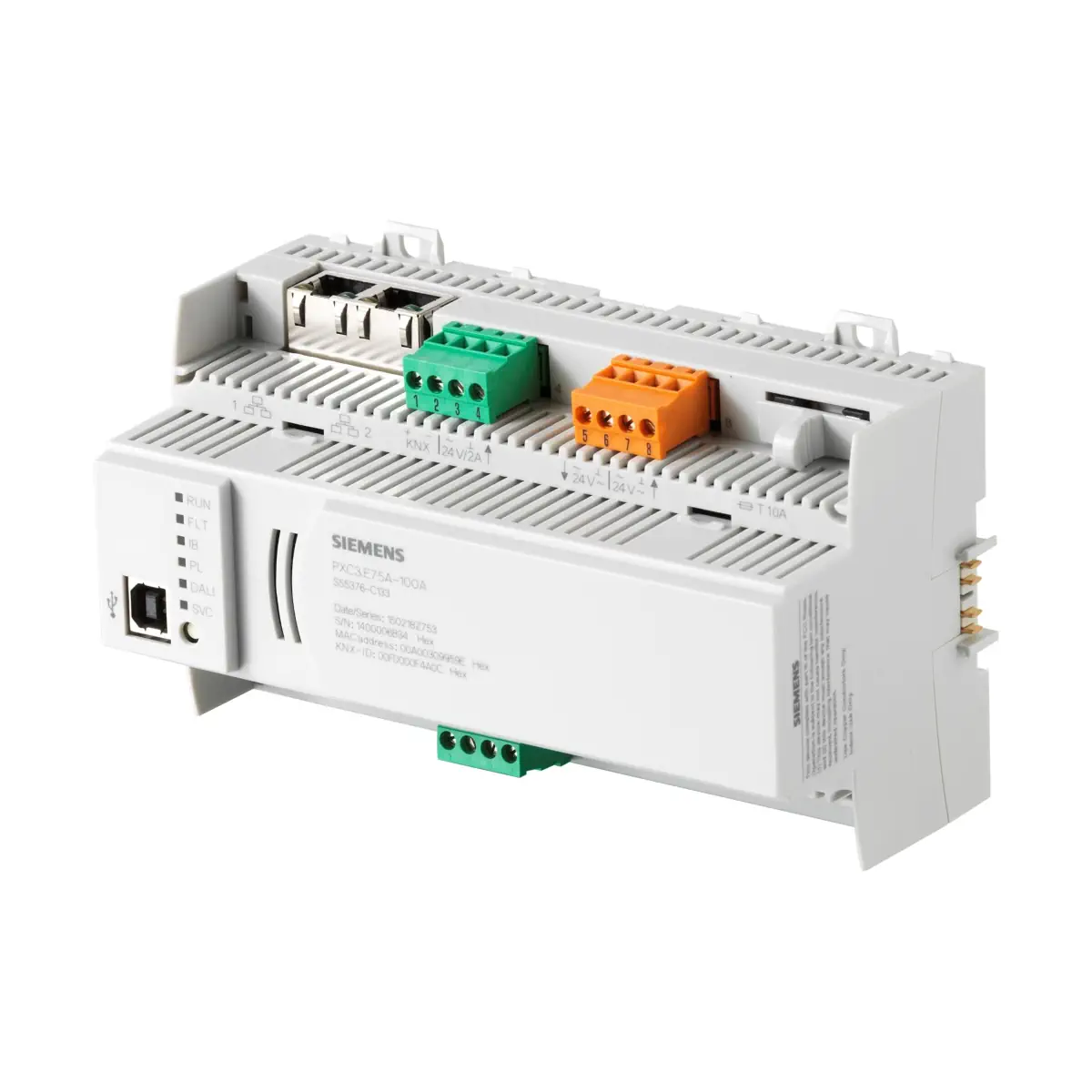

PXC3.E75A-200A Sterownik modułowy serii PXC3, maks. liczba fizycznych we/wy 200, komunikacja BACnet/IP, wbudowana magistrala KNX/PL-Link i DALI-2, obsługa czujników obecności DALI-2, interfejs magistrali międzymodułowej

PXC3.E75A-200A to modułowy, swobodnie programowalny sterownik automatyki pomieszczeniowej Siemens Desigo™, przeznaczony do zastosowań HVAC, oświetlenia i zacieniania. Sterownik komunikuje się przez BACnet/IP (profil BACnet AAC, certyfikat BTL) i posiada wbudowany dwuportowy switch Ethernet, ułatwiający okablowanie w topologii daisy-chain. Wersja -200A oferuje również wbudowaną obsługę DALI-2 (z zasilaniem magistrali), a także możliwość rozbudowy o kompatybilne moduły TX-I/O oraz urządzenia KNX PL-Link.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC3.E75A-200A
• Nr zamówieniowy: S55376-C179
• Typ: sterownik automatyki pomieszczeniowej (modułowy, programowalny)
• Zastosowanie: integracja i sterowanie HVAC, oświetleniem oraz zacienianiem w ramach Desigo Room Automation
• Komunikacja: BACnet przez UDP/IP; profil BACnet AAC (BTL)
• Ethernet: 2 × RJ45 (wbudowany dwuportowy switch), 10/100 Mbps (autodetekcja)
• Interfejs serwisowy: port USB (Typ B) do serwisowania i uruchomienia
• Zasilanie: AC 24 V (SELV/PELV), 48…63 Hz
• Montaż: na standardowej szynie DIN

Skalowalność i zasoby (konkretnie dla PXC3.E75A-200A)

• Sugerowane zastosowanie: zazwyczaj 8 pomieszczeń oraz 16 segmentów
• Punkty danych (łącznie): 280 (wykorzystywane łącznie przez TX-I/O, KNX PL-Link oraz DALI)
• KNX PL-Link: maks. 64 urządzenia
• Moduły TX-I/O: maks. 200 fizycznych punktów I/O
• DALI-2: maks. 64 stateczniki oraz maks. 63 urządzenia wejściowe
• Wbudowany zasilacz magistrali DALI-2: 230 mA

Komunikacja i magistrale

BACnet/IP i Ethernet

• Interfejs: 100BaseTX (IEEE 802.3)
• Prędkość: 10 / 100 Mbps (autodetekcja)
• Złącza: 2 × RJ45, ekranowane
• Zaleta: wbudowany dwuportowy switch obniża koszt okablowania (daisy-chain)

TX-I/O (magistrala międzymodułowa)

• Możliwość bezpośredniego dołączania modułów TX-I/O (magistrala tworzy się automatycznie podczas dodawania kolejnych modułów na szynie DIN).
• Wyjście DC (magistrala): napięcie nominalne DC 24 V, prąd maks. 600 mA (typowo dla ok. 8 modułów TX-I/O).
• Zabezpieczenia: ochrona zwarciowa i przeciążeniowa (auto-reset).

KNX PL-Link (zasilanie i integracja)

• Standard: IEC 14543-3
• Transceiver: TP-UART
• Prędkość transmisji: 9.6 kbps
• Zasilacz magistrali (wewnętrzny): napięcie nominalne DC 29 V, wydajność 160 mA (domyślnie: autodetekcja)
• Uwaga: wewnętrzny zasilacz KNX PL-Link nie może pracować równolegle z zewnętrznym zasilaczem. Przy użyciu zewnętrznego zasilacza, zasilanie wewnętrzne należy wyłączyć w narzędziu.
• Magistrala KNX PL-Link umożliwia podłączanie urządzeń peryferyjnych Siemens (PL-Link) metodą plug&play oraz integrację urządzeń KNX (S-Mode; wymagane ETS).

DALI-2 (zasilanie i ograniczenia)

• Interfejs: DALI, separacja galwaniczna
• Prędkość transmisji: 1.2 kBit/s
• Zasilacz magistrali: napięcie nominalne DC 16 V, gwarantowane natężenie 230 mA (dla wersji -200A)
• Uwaga: praca z zewnętrznym zasilaczem magistrali DALI nie jest dozwolona.
• Uwaga: pobór prądu podłączonych stateczników DALI i urządzeń wejściowych DALI-2 nie może przekraczać gwarantowanego prądu zasilania magistrali sterownika.

Obsługiwane typy DALI / DALI-2

Stateczniki DALI (ramki 16-bit)

• Wspierane: typ 0 (lampy fluorescencyjne), typ 7 (funkcja przełączania), typ 1 (niezależne oświetlenie ewakuacyjne), typ 6 (moduły LED)
• Częściowo wspierane: typ 3 (lampy halogenowe niskiego napięcia), typ 5 (konwertery cyfrowe na napięcie D.C.)
• Niewspierane: typ 4 (lampy żarowe), typ 2 (lampy HID), typ 8 (sterowanie kolorem), typ 9 (sterowanie sekwencyjne), typ 10 (sterowanie optyczne)

Urządzenia wejściowe DALI-2 (ramki 24-bit)

• Wspierane: typ instancji 3 (czujnik obecności), typ instancji 5 (czujnik oświetlenia)
• Niewspierane: typ instancji 0 (wejście ogólnego przeznaczenia), 1 (przycisk), 2 (absolutne urządzenie wejściowe), 6 (czujnik koloru)

Diagnostyka i serwis

• Wskaźniki LED: RUN, FLT, IB, PL, DALI, SVC oraz LED link/aktywność dla portów Ethernet
• Przycisk serwisowy: identyfikacja fizyczna sterownika w sieci
• Przycisk DALI: test DALI (zał./wył. wszystkich stateczników) oraz funkcje identyfikacji (zależnie od sposobu użycia)
• Unikatowe identyfikatory: każdy sterownik posiada unikatowy numer seryjny oraz unikatowy adres MAC; urządzenia KNX PL-Link posiadają unikatowy KNX ID

Dane techniczne (wybrane)

• Zasilanie: AC 24 V (-15% / +20%), 48…63 Hz, SELV/PELV, obciążenie półfalowe, symetryczne
• Maks. dopuszczalny prąd AC 24 V (przez zaciski zasilania): całkowity max. 10 A (wymagane zewnętrzne zabezpieczenie: bezpiecznik topikowy max. T 10 A lub wyłącznik nadprądowy max. C 13 A)
• Obciążenie podstawowe (bez modułów i urządzeń peryferyjnych): 8 VA / 0.33 A
• Zasilanie magistrali międzymodułowej: 30 VA / 1.25 A (może zostać wyłączone, gdy nieużywane)
• Zasilanie KNX PL-Link: 12 VA / 0.50 A (może zostać wyłączone, gdy nieużywane)
• Zasilanie DALI (dla -200A): 16 VA / 0.61 A (wyłączenie zasilania wyłącza cały interfejs DALI)
• Procesor: Texas Instruments AM3352, 600 MHz
• Pamięć: 512 MB SDRAM (DDR3), 512 MB NAND Flash
• Reakcja na zanik zasilania: podtrzymanie zegara (supercap) ok. 3 dni; czas rozruchu po awarii ok. 90 s
• Stopień ochrony: IP30 (przód w sekcji DIN), IP20 (część złącz)
• Kolor obudowy: RAL 7035 (jasnoszary)
• Waga (PXC3.E7xA…): ok. 389 g (bez opakowania) / 432 g (z opakowaniem)

Montaż i warunki pracy

• Montaż: na standardowej szynie DIN; sterownik posiada wyjmowane listwy zaciskowe.
• Pozycja montażu (zalecana): na ścianie, poziomo (od lewej do prawej lub odwrotnie); dopuszczalne również inne orientacje z ograniczeniami temperaturowymi.
• Temperatura otoczenia (praca): -5…50 °C lub -5…45 °C (zależnie od obciążenia magistral; 50 °C dopuszczalne, jeśli magistrale nie są w pełni obciążone: KNX PL-Link 105 mA, DALI 85 mA oraz magistrala modułowa 400 mA).
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Transport / przechowywanie: -25…70 °C, 5…95% r.h. (bez kondensacji)

Podsumowanie

Siemens PXC3.E75A-200A to wysokiej klasy sterownik Desigo Room Automation do rozbudowanych aplikacji, który łączy BACnet/IP, TX-I/O, KNX PL-Link oraz DALI-2 w jednym, modułowym urządzeniu na szynę DIN. Wbudowany switch Ethernet, port USB, zasoby dla typowo 8 pomieszczeń oraz obsługa DALI-2 (z wbudowanym zasilaniem magistrali) czynią go elastyczną podstawą do integracji HVAC, oświetlenia i zacieniania w wymagających projektach.
