TXM1.8U-ML Moduł 8 wejść/wyjść uniwersalnych AI, AO, DI, sterowanie ręczne, wyświetlacz LCD

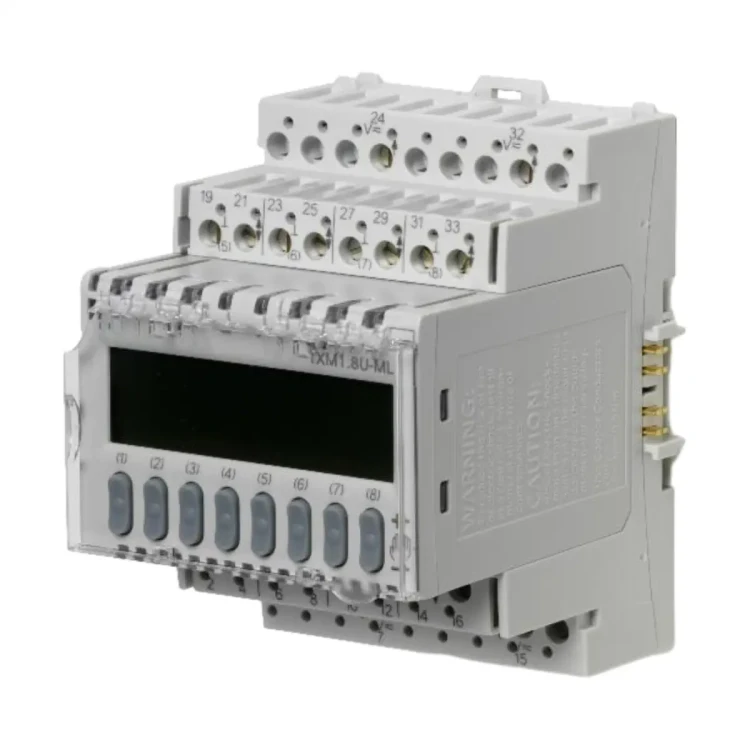

TXM1.8U-ML to uniwersalny moduł wejść/wyjść TX-I/O™ firmy Siemens, wyposażony w 8 konfigurowalnych punktów I/O oraz wyświetlacz LCD i przyciski do lokalnego sterowania (LO/ID zgodnie z ISO 16484-2). Każdy kanał może pracować jako wejście dwustanowe (również impulsowe i zliczające), wejście analogowe (m.in. czujniki temperatury i 0…10 V) lub wyjście analogowe 0…10 V. Moduł ma obudowę w formacie zgodnym z DIN, a konstrukcja z podstawą zaciskową i wyjmowaną częścią elektroniczną ułatwia montaż, uruchomienie i serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8U-ML
• Seria: TX-I/O™
• Liczba punktów: 8 uniwersalnych wejść/wyjść (indywidualnie konfigurowalnych)
• Obudowa: format zgodny z DIN
• Diagnostyka: diody LED statusu dla każdego punktu I/O, dodatkowo LCD do diagnostyki
• Lokalna obsługa: przyciski + LCD do lokalnego forsowania wyjść (LO/ID wg ISO 16484-2)
• Serwis i montaż: podstawa z zaciskami + wyjmowana elektronika modułu
• Etykietowanie: dwustronna etykieta do opisu wejść/wyjść (w kieszeni pod przezroczystą pokrywą)

Funkcje I/O (konfiguracja kanałów)

Punkty I/O w TXM1.8U-ML mogą zostać skonfigurowane (kanał po kanale) jako:

• Wejścia dwustanowe (BI): styki beznapięciowe N/O lub N/C (z podtrzymaniem), a także wejścia impulsowe (N/O, N/C)
• Wejścia zliczające (CI): zliczanie impulsów (maks. 100 Hz – licznik elektroniczny, maks. 25 Hz – licznik mechaniczny), pamięć licznika 0 … 4,3 × 10⁹ (32 bit)
• Wejścia analogowe (AI): DC 0…10 V, rezystancja (m.in. 2500 Ω), czujniki temperatury LG-Ni 1000 (również wersja rozszerzona), Pt1000 (różne charakterystyki), PTC, NTC 10K, NTC 100K
• Wyjścia analogowe (AO): proporcjonalne DC 0…10 V (z podtrzymaniem sterowanego sygnału)

Lokalne sterowanie i diagnostyka (LCD + przyciski)

• Przycisk środkowy: włącza / wyłącza lokalny tryb sterowania.
• Przyciski “+” oraz “–”: zwiększają / zmniejszają wartość sygnału wyjściowego.
• Forsowanie dotyczy wyłącznie wyjść: próba nadpisania wejścia powoduje wskazanie błędu.
• Żółta dioda LED: informuje, że lokalny tryb sterowania (forsowania) jest aktywny.
• LCD wyświetla dla każdego punktu I/O: rodzaj sygnału, symboliczne przedstawienie wartości oraz informacje diagnostyczne.

• Ważne: wszystkie funkcje bezpieczeństwa muszą być realizowane przez rozwiązania zewnętrzne.
• Ważne: lokalne sterowanie nie może być wykorzystywane do wyłączania awaryjnego.
• Uwaga eksploatacyjna: moduł realizuje lokalne forsowania bez funkcji bezpieczeństwa i blokad (zgodnie z ISO 16484-2).

Budowa i serwis

• Podstawa z zaciskami oraz wyjmowana część elektroniczna ułatwiają montaż i wymianę.
• Automatyczne podłączenie do magistrali międzymodułowej.
• Funkcja rozłączenia modułu (przydatna podczas uruchamiania).
• Szybka wymiana modułu I/O bez konieczności zmiany połączeń, z zachowaniem pełnej funkcjonalności pozostałych modułów.
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku. Podczas wymiany elektroniki modułu wtyk należy obrócić (pozostaje w gnieździe).

Dane techniczne

• Zasilanie (z boku, szyna podłączeniowa): DC 21,5…26 V (SELV/PELV)
• Maks. pobór mocy: 1,8 W
• Zabezpieczenia: wszystkie złącza modułu – zabezpieczenie przed zwarciem zacisków i niewłaściwym połączeniem AC/DC 24 V; zewnętrzne złącze magistrali – brak zabezpieczenia
• Stopień ochrony: elementy płyty czołowej IP30, podstawa z zaciskami IP20
• Klasa ochrony: III
• Warunki pracy: –5…50°C, 5…95% r.h. (bez podanych ograniczeń kondensacji w danych), klasa klimatyczna 3K5
• Transport/składowanie: –25…70°C, 5…95% r.h., klasa klimatyczna 2K3
• Kolor: RAL 7035 (jasnoszary)
• Masa (z / bez opakowania): 223 g / 202 g

Parametry wejść/wyjść (wybrane)

Wejścia dwustanowe / zliczające

• Uwaga funkcjonalna: wejścia dwustanowe nie są elektrycznie odseparowane od układów elektroniki.
• Styk mechaniczny: musi być beznapięciowy.
• Przełączniki elektroniczne: muszą spełniać wymagania SELV/PELV.
• Styk napięciowy: DC 21,5…25 V
• Styk prądowy: 1,0 mA (prąd początkowy 6 mA)
• Rezystancja styku zamkniętego: maks. 200 Ω
• Rezystancja izolacji przy styku otwartym: min. 50 kΩ
• Maks. częstotliwość zliczania: 25 Hz (licznik mechaniczny), 100 Hz (licznik elektroniczny)

Wejścia analogowe

• Korekcja rezystancji linii: 1 Ω (kalibracja w module)
• AI 0…10 V: zakres 0…10 V, rozdzielczość 1 mV; nad/podzakres –1,5…11,5 V
• Detekcja przerwy (AI 0…10 V): przy otwartym obwodzie napięcie ujemne –3,1 V, 0,05 mA
• Rezystancja (np. Pt1000 / przetwornik rezystancyjny): 0…2500 Ω, rozdzielczość 0,1 Ω; nadzakres do 2650 Ω

Wyjścia analogowe

• AO 0…10 V: 0…10 V, rozdzielczość 1 mV; nad/podzakres –0,05…10,6 V
• Maks. prąd wyjściowy: 1 mA

Zasilanie urządzeń peryferyjnych i okablowanie

• Napięcie zasilania peryferiów (AC/DC): 12…24 V
• Maks. prąd na moduł: 4 A (dla wszystkich 4 złącz zasilania)
• Zaciski zasilania AC/DC 24 V: 7, 15, 24, 32 (wzajemnie połączone)
• Uwaga instalacyjna: do podłączenia zasilania AC/DC 24 V należy użyć przewodów o przekroju odpowiednim dla 10 A (zgodnie z lokalnymi regulacjami).
• Dozwolona długość przewodów pomiarowych: maks. 300 m
• Ekranowanie przewodu: przewód licznika impulsów o częstotliwości > 1 Hz, prowadzony wspólnie z przewodem wejścia analogowego na odległości > 10 m, musi być ekranowany.

Zaciski i montaż (mechanika)

• Moduł może być montowany pod dowolnym kątem; należy zapewnić wentylację, aby nie przekroczyć 50°C.
• Zaciski wyjmowane:
  drut 1 × 0,5…4 mm² lub 2 × 0,6 mm∅ do 1,5 mm²
  linka bez tulejek 1 × 0,5…2,5 mm² lub 2 × 0,6 mm∅ do 1,5 mm²
  linka z tulejkami (DIN 46228/1) 1 × 0,25…2,5 mm² lub 2 × 0,6 mm∅ do 1,5 mm²
• Wkrętak: nr 1 (średnica uchwytu ≤ 4,5 mm)
• Maks. moment dokręcania: 0,6 Nm
• Otwory testowe (złącza): 1,8…2,0 mm

Wymiary

• Format: DIN 43 880
• Wymiary (mm): 90 (szer.) × 77,5 (wys.) × 108 (gł.)

Podsumowanie

Siemens TXM1.8U-ML to kompaktowy moduł TX-I/O™ z 8 uniwersalnymi punktami I/O, który pozwala elastycznie łączyć sygnały dwustanowe, zliczające oraz analogowe (w tym 0…10 V i popularne czujniki temperatury), a także realizować wyjścia analogowe 0…10 V. Wersja -ML wyróżnia się wyświetlaczem LCD i przyciskami do lokalnej diagnostyki i forsowania wyjść, co znacząco usprawnia uruchomienie i serwis w instalacjach automatyki budynkowej.
