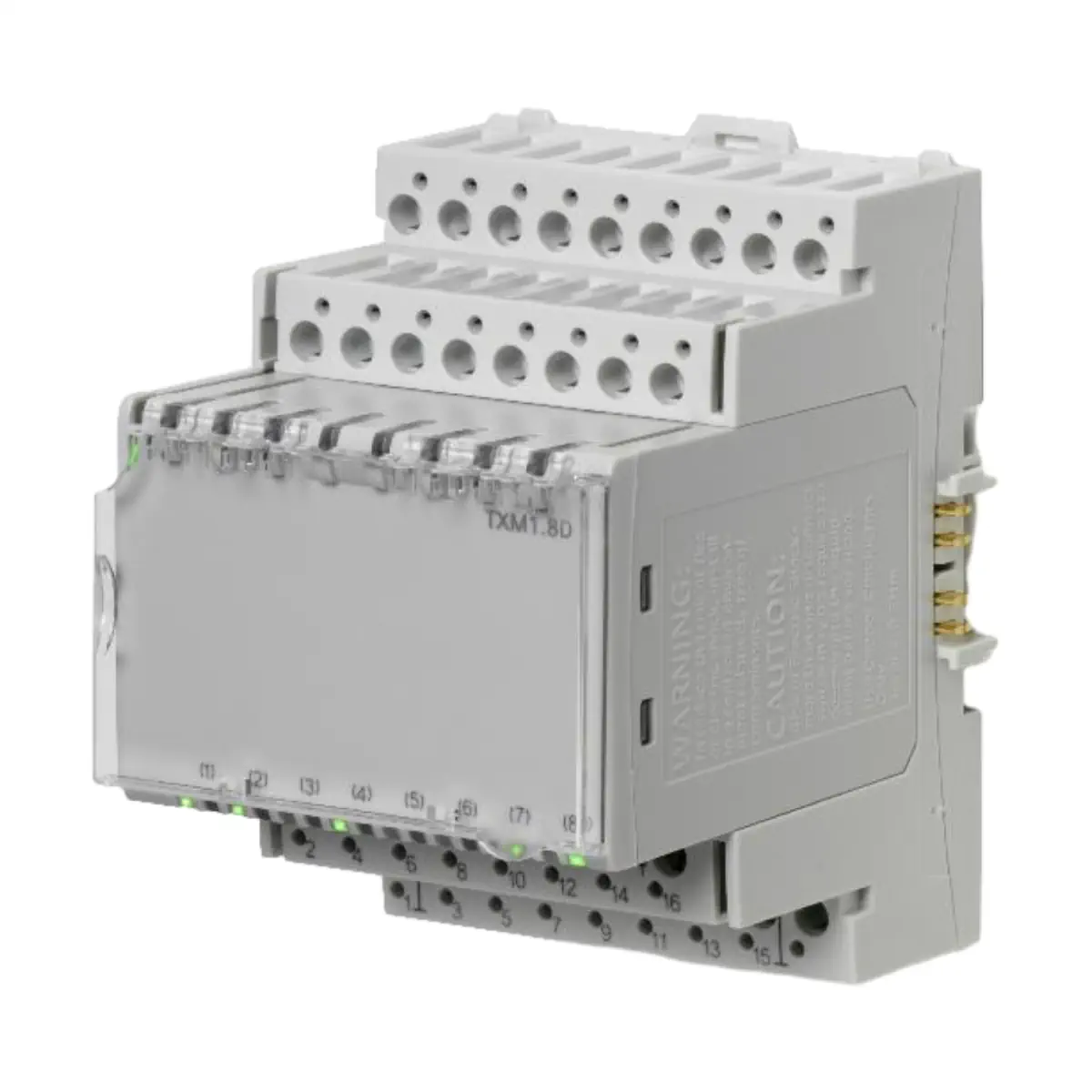

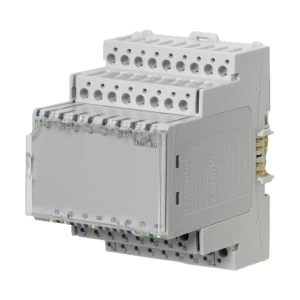

TXM1.8D Moduł 8 wejść cyfrowych DI

TXM1.8D to moduł 8 wejść dwustanowych z rodziny Siemens TX‑I/O™, przeznaczony do bezpośredniego podłączania urządzeń peryferyjnych w instalacjach automatyki budynkowej. Każde wejście może być indywidualnie skonfigurowane jako wejście dwustanowe, impulsowe (z funkcją pamięci) lub zliczające (do 10 Hz). Stany wejść są sygnalizowane trójkolorowymi diodami LED (zielona, żółta lub czerwona), co ułatwia diagnostykę oraz serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8D
• Rodzina: TX‑I/O™
• Liczba wejść: 8 wejść dwustanowych
• Sygnalizacja: dioda LED dla każdego wejścia (trójkolorowa: zielona/żółta/czerwona)
• Konfiguracja każdego wejścia: dwustanowe, impulsowe (z pamięcią) lub zliczające (do 10 Hz)
• Obudowa: format zgodny z DIN
• Konstrukcja ułatwiająca montaż: podstawa z zaciskami + wyjmowana część elektroniczna modułu
• Automatyczne podłączenie do magistrali międzymodułowej
• Funkcja rozłączenia modułu (przydatna w fazie uruchamiania)
• Szybka wymiana modułu I/O bez konieczności zmiany połączeń
• Dwustronna etykieta do opisu wejść (pod zdejmowaną przezroczystą pokrywą)

Zastosowanie

TXM1.8D służy do akwizycji sygnałów z beznapięciowych styków i elementów sterujących, takich jak kontakty N/O i N/C, przyciski czy przełączniki wielostanowe. Moduł wspiera także zliczanie impulsów w aplikacjach wymagających rejestracji zdarzeń lub pracy z sygnałem impulsowym (do 10 Hz).

Obsługiwane funkcje wejść

• Wskazanie stanu: styk beznapięciowy z podtrzymaniem, N/O lub N/C
• Stan impulsu: styk beznapięciowy impulsowy, N/O lub N/C
• Przycisk: przycisk pojedynczy/podwójny, beznapięciowy, N/O lub N/C
• Sygnał wielostanowy: wejście wielostanowe 2…8 stanów, beznapięciowe
• Licznik impulsów: styk beznapięciowy N/O, zliczanie (maks. częstotliwość 10 Hz)

Wskaźniki i diagnostyka

• LED dla każdego wejścia: sygnalizacja stanu wejścia; diody mogą być wykorzystywane również diagnostycznie.
• Trójkolorowe LED (TXM1.8D): w zależności od funkcji wejścia możliwa sygnalizacja m.in. stanu normalnego (zielony), serwisu (żółty) oraz alarmu (czerwony).
• Wtyk adresowy: moduł działa tylko z zainstalowanym wtykiem adresowym; adres jest mechanicznie zakodowany we wtyku.
• Wymiana części elektronicznej: podczas wymiany należy obrócić wtyk adresowy (pozostaje w gnieździe adresowym).

Podłączenie i okablowanie

• Dopuszczalna długość przewodu: maks. 300 m
• Przewody: drut lub skrętka miedziana
• Charakter wejść: wejścia dwustanowe / zliczające nie są galwanicznie odseparowane od układów elektroniki; mechaniczny styk musi być beznapięciowy.
• Uwagi dot. zacisków masy: zaciski o potencjale masy systemowej są połączone w wyjmowanej części modułu (po wyjęciu modułu połączenia zostają przerwane).

Zaciski (wejścia 1…8)

• Masa systemowa ⊥ (–): 1, 3, 5, 7, 9, 11, 13, 15
• Wejście (+): 2, 4, 6, 8, 10, 12, 14, 16

Dane techniczne

• Napięcie zasilania (szyna z boku): DC 21,5…26 V (SELV/PELV zgodnie z HD384)
• Maks. pobór mocy: 1,1 W
• Ochrona złączy modułu: zabezpieczenie przed zwarciem zacisków i niewłaściwym połączeniem AC/DC 24 V
• Wejścia (parametry elektryczne):
• • Napięcie styku: DC 21,5…25 V
  • Prąd styku: 1,6 mA (prąd początkowy 10 mA)
  • Rezystancja styku zamkniętego: maks. 200 Ω
  • Rezystancja izolacji (styk otwarty): min. 50 kΩ
  • Maks. częstotliwość zliczania (symetryczna): 10 Hz
• Czasy przełączania (min.):
• • Styk z podtrzymaniem: min. czas zamk./otwarcia 80 ms, max. czas powrotu 40 ms
  • Styk impulsowy: min. czas zamk./otwarcia 50 ms, max. czas powrotu 30 ms
  • Styk zliczający: min. czas zamk./otwarcia 40 ms, max. czas powrotu 30 ms
• Stopień ochrony: IP30 (elementy płyty czołowej), IP20 (podstawa z zaciskami)
• Temperatura pracy: –5…50 °C
• Wilgotność pracy: 5…95% r.h.
• Temperatura transportu/składowania: –25…70 °C
• Kolor: RAL 7035 (jasnoszary)
• Waga: 164 g (bez opakowania) / 185 g (z opakowaniem)
• Zgodność i normy: EN 60730-1, EN 61000-6-2, EN 61000-6-3, UL 916, UL 864

Montaż

• Moduł może być montowany pod dowolnym kątem.
• Należy zapewnić właściwą wentylację, aby nie dopuścić do przekroczenia maksymalnej temperatury (max. 50°C).
• Konstrukcja podstawa + wyjmowana elektronika ułatwia instalację oraz umożliwia szybką wymianę modułu bez zmiany okablowania.

Podsumowanie

Siemens TXM1.8D to praktyczny moduł 8 wejść dwustanowych TX‑I/O™ z wygodną, trójkolorową sygnalizacją LED i elastyczną konfiguracją każdego kanału (dwustanowe / impulsowe / zliczające do 10 Hz). Format DIN, wyjmowana elektronika oraz czytelna diagnostyka sprawiają, że moduł dobrze sprawdza się w instalacjach, gdzie liczy się szybki montaż, uruchomienie i serwis.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania oznakowania CE zgodnie z dyrektywą EMC 2004/108/EC.
• Urządzenie spełnia wymagania norm: EN 60730-1, EN 61000-6-2 oraz EN 61000-6-3.
• Urządzenie posiada klasę ochrony III.
• Stopień ochrony obudowy: IP30 od frontu oraz IP20 dla podstawy z zaciskami.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektroniczne i zgodnie z dyrektywą 2002/96/EC (WEEE) powinno być utylizowane zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie i obsługa powinny być wykonywane wyłącznie przez osoby upoważnione, odpowiednio przeszkolone i posiadające wymaganą wiedzę techniczną.
• Urządzenie zasilać wyłącznie napięciem bezpiecznym SELV lub PELV: DC 21,5...26 V.
• Zasilanie podłączonych urządzeń peryferyjnych musi być zgodne z wymaganiami SELV lub PELV zgodnie z HD 384.
• Wejścia dwustanowe nie są galwanicznie odseparowane od układów elektroniki. Do wejść należy podłączać wyłącznie styki beznapięciowe; przełączniki elektroniczne muszą spełniać wymagania SELV/PELV.
• Wszystkie złącza modułu są zabezpieczone przed zwarciem zacisków i błędnym podłączeniem AC/DC 24 V, z wyjątkiem zewnętrznego złącza magistrali, które nie posiada zabezpieczenia. Podłączenia wykonywać ze szczególną ostrożnością.
• Moduł należy montować z zapewnieniem właściwej wentylacji, tak aby nie została przekroczona maksymalna temperatura pracy 50°C.
• Dopuszczalna temperatura pracy wynosi od -5°C do +50°C, a wilgotność względna 5...95% bez kondensacji.
• Do podłączenia stosować przewody miedziane o parametrach zgodnych z dokumentacją producenta; maksymalna dopuszczalna długość przewodu wynosi 300 m.
• Urządzenie działa tylko z zainstalowanym wtykiem adresowym. Bez wtyku adresowego moduł pozostaje w stanie bezpiecznym i nieaktywnym.
• Zaciski masy systemowej są połączone wewnątrz wyjmowanej części modułu; po jej wyjęciu połączenia zostają przerwane. Należy uwzględnić to podczas montażu i serwisu.
• Podczas wymiany części elektronicznej modułu należy najpierw odchylić wtyk adresowy zgodnie z dokumentacją producenta.
• Nie stosować urządzenia poza określonymi w dokumentacji warunkami środowiskowymi, elektrycznymi i montażowymi.
