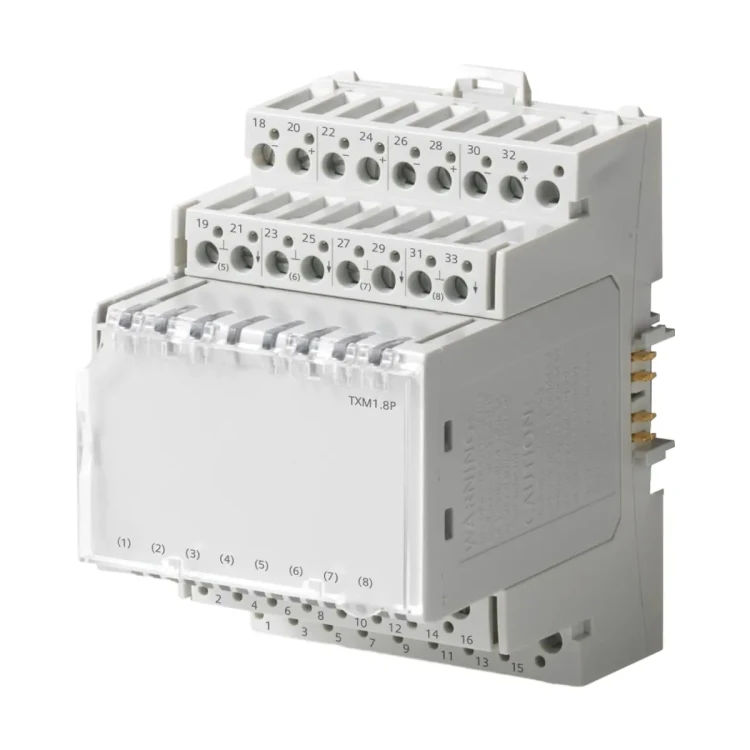

TXM1.8P Moduł 8 wejść pomiaru rezystancji (Pt100, Pt1000, rezystancja 250 Ohm, 2500 Ohm, Ni1000)

TXM1.8P to rezystancyjny moduł pomiarowy TX-I/O™ firmy Siemens, wyposażony w 8 wejść analogowych z sygnalizacją LED oraz funkcjami diagnostycznymi. Każde wejście można skonfigurować do pomiaru rezystancji lub temperatury (w zależności od typu czujnika), a moduł jest dedykowany m.in. do czujników Pt100 w układzie 4‑przewodowym z kompensacją. Kompaktowa obudowa zgodna z DIN oraz konstrukcja z podstawą zaciskową i wyjmowaną częścią elektroniczną ułatwiają montaż i serwis bez konieczności przebudowy okablowania.

Najważniejsze cechy

• Producent: Siemens
• Model: TXM1.8P
• Rodzaj: moduł pomiaru rezystancji / temperatury (TX-I/O™)
• Liczba wejść: 8 pomiarowych wejść rezystancyjnych
• Sygnalizacja: LED dla każdego wejścia (jasność zależna od poziomu sygnału) oraz LED stanu modułu
• Konfiguracja wejść: pomiar rezystancji lub temperatury (zależnie od typu czujnika)
• Dedykowane czujniki: Pt100 4‑przewodowy z kompensacją
• Konstrukcja serwisowa: podstawa z zaciskami + wyjmowana elektronika (szybka wymiana bez zmian połączeń)
• Integracja: automatyczne podłączenie do magistrali międzymodułowej; możliwa integracja przez moduł interfejsu P‑Bus TXB1.PBUS
• Etykietowanie: dwustronna etykieta do opisu wejść; zdejmowana przezroczysta pokrywa (kieszeń etykiety)

Zastosowanie

TXM1.8P służy do podłączania czujników rezystancyjnych i temperatury w systemach automatyki budynkowej opartych o TX‑I/O™. Wejścia mogą pracować z następującymi typami sygnałów (konfigurowanymi per kanał):

• AI Pt100 (4‑Wire): czujnik temperatury Pt100 (4 żyły)
• AI Pt100: pomiar rezystancji 0…250 Ω (np. Pt100 / nadajnik potencjometryczny)
• AI 250Ohm (2‑żyły): pomiar rezystancji 0…250 Ω
• AI PT1K375 oraz AI PT1K385: czujniki temperatury Pt1000 (typy 375 i 385)
• AI Ni1000 oraz AI Ni1000 extended: czujniki temperatury LG‑Ni 1000
• AI Pt1000: pomiar rezystancji 0…2500 Ω (np. Pt1000 / nadajnik potencjometryczny)
• AI 2500Ohm: pomiar rezystancji 0…2500 Ω

Funkcje i działanie

Wejścia z sygnalizacją i diagnostyką

• 8 zielonych diod LED sygnalizuje stan poszczególnych wejść (jasność zależna od poziomu sygnału wejściowego) i wspiera diagnostykę.
• LED stanu modułu znajduje się we wtyku adresowym i sygnalizuje stan pracy całego modułu.

Wtyk adresowy

• Moduł działa wyłącznie z zainstalowanym wtykiem adresowym.
• Adres modułu jest mechanicznie zakodowany we wtyku adresowym.
• Podczas wymiany części elektronicznej modułu należy obrócić wtyk adresowy (pozostaje w gnieździe adresowym).

Konstrukcja ułatwiająca uruchomienie i serwis

• Podstawa z zaciskami i wyjmowana część elektroniczna umożliwiają szybką wymianę modułu bez zmiany okablowania.
• Funkcja rozłączenia modułu jest użyteczna w fazie uruchamiania.
• Wszystkie złącza są bezpośrednio na modułach, co pozwala na bezpośrednie podłączanie urządzeń peryferyjnych bez dodatkowych listew zaciskowych.

Podłączenie elektryczne i okablowanie

• Zasilanie: przez boczną szynę podłączeniową (SELV/PELV).
• Przewody pomiarowe: drut lub skrętka miedziana, nieekranowane.
• Maks. długość przewodu: 300 m.
• Korekcja rezystancji linii: 1 Ω (kalibracja w module); 0 Ω dla Pt100 (4‑przewodowego) oraz Pt100.
• Uwaga dot. mas pomiarowych: masy pomiarowe/systemowe nie są połączone w podstawce zaciskowej, lecz w części elektronicznej modułu; po wyjęciu modułu (pozycja „parkingowa”) połączenia zostają przerwane. Przy wejściach analogowych masy muszą być podłączone do zacisków dotyczących danego wejścia.

Dane techniczne

Zasilanie i pobór mocy

• Napięcie zasilania: DC 21,5…26 V (SELV/PELV)
• Maks. pobór mocy: 1,2 W

Wejścia analogowe (zakresy, rozdzielczość, prąd czujnika)

• AI Pt100 (4‑żyły): -50…400 (600) °C; poniżej/powyżej: -52,5…610 °C; 20 mK; 2,1 mA
• AI Pt100 (rezystancja): 0…250 Ω; poniżej/powyżej: 0…265 Ω; 10 mΩ; 2,1 mA
• AI 250Ohm (2‑żyły): 0…250 Ω; poniżej/powyżej: 0…265 Ω; 10 mΩ; 2,1 mA
• AI PT1K375: -50…150 (180) °C; poniżej/powyżej: -52,5…185,0 °C; 10 mK; 1,54 mA
• AI PT1K385: -50…400 (600) °C; poniżej/powyżej: -52,5…610 °C; 20 mK; 1,96 mA
• AI Ni1000 extended: -50…150 (180) °C; poniżej/powyżej: -52,5…185,0 °C; 10 mK; 1,54 mA
• AI Ni1000: -50…150 °C; poniżej/powyżej: -52,5…155,0 °C; 10 mK; 1,54 mA
• AI 2500Ohm: 0…2500 Ω; poniżej/powyżej: 0…2650 Ω; 100 mΩ; 1,96 mA
• AI Pt1000 (rezystancja): 0…2500 Ω; poniżej/powyżej: 0…2650 Ω; 100 mΩ; 1,96 mA

Zakresy rozszerzone podano w nawiasach.

Zaciski i parametry mechaniczne przyłączeń

• Zaciski: wyjmowane
• Przewód (drut): 1 × 0,5…4 mm² lub 2 × 0,6 mm (Ø) do 1,5 mm²
• Linka bez tulejek: 1 × 0,5…2,5 mm² lub 2 × 0,6 mm (Ø) do 1,5 mm²
• Linka z tulejkami (DIN 46228/1): 1 × 0,25…2,5 mm² lub 2 × 0,6 mm (Ø) do 1,5 mm²
• Maks. moment dokręcania: 0,6 Nm
• Otwory testowe: 1,8…2,0 mm

Warunki otoczenia i obudowa

• Temperatura pracy: -5…50 °C
• Wilgotność pracy: 5…95% r.h.
• Temperatura transportu: -25…70 °C
• Wilgotność transportu: 5…95% r.h.
• Stopień ochrony: IP30 (elementy płyty czołowej), IP20 (podstawa z zaciskami)
• Klasa ochrony: III
• Kolor: jasny szary, RAL 7035
• Masa: 198 g (bez opakowania) / 219 g (z opakowaniem)

Montaż

• Moduł może być montowany w dowolnej pozycji.
• Należy zapewnić właściwą wentylację, aby nie dopuścić do przekroczenia maks. temperatury 50°C.
• Budowa z podstawą zaciskową i wyjmowaną elektroniką ułatwia montaż, uruchomienie oraz serwis.

Podsumowanie

Siemens TXM1.8P to 8‑kanałowy moduł pomiaru rezystancji i temperatury dla TX‑I/O™, zaprojektowany do elastycznej obsługi czujników rezystancyjnych (w tym Pt100 4‑przewodowy) z czytelną sygnalizacją LED, rozbudowaną diagnostyką oraz konstrukcją ułatwiającą szybki montaż i wymianę bez ingerencji w okablowanie.
