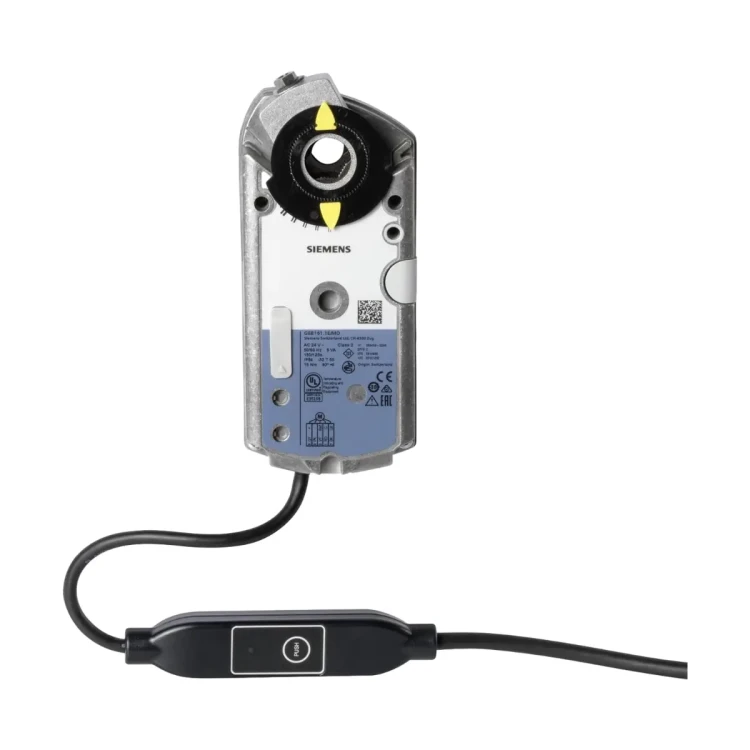

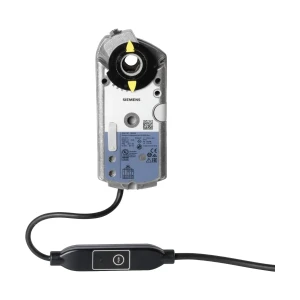

GEB161.1E/MO Siłownik obrotowy bez sprężyny powrotnej, 20 Nm, Modbus RTU, 24 V AC/DC, 150 s

GEB161.1E/MO to siłownik obrotowy do przepustnic powietrza Siemens z serii OpenAir™, w wykonaniu bez sprężyny powrotnej (non-spring return). Oferuje moment nominalny 20 Nm i komunikację Modbus RTU (RS-485), dzięki czemu może pracować jako element wykonawczy w centralach wentylacyjnych AHU i innych aplikacjach wentylacyjnych. Zasilanie AC/DC 24 V oraz elektronicznie przełączalna terminacja magistrali ułatwiają integrację w systemach automatyki.

Najważniejsze cechy

• Producent: Siemens
• Model: GEB161.1E/MO
• Typ: siłownik obrotowy do przepustnic powietrza, bez sprężyny powrotnej
• Zastosowanie: centrale wentylacyjne (AHU) i inne aplikacje wentylacyjne
• Moment nominalny: 20 Nm
• Komunikacja: Modbus RTU (RS-485), brak separacji galwanicznej
• Zasilanie: AC/DC 24 V ±20% (SELV) lub AC 24 V class 2 (US)
• Czas przebiegu (90°): 150 s
• Kąt obrotu: nominalnie 90°, maks. 95° ± 2°
• Kierunek obrotu: CW / CCW (ustawiany po magistrali)
• Pozycjonowanie i odczyt: zadanie i pozycja rzeczywista 0…100%
• Ręczny nastawnik: tak
• Sprzężenie zwrotne położenia: tak
• Stopień ochrony: IP54 (w dopuszczalnych pozycjach montażowych)
• Przewód przyłączeniowy: 0,9 m, 5 x 0,75 mm² (zasilanie + RS-485)

Zastosowanie i kompatybilność z wałkiem przepustnicy

Siłownik GEB161.1E/MO przeznaczony jest do sterowania przepustnicami powietrza w instalacjach wentylacyjnych. Obsługiwane wymiary wałków przepustnicy:

• Wałek okrągły: 8…20,5 mm
• Wałek kwadratowy: 8…14,5 mm
• Minimalna długość wałka: 20 mm

Funkcje i działanie

• Zadanie i pozycja: setpoint oraz actual position w zakresie 0…100%
• Tryb wymuszenia (override control): Open / Close / Min / Max / Stop
• Monitorowanie zadania i tryb awaryjny (backup): obsługa monitorowania oraz pracy w trybie backup
• Parametryzacja po magistrali: m.in. kierunek otwierania, limity min/max, adaptacja

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU, RS-485 (bez separacji galwanicznej)
• Maks. liczba węzłów: 32
• Zakres adresów: 1…245 / 255
• Ustawienie fabryczne adresu: 255
• Obsługiwane prędkości transmisji: Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kBaud
• Obsługiwane formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2
• Ustawienie fabryczne formatu: 1-8-E-1
• Terminacja magistrali: 120 Ω, elektronicznie przełączalna (ustawienie fabryczne: Off)
• Obsługiwane kody funkcji: 03 (Read holding register), 04 (Read input registers), 06 (Write single register), 16 (Write multiple registers; max. 120 rejestrów w jednym zapisie)

Interfejs lokalny (przycisk / LED)

• Przycisk adresowania: umożliwia odczyt oraz ustawienie adresu Modbus bez dodatkowego narzędzia
• Sygnalizacja LED: wskazuje m.in. tryb normalny (z/bez ruchu na magistrali), tryb override, tryb backup oraz stany błędów
• Terminacja magistrali: sygnalizowana po wyświetleniu adresu (błysk niebieski, gdy terminacja jest aktywna)

Podłączenie elektryczne (przewód 0,9 m)

• G (RD, czerwony): zasilanie – faza / plus (AC/DC 24 V)
• G0 (BK, czarny): zasilanie – neutralny / minus
• REF (VT, fioletowy): linia referencyjna (Modbus RTU)
• + (GY, szary): Bus + (Modbus RTU)
• - (PK, różowy): Bus - (Modbus RTU)
• Wymaganie instalacyjne: zasilanie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV

Dane techniczne

• Napięcie zasilania: AC/DC 24 V ±20% (SELV) lub AC 24 V class 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (praca): 2,6 VA / 1,7 W (max., podczas ruchu)
• Pobór mocy (podtrzymanie): 2,3 VA / 1,1 W
• Moment nominalny: 20 Nm
• Maks. moment (zablokowany): 35 Nm
• Poziom mocy akustycznej: < 35 dBa (dla pozycjonowania 150 s)
• Trwałość mechaniczna: 100 000 pełnych cykli / 5 000 000 cykli częściowych
• Stopień ochrony: IP54
• Klasa izolacji: III (EN 60730)
• Warunki pracy: montaż wewnętrzny, -32…55°C, wilgotność <95% r.F. (bez kondensacji)
• Transport: -32…70°C, wilgotność <95% r.F. (bez kondensacji)
• Magazynowanie: -5…45°C, wilgotność <95% r.F. (bez kondensacji)
• Wymiary (W x H x D): 81 x 192 x 63 mm (bez zewn. interfejsu magistrali)
• Masa: 1,2 kg (bez opakowania)

Montaż i eksploatacja

• Nie otwierać siłownika (zalecenie producenta).
• IP54 obowiązuje w dopuszczalnych pozycjach montażowych.
• Uruchomienie obejmuje konfigurację parametrów magistrali (adres, prędkość, format transmisji, terminacja) oraz parametrów siłownika (np. kierunek otwierania, limity położenia, adaptacja).

Podsumowanie

Siemens GEB161.1E/MO to solidny siłownik do przepustnic powietrza o momencie 20 Nm, zasilany AC/DC 24 V i sterowany przez Modbus RTU. Zapewnia precyzyjne pozycjonowanie 0…100%, funkcje wymuszeń (Open/Close/Min/Max/Stop), możliwość konfiguracji parametrów po magistrali oraz praktyczny interfejs lokalny (przycisk/LED), co czyni go wygodnym wyborem do nowoczesnych instalacji wentylacyjnych i central AHU.
