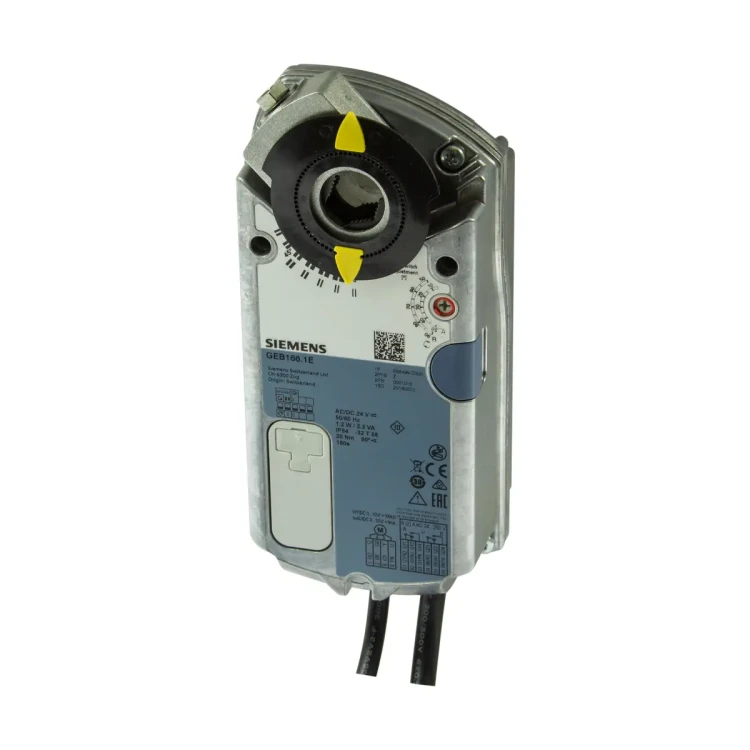

GEB164.1E Siłownik obrotowy bez sprężyny powrotnej, 20 [Nm], 0..35 [V], 24 [V] AC/DC, 150 [s], 2 styki pomocnicze, nastawiana charakterystyka

GEB164.1E to obrotowy siłownik elektryczny Siemens OpenAir™ o nominalnym momencie 20 Nm, przeznaczony do regulacji przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC). Zasilany jest napięciem 24 V AC lub 24…48 V DC i pracuje w trybie ciągłym z wejściem sterującym 0…35 V DC. Model GEB164.1E oferuje samoadaptację zakresu obrotu, nastawianą charakterystykę (przesunięcie Uo i zakres pracy ΔU), sygnał położenia U = 0…10 V DC oraz 2 przełączniki pomocnicze do realizacji funkcji dodatkowych.

Najważniejsze cechy

• Producent: Siemens
• Model: GEB164.1E
• Typ: siłownik obrotowy do przepustnic powietrza (bez sprężyny powrotnej)
• Zastosowanie: regulacja i zamykanie przepustnic powietrza w HVAC
• Nominalny moment obrotowy: 20 Nm
• Moment maksymalny (zblokowanie): 35 Nm
• Zasilanie: 24 V AC ±20% (19,2…28,8 V) lub 24…48 V DC ±20% (19,2…57,6 V)
• Sterowanie: ciągłe
• Wejście sterujące Y: 0…35 V DC (z możliwością nastawy Uo i ΔU)
• Wyjście sygnału położenia U: 0…10 V DC, max. ±1 mA
• Samoadaptacja zakresu obrotu: tak
• Przełączniki pomocnicze: 2 szt. (A i B), nastawiane
• Zakres roboczy: nastawiany mechanicznie 0…90°
• Czas przebiegu dla 90°: 150 s
• Poziom hałasu: < 35 dB(A)
• Stopień ochrony: IP54
• Kabel przyłączeniowy: fabrycznie montowany, 0,9 m, 0,75 mm²

Zastosowanie

GEB164.1E przeznaczony jest do regulacji i zamykania przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych:

• do przepustnic o powierzchni do 4 m² (wartość orientacyjna – należy zawsze uwzględnić dane producenta przepustnicy),
• do współpracy z regulatorami pracującymi w trybie ciągłym.

Funkcje i działanie

Sterowanie ciągłe i nastawiana charakterystyka

• Wejście Y: 0…35 V DC.
• Charakterystyka sterowania może być ustawiana 2 potencjometrami:
  • Przesunięcie Uo: 0…5 V DC
  • Zakres pracy ΔU: 2…30 V DC
• Maks. dopuszczalne napięcie wejściowe: 35 V DC.

Wskaźniki położenia i sygnał elektryczny

• Wskaźnik mechaniczny: kąt obrotu widoczny na wskaźniku położenia.
• Sygnał położenia U: 0…10 V DC (proporcjonalnie do kąta obrotu); wartość zależy od nastawy przełącznika kierunku obrotu.

Samoadaptacja zakresu obrotu

• Po aktywacji samoadaptacji siłownik automatycznie wyznacza mechaniczne położenia krańcowe i dostosowuje pracę do rzeczywistego zakresu obrotu.
• Aby funkcja działała, należy doprowadzić zasilanie do przełącznika DIL 2 (samoadaptacja).

Przełączniki pomocnicze (A i B)

• Zakres nastawy punktów przełączenia: 5°…90° (krok co 5°).
• Ustawienia fabryczne: przełącznik A = 5°, przełącznik B = 85°.
• Napięcie przełączane: 24…250 V AC / 12…30 V DC.
• Obciążalność styków:
  • AC: 6 A (rezystancyjne), 2 A (indukcyjne), min. 10 mA
  • DC 30 V: 4 A (rezystancyjne), 2 A (indukcyjne), min. 10 mA
  • DC 60 V: 0,8 A (rezystancyjne), 0,5 A (indukcyjne), min. 10 mA
• Wytrzymałość na przepięcia do obudowy: 4 kV AC.

Nastawa ręczna i ograniczenie kąta

• Siłownik można przestawić ręcznie po naciśnięciu przycisku odłączającego napęd.
• Ograniczenie kąta obrotu realizowane jest mechanicznie śrubą w zakresie 0…90°.

Podłączenie elektryczne i okablowanie

• Dopuszczalna długość linii sygnałowych: 300 m
• Kabel fabryczny: 0,9 m, przekrój 0,75 mm²

Przewody (zasilanie / sterowanie / sygnał położenia) – 24 V AC / 24…48 V DC

• G (1, czerwony): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (2, czarny): masa systemowa
• Y (8, szary): sygnał sterujący
• U (9, różowy): sygnał położenia

Przewody przełączników pomocniczych

• Przełącznik A: Q11/S1 (szary/czerwony), Q12/S2 (szary/niebieski), Q14/S3 (szary/różowy)
• Przełącznik B: Q21/S4 (czarny/czerwony), Q22/S5 (czarny/niebieski), Q24/S6 (czarny/różowy)

Dane techniczne

• Moment nominalny: 20 Nm
• Moment maksymalny (zblokowanie): 35 Nm
• Minimalny moment trzymania: 20 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przebiegu (90°): 150 s
• Hałas: < 35 dB(A)
• Pobór mocy (w ruchu): 2,5 VA / 1,2 W
• Pobór mocy (w stanie trzymania): 0,65 W
• Stopień ochrony: IP54
• Warunki pracy: wewnątrz pomieszczeń, zabezpieczony przed warunkami pogodowymi; -32…55°C, <95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…20,5 mm; czworokątna 8…14,5 mm
• Minimalna długość osi: 20 mm
• Maksymalna twardość osi: < 300 HV
• Masa: maks. 1,3 kg (wersja z przełącznikami pomocniczymi)

Podsumowanie

Siemens GEB164.1E to siłownik obrotowy 20 Nm do przepustnic powietrza, z zasilaniem 24 V AC / 24…48 V DC i sterowaniem ciągłym (wejście 0…35 V DC). Regulowany zakres sygnału (Uo/ΔU), samoadaptacja, wyjście położenia 0…10 V DC, 2 przełączniki pomocnicze oraz obudowa IP54 sprawiają, że jest to praktyczne rozwiązanie do precyzyjnej automatyki wentylacyjnej i klimatyzacyjnej.
