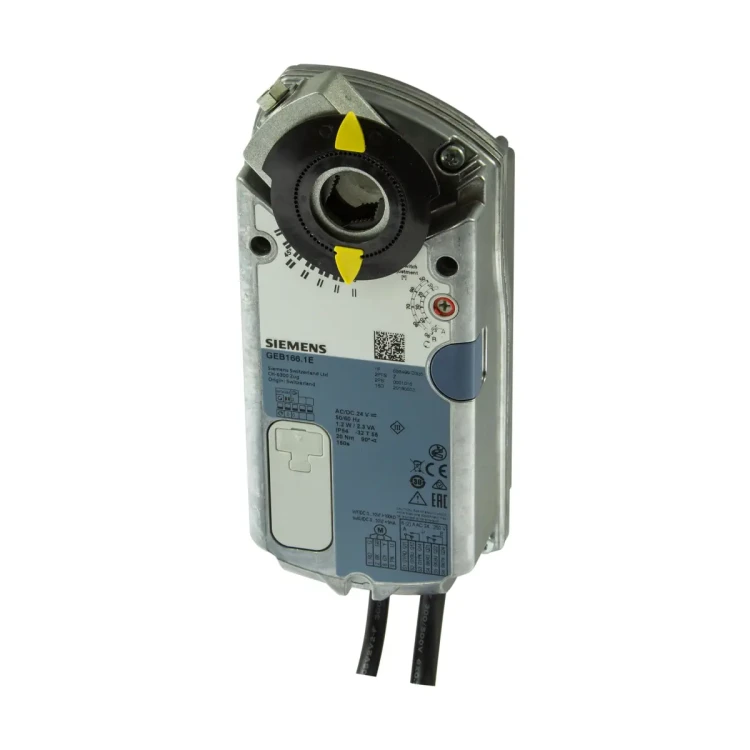

GEB163.1E Siłownik obrotowy bez sprężyny powrotnej, 20 [Nm], 0..35 [V], 24 [V] AC/DC, 150 [s], nastawiana charakterystyka

GEB163.1E to obrotowy siłownik elektryczny Siemens OpenAir™ o nominalnym momencie 20 Nm, przeznaczony do regulacji przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC). Wersja ta pracuje ze sterowaniem ciągłym i jest zasilana 24 V AC lub 24…48 V DC. Model GEB163.1E obsługuje sygnał sterujący do 0…35 V DC oraz umożliwia nastawę przesunięcia (Uo) i zakresu pracy (ΔU), co ułatwia dopasowanie pracy siłownika do wymagań automatyki. Siłownik posiada mechaniczne wskazanie położenia oraz wyjściowy sygnał położenia U = 0…10 V DC proporcjonalny do kąta obrotu.

Najważniejsze cechy

• Producent: Siemens
• Model: GEB163.1E
• Nr magazynowy: S55499-D333
• Typ: siłownik obrotowy do przepustnic powietrza (bez sprężyny powrotnej)
• Zastosowanie: regulacja i zamykanie przepustnic powietrza w HVAC
• Do przepustnic: o powierzchni do 4 m² (wytyczne; uwzględniać dane producenta przepustnicy)
• Moment nominalny: 20 Nm
• Zasilanie: 24 V AC ±20% lub 24…48 V DC ±20%
• Sterowanie: ciągłe, wejście do 0…35 V DC (z nastawą Uo i ΔU)
• Wyjście położenia: U = 0…10 V DC (proporcjonalnie do kąta obrotu)
• Kąt obrotu: nominalnie 90°, mechanicznie ograniczany (maks. 95° ±2°)
• Czas przebiegu 90°: 150 s
• Poziom hałasu: < 35 dB(A)
• Stopień ochrony obudowy: IP54
• Kabel przyłączeniowy: fabrycznie montowany, 0,9 m (przekrój 0,75 mm²)
• Dopuszczalna długość linii sygnałowych: 300 m

Zastosowanie

Siemens GEB163.1E jest przeznaczony do pracy w instalacjach wentylacyjnych i klimatyzacyjnych do:

• płynnej regulacji położenia przepustnicy powietrza,
• zamykania przepustnic w zadanym położeniu,
• współpracy z regulatorami zapewniającymi sterowanie ciągłe w aplikacjach HVAC.

Funkcje i działanie

Sterowanie ciągłe i dopasowanie sygnału (Uo, ΔU)

• GEB163.1E przyjmuje sygnał sterujący do 0…35 V DC.
• Charakterystyka sterowania jest nastawialna 2 potencjometrami:
  • Przesunięcie Uo: 0…5 V DC
  • Zakres pracy ΔU: 2…30 V DC

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany przez wskaźnik położenia.
• Elektryczne: sygnał położenia U = 0…10 V DC jest proporcjonalny do kąta obrotu; wartość zależy od nastawy przełącznika DIL kierunku obrotu.

Samoadaptacja zakresu obrotu

• Po aktywacji funkcji samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe i dostosowuje charakterystykę pracy (Uo, ΔU) do wyznaczonego zakresu obrotu.
• Aby funkcja działała, należy podłączyć zasilanie do przełącznika DIL 2 (samoadaptacja).

Nastawa ręczna i ograniczenie kąta

• Siłownik może być ustawiany ręcznie po naciśnięciu przycisku odłączającego napęd.
• Kąt obrotu można ograniczyć mechanicznie śrubą w zakresie 0…90°.

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V AC / 24…48 V DC: przewód G (potencjał systemowy) i G0 (masa systemowa).
• Sygnał sterujący: wejście Y (przewód 8) względem G0.
• Sygnał położenia: wyjście U (przewód 9) względem G0, 0…10 V DC, maks. ±1 mA DC.
• Kabel: fabryczny, długość 0,9 m, przekrój 0,75 mm².
• Dopuszczalna długość linii sygnałowych: 300 m.

Dane techniczne

• Moment nominalny: 20 Nm
• Moment maksymalny (zblokowanie): 35 Nm
• Moment minimalny trzymania: 20 Nm
• Kąt obrotu: 90° (maks. 95° ±2°)
• Czas przebiegu 90°: 150 s
• Pobór mocy (w ruchu): 2,5 VA / 1,2 W
• Pobór mocy (w stanie trzymania): 0,65 W
• Wyjście położenia U: 0…10 V DC, maks. ±1 mA DC
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III
• Warunki pracy: -32…55 °C, <95% r.h. (bez kondensacji), montaż wewnątrz pomieszczeń – zabezpieczony przed warunkami pogodowymi
• Oś przepustnicy: okrągła 8…20,5 mm; czworokątna 8…14,5 mm; min. długość osi 20 mm; maks. twardość <300 HV
• Obudowa: lekka i wytrzymała, z odlewu aluminiowego
• Silnik / przekładnia: bezszczotkowy silnik prądu stałego; przekładnia bezobsługowa i o niskim poziomie hałasu; odporność na przeciążenia (brak konieczności stosowania wyłączników krańcowych)

Montaż

• Przeznaczony do montażu na osiach przepustnic o wymiarach zgodnych z danymi technicznymi.
• Zalecane jest stosowanie materiałów osi/wałków typowych dla branży przepustnic powietrza oraz uwzględnienie zaleceń producenta przepustnicy.

Podsumowanie

Siemens GEB163.1E to solidny siłownik obrotowy 20 Nm do przepustnic powietrza, z zasilaniem 24 V AC / 24…48 V DC i sterowaniem ciągłym z możliwością nastawy Uo i ΔU dla sygnału do 0…35 V DC. Dzięki samoadaptacji, mechanicznemu ograniczeniu kąta, nastawie ręcznej oraz sygnałowi położenia 0…10 V DC sprawdza się w precyzyjnej automatyce wentylacji i klimatyzacji.
