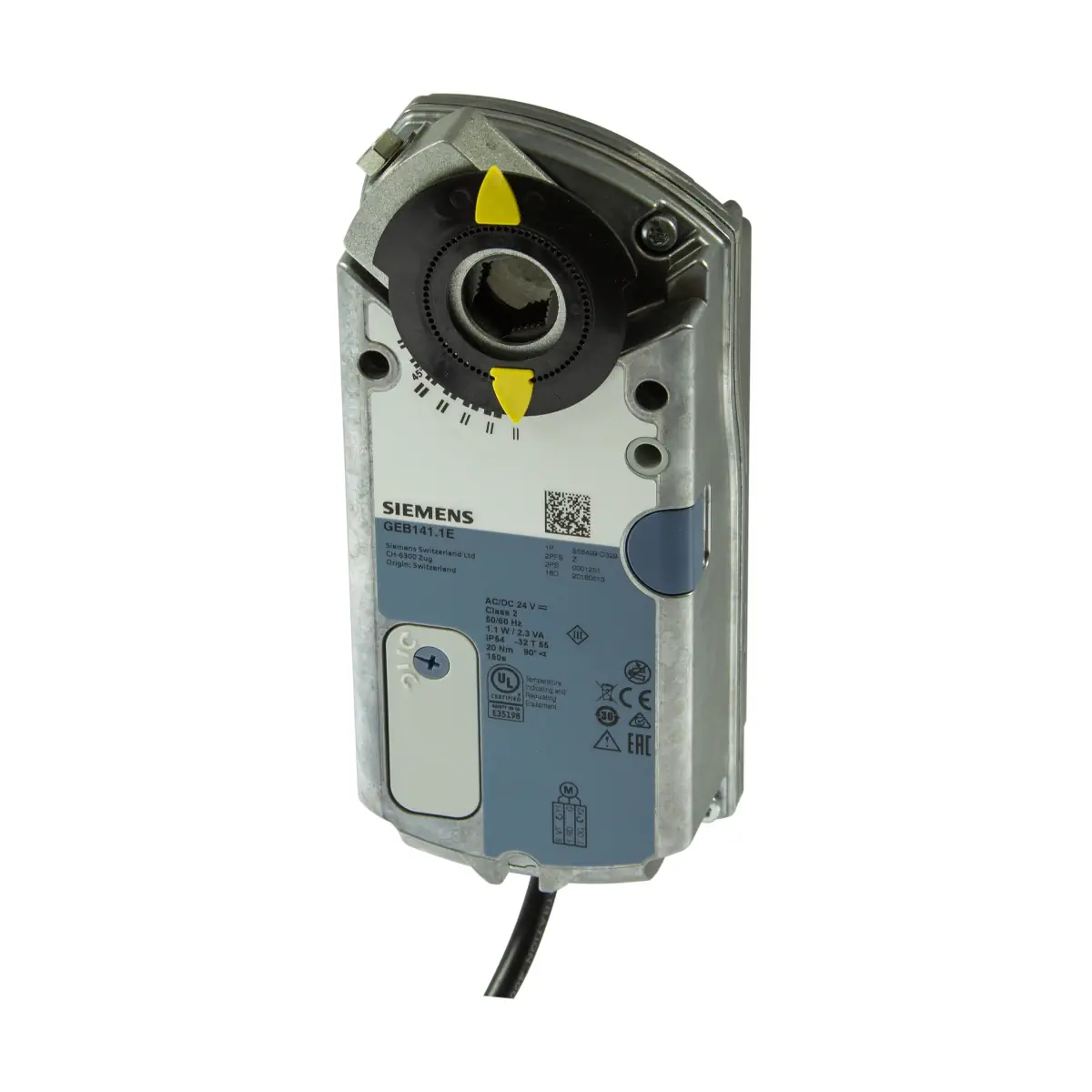

GEB161.1E Siłownik obrotowy bez sprężyny powrotnej, 20 [Nm], 0/2..10 [V], 24 [V] AC/DC, 150 [s]

GEB161.1E to siłownik obrotowy Siemens OpenAir™ o nominalnym momencie 20 Nm, przeznaczony do regulacji przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Siłownik jest zasilany 24 V AC lub 24…48 V DC i pracuje w sterowaniu ciągłym z sygnałem 0/2…10 V DC. Posiada mechaniczny wskaźnik położenia oraz wyjście U = 0…10 V DC do elektrycznego wskazywania położenia, a także samoadaptację zakresu obrotu (po aktywacji odpowiednią nastawą).

Najważniejsze cechy

• Producent: Siemens
• Model: GEB161.1E
• Nr magazynowy: S55499-D332
• Typ: siłownik obrotowy bez sprężyny powrotnej do przepustnic powietrza
• Sterowanie: ciągłe
• Sygnał sterujący: 0/2…10 V DC
• Zasilanie: 24 V AC ±20% (19,2…28,8 V) lub 24…48 V DC ±20% (19,2…57,6 V)
• Nominalny moment obrotowy: 20 Nm
• Czas przebiegu (90°): 150 s
• Zakres roboczy: 0…90° (ograniczany mechanicznie)
• Wyjście położenia: U = 0…10 V DC (proporcjonalne do kąta obrotu)
• Wskaźnik położenia: mechaniczny
• Samoadaptacja zakresu obrotu: automatyczne określenie położeń krańcowych po aktywacji funkcji
• Nastawa ręczna: po naciśnięciu przycisku odłączającego napęd
• Fabrycznie montowany kabel: 0,9 m, 0,75 mm²
• Stopień ochrony: IP54
• Poziom hałasu: < 35 dB(A)

Zastosowanie

GEB161.1E jest przeznaczony do regulacji i zamykania przepustnic powietrza w systemach HVAC, w szczególności:

• do przepustnic powietrza o powierzchni do 4 m² (wartość wytyczna; należy uwzględnić dane producenta przepustnicy),
• do współpracy z regulatorami generującymi sygnał ciągły 0/2…10 V DC.

Funkcje i działanie

Sterowanie ciągłe i zachowanie po zaniku zasilania

• Położenie siłownika jest regulowane sygnałem Y = 0/2…10 V DC.
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał sterujący jest utrzymywany na stałej wartości.
• Przy braku zasilania siłownik pozostaje w danym położeniu.

Wskazanie położenia (mechaniczne i elektryczne)

• Wskaźnik mechaniczny pokazuje aktualny kąt obrotu.
• Wyjście U generuje napięcie 0…10 V DC proporcjonalne do kąta obrotu (maks. prąd wyjściowy ±1 mA DC).

Samoadaptacja zakresu obrotu

• Po aktywacji samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe i dostosowuje pracę do wyznaczonego zakresu obrotu.
• Aby funkcja działała, należy podłączyć zasilanie do przełącznika DIL 2 (samoadaptacja).

Ręczne przestawianie

• Siłownik może być ustawiany ręcznie po naciśnięciu przycisku odłączającego napęd.

Podłączenie elektryczne (GEB161.1E)

• Zasilanie: 24 V AC / 24…48 V DC
• Wejście sterujące: (przewody 8-2) Y–G0 = 0/2…10 V DC
• Wyjście położenia: (przewody 9-2) U–G0 = 0…10 V DC
• Oznaczenia przewodów (24 V): G (1, czerwony), G0 (2, czarny), Y (8, szary), U (9, różowy)
• Dopuszczalna długość linii sygnałowych: 300 m

Dane techniczne (GEB161.1E)

• Moment obrotowy nominalny: 20 Nm
• Moment maksymalny (zblokowanie): 35 Nm
• Moment minimalny trzymania: 20 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przebiegu (90°): 150 s
• Pobór mocy (w ruchu): 2,5 VA / 1,2 W
• Pobór mocy (w stanie trzymania): 0,65 W
• Wejście Y: 0/2…10 V DC, 0,1 mA, > 100 kΩ
• Maks. dopuszczalne napięcie wejściowe: 35 V DC (ograniczone wewnętrznie do 10 V DC)
• Zabezpieczenie przed błędnym okablowaniem (wej./wyj.): maks. 24 V AC / 24…48 V DC
• Wyjście U: 0…10 V DC, maks. ±1 mA DC
• Poziom głośności: < 35 dB(A)
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730, 24 V): III

Montaż i wymagania mechaniczne

• Oś przepustnicy (okrągła): 8…20,5 mm
• Oś przepustnicy (czworokątna): 8…14,5 mm
• Minimalna długość osi: 20 mm
• Maks. twardość osi: < 300 HV
• Warunki pracy: -32…55°C, < 95% r.h. (bez kondensacji), montaż wewnątrz pomieszczeń (zabezpieczony przed warunkami pogodowymi)
• Masa: maks. 1,1 kg (bez przełączników pomocniczych)

Podsumowanie

Siemens GEB161.1E to solidny siłownik obrotowy 20 Nm do przepustnic powietrza, z zasilaniem 24 V AC / 24…48 V DC i sterowaniem ciągłym 0/2…10 V DC. Wyjście U = 0…10 V DC, mechaniczny wskaźnik położenia, możliwość ręcznego przestawiania oraz funkcja samoadaptacji zakresu obrotu ułatwiają uruchomienie i zapewniają precyzyjną regulację w instalacjach wentylacji i klimatyzacji.
