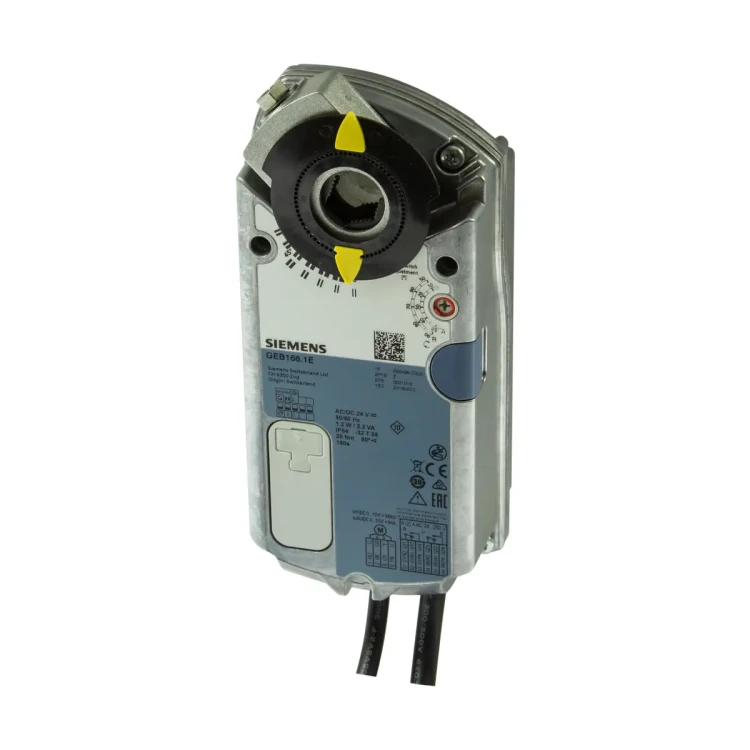

GEB166.1E Siłownik obrotowy bez sprężyny powrotnej, 20 [Nm], 0/2..10 [V], 24 [V] AC/DC, 150 [s], 2 styki pomocnicze

GEB166.1E to siłownik obrotowy Siemens OpenAir™ z silnikiem elektrycznym, przeznaczony do regulacji przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Zapewnia nominalny moment obrotowy 20 Nm, zasilanie 24 V AC / 24…48 V DC oraz sterowanie ciągłe 0/2…10 V DC. Model posiada elektryczny sygnał położenia U = 0…10 V DC oraz 2 ustawiane przełączniki pomocnicze do realizacji dodatkowych funkcji. Zakres roboczy można ograniczyć mechanicznie w zakresie 0…90°, a siłownik dostarczany jest z fabrycznie montowanym kablem 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™
• Model: GEB166.1E
• Nr magazynowy: S55499-D335
• Typ: siłownik obrotowy do przepustnic powietrza
• Nominalny moment obrotowy: 20 Nm
• Moment maksymalny (zblokowanie): 35 Nm
• Moment minimalny trzymania: 20 Nm
• Zasilanie: 24 V AC ±20% (19,2…28,8 V) / 24…48 V DC ±20% (19,2…57,6 V)
• Sygnał sterujący (wejście Y): 0/2…10 V DC
• Sygnał położenia (wyjście U): 0…10 V DC, proporcjonalny do kąta obrotu
• Zakres obrotu: nominalnie 90° (maks. 95° ±2°); zakres roboczy ograniczany mechanicznie 0…90°
• Czas przebiegu 90°: 150 s
• Poziom hałasu: <35 dB(A)
• Przełączniki pomocnicze: 2 szt. (A i B), punkty przełączenia 5°…90° co 5° (ustawienia fabryczne: A = 5°, B = 85°)
• Wskaźnik położenia: mechaniczny oraz elektryczny (sygnał U)
• Nastawa ręczna: możliwa po naciśnięciu przycisku odłączającego napęd
• Stopień ochrony: IP54
• Obudowa: wytrzymała i lekka, z odlewu aluminiowego
• Kabel przyłączeniowy: 0,9 m, 0,75 mm²

Zastosowanie

GEB166.1E stosowany jest w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji i zamykania przepustnic powietrza:

• do przepustnic powietrza o powierzchni do 4 m² (wytyczne; należy uwzględniać dane producenta przepustnicy),
• do współpracy z regulatorami generującymi sygnał ciągły 0/2…10 V DC.

Funkcje i działanie

Sterowanie ciągłe i sygnał położenia

• Wejście Y: 0/2…10 V DC (pobór prądu 0,1 mA, rezystancja wejściowa >100 kΩ).
• Wyjście U: 0…10 V DC, proporcjonalne do kąta obrotu (maks. prąd wyjściowy ±1 mA DC).
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał jest utrzymywany na stałej wartości oraz przy braku zasilania.

Samoadaptacja zakresu obrotu

• Po aktywacji funkcji samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu i dostosowuje pracę do wyznaczonego zakresu.

Przełączniki pomocnicze (A i B)

• Punkty przełączenia przełączników pomocniczych można ustawiać niezależnie w zakresie 5°…90° ze skokiem co 5°.
• Ustawienia fabryczne: A = 5°, B = 85°.
• Napięcie przełączane: 24…250 V AC / 12…30 V DC.
• Obciążalność styków (AC): 6 A (rez.), 2 A (ind.), min. 10 mA.
• Obciążalność styków (DC 30 V): 4 A (rez.), 2 A (ind.), min. 10 mA.
• Obciążalność styków (DC 60 V): 0,8 A (rez.), 0,5 A (ind.), min. 10 mA.
• Wytrzymałość na przepięcia elektryczne do obudowy: 4 kV AC.

Nastawa ręczna i ograniczenie kąta

• Siłownik może być ustawiany ręcznie po naciśnięciu przycisku odłączającego napęd.
• Kąt obrotu można ograniczyć mechanicznie śrubą w zakresie 0…90°.

Podłączenie elektryczne i okablowanie

• Kabel fabryczny: długość 0,9 m, przekrój 0,75 mm².
• Dopuszczalna długość linii sygnałowych: 300 m.
• Przewody (24 V AC / 24…48 V DC):
  • G (1, czerwony): potencjał systemowy 24 V
  • G0 (2, czarny): masa systemowa
  • Y (8, szary): sygnał sterujący
  • U (9, różowy): sygnał położenia

Dane techniczne

• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Pobór mocy w ruchu: 2,5 VA / 1,2 W
• Pobór mocy w stanie trzymania: 0,65 W
• Moment nominalny: 20 Nm
• Moment maksymalny (zblokowanie): 35 Nm
• Kąt obrotu: 90° (maks. 95° ±2°)
• Czas przebiegu dla 90°: 150 s
• Poziom głośności: <35 dB(A)
• Stopień ochrony: IP54
• Warunki pracy: -32…55 °C, <95% r.h. (bez kondensacji), wewnątrz pomieszczeń – zabezpieczony przed warunkami pogodowymi
• Transport: -32…70 °C, <95% r.h. (bez kondensacji)
• Składowanie: -32…50 °C, <95% r.h. (bez kondensacji)
• Oś przepustnicy (okrągła): 8…20,5 mm
• Oś przepustnicy (czworokątna): 8…14,5 mm
• Min. długość osi: 20 mm
• Maks. twardość osi: <300 HV
• Waga (bez opakowania): maks. 1,3 kg (z przełącznikami)

Montaż

• Siłownik przeznaczony do montażu wewnątrz pomieszczeń, w miejscu zabezpieczonym przed warunkami pogodowymi.
• Podczas montażu należy przestrzegać wymagań dotyczących średnic osi oraz stosować wyłącznie wysokiej jakości materiały typowe dla branży przepustnic powietrza.

Podsumowanie

Siemens GEB166.1E to wytrzymały siłownik do przepustnic powietrza o momencie 20 Nm, zasilany 24 V AC / 24…48 V DC, przeznaczony do sterowania ciągłego 0/2…10 V DC. Wyjście położenia 0…10 V, dwa przełączniki pomocnicze, możliwość nastawy ręcznej oraz obudowa IP54 sprawiają, że jest to praktyczne rozwiązanie do precyzyjnej automatyki HVAC.
