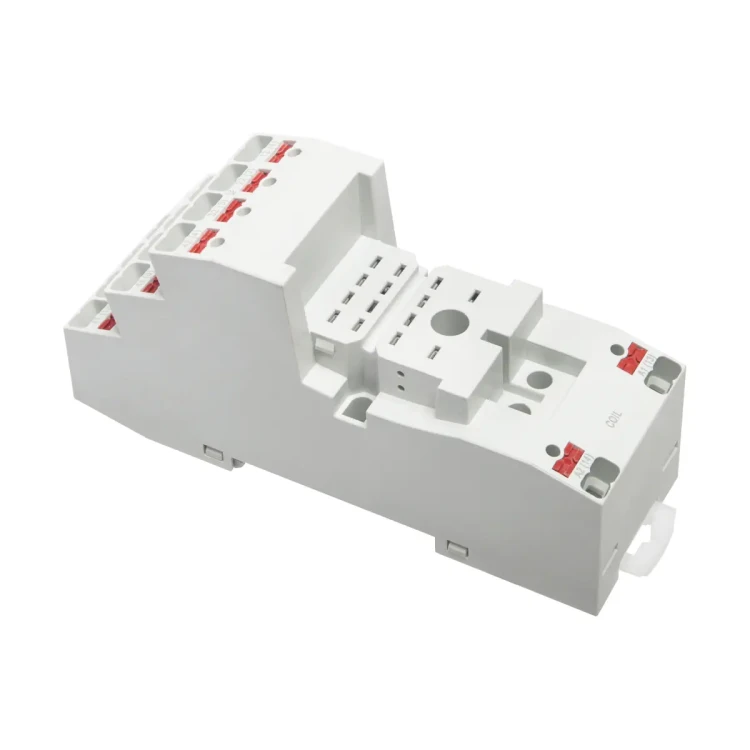

GZP4 Gniazdo z zaciskami Push-in

GZP4 to gniazdo przekaźnikowe firmy Relpol przeznaczone do przekaźników R4N oraz R2N. Wersja ta wykorzystuje zaciski Push-in, umożliwiające szybki montaż przewodów (wciśnięcie przewodu do zacisku oraz demontaż po naciśnięciu przycisku zwalniającego – montaż bez użycia narzędzi). Gniazdo można montować na szynie 35 mm wg PN-EN 60715 lub na płycie.

Najważniejsze cechy

• Producent: Relpol
• Model: GZP4
• Przeznaczenie: do przekaźników R4N, R2N
• Typ zacisków: Push-in
• Montaż: szyna 35 mm wg PN-EN 60715 lub montaż na płycie
• Długość odizolowania przewodów: 8…10 mm
• Maks. przekrój przewodów: 2 x 1,5 mm² (bez tulejki izolowanej) / 2 x 1 mm² (z tulejką izolowaną)
• Tory prądowe: 2 tory: 12 A, 300 V AC / 4 tory: 8 A, 300 V AC

Zastosowanie

GZP4 służy jako gniazdo do montażu i podłączenia przekaźników R4N oraz R2N w instalacjach automatyki i sterowania. Umożliwia wygodne wyprowadzenie zacisków styków oraz cewki i szybkie podłączenie przewodów dzięki technologii Push-in.

Podłączenie przewodów (Push-in)

• Montaż przewodu: wciśnięcie przewodu do zacisku Push-in.
• Demontaż przewodu: wyjęcie przewodu po użyciu przycisku zwalniającego zacisk.
• Długość odizolowania: 8…10 mm.
• Maks. przekroje: 2 x 1,5 mm² (bez tulejki izolowanej) lub 2 x 1 mm² (z tulejką izolowaną).

Montaż

• Na szynie DIN: 35 mm wg PN-EN 60715.
• Na płycie: montaż bezpośrednio na płycie.

Dane techniczne

• Dwa tory prądowe: 12 A, 300 V AC
• Cztery tory prądowe: 8 A, 300 V AC

Wymiary

• Wymiary gniazda: 97 x 31 x 45,9 (75,8) mm

Podsumowanie

Relpol GZP4 to solidne gniazdo do przekaźników R4N i R2N, wyposażone w zaciski Push-in oraz przystosowane do montażu na szynie DIN 35 mm lub na płycie. Określone parametry torów prądowych (2 tory: 12 A / 300 V AC oraz 4 tory: 8 A / 300 V AC) oraz szybkie podłączanie przewodów czynią je praktycznym wyborem do szaf sterowniczych i aplikacji automatyki.

Pliki do pobrania:
GZP4 Karta katalogowa
