R4N-2014-23-5230-WT Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy (z trybem ręcznym)

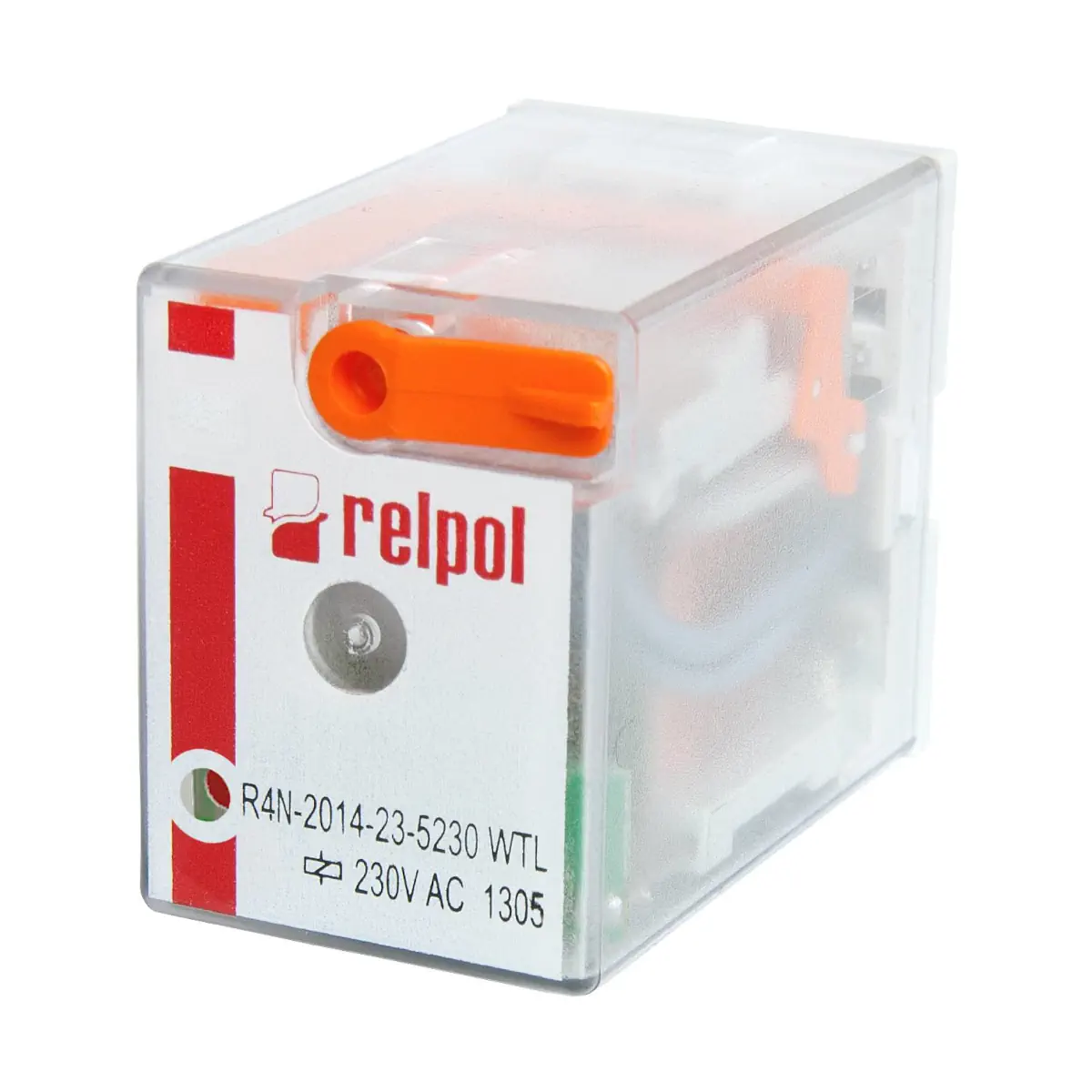

R4N-2014-23-5230-WT to miniaturowy przekaźnik przemysłowy firmy Relpol, przeznaczony do gniazd wtykowych. Wersja ta posiada 4 styki przełączne (4P), cewkę 230 V AC (50/60 Hz) oraz wyposażenie WT: mechaniczny wskaźnik zadziałania i czołowy przycisk testujący typu T z funkcją blokowania styków. Obudowa w wykonaniu IP40 sprawdza się w typowych zastosowaniach automatyki przemysłowej.

Najważniejsze cechy

• Producent: Relpol
• Model: R4N-2014-23-5230-WT
• Seria / typ: R4N – przekaźnik przemysłowy miniaturowy
• Wykonanie: do gniazd wtykowych
• Styki: 4P (4 zest. przełączne)
• Materiał styków: AgNi
• Napięcie cewki: 230 V AC, 50/60 Hz
• Wyposażenie WT: mechaniczny wskaźnik zadziałania + czołowy przycisk testujący typu T z funkcją blokowania styków
• Stopień ochrony obudowy: IP40
• Klasa izolacji cewki: F (155°C)
• Spełnia wymagania morskie: certyfikat Lloyd’s Register (LR)
• Zgodność: RoHS

Zastosowanie

R4N-2014-23-5230-WT jest przekaźnikiem ogólnego zastosowania do układów automatyki, sterowania i sygnalizacji, gdzie wymagana jest wielotorowość (4 zest. przełączne) oraz wygodna obsługa serwisowa dzięki przyciskowi testującemu i możliwości blokowania styków.

Funkcje i obsługa (WT)

Mechaniczny wskaźnik zadziałania (W)

• Wskaźnik jest zamontowany na podkładce izolacyjnej zestawu styków ruchomych.
• Zmiany wskaźnika zapewniają jego właściwą pozycję w okienku na górze obudowy, niezależnie od liczby operacji przekaźnika.

Przycisk testujący typu T – czołowy, z funkcją blokowania styków

• Naciśnięcie przycisku: zamyka styki zwierne na czas nacisku; puszczenie przycisku otwiera styki zwierne.
• Blokowanie (trwałe zamknięcie styków zwiernych): obrót przycisku o 90°.
• Odblokowanie: cofnięcie obrotu – styki zwierne otwierają się.
• W trakcie pracy przekaźnika przycisk testujący może się nagrzewać; aby naciskać ręcznie, należy wcześniej wyłączyć napięcie zasilania przekaźnika i odczekać chwilę do ostudzenia przycisku (lub nacisnąć bez zwłoki przy użyciu rękawicy ochronnej albo izolowanego narzędzia). Przycisk naciskać płynnie i szybko.

Dane elektryczne styków

• Liczba i rodzaj zestyków: 4P
• Materiał styków: AgNi
• Znamionowe / maks. napięcie zestyków (AC): 250 V
• Minimalne napięcie zestyków: 10 V
• Obciążenie znamionowe (AC1): 7 A / 230 V AC (VDE) oraz 6 A / 250 V AC
• AC15: 1,5 A / 120 V oraz 0,75 A / 240 V (C300)
• DC1: 6 A / 24 V DC
• DC13: 0,22 A / 120 V oraz 0,1 A / 250 V (R300)
• Minimalny prąd zestyków: 5 mA
• Maksymalny prąd załączania: 12 A
• Obciążalność prądowa trwała zestyków: 7 A
• Maks. moc łączeniowa (AC1): 1500 VA
• Minimalna moc łączeniowa: 0,3 W
• Rezystancja zestyków: ≤ 100 mΩ
• Maks. częstotliwość łączeń: 1200 cykli/h (przy obciążeniu znam. w kat. AC1) oraz 18000 cykli/h (bez obciążenia)

Dane cewki (5230)

• Napięcie znamionowe: 230 V AC, 50/60 Hz
• Rezystancja cewki (przy 20°C): 16 100 Ω
• Roboczy zakres napięcia zasilania: min. 184,0 V (przy 20°C), max. 253,0 V (przy 55°C)
• Napięcie odpadania: AC: ≥ 0,2 U_n
• Znamionowy pobór mocy: 1,6 VA

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 2500 V (1,2/50 µs)
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Napięcie probiercze:
  • pomiędzy cewką a stykami: 2500 V AC
  • przerwy zestykowej: 1500 V AC
  • pomiędzy torami prądowymi: 2000 V AC
• Odstępy (cewka–styki): w powietrzu ≥ 1,6 mm; po izolacji ≥ 3,2 mm

Pozostałe dane

• Czas zadziałania / powrotu (typowo): 10 ms / 8 ms
• Trwałość łączeniowa: > 5 × 10⁴ (7 A, 230 V AC) oraz > 10⁵ (6 A, 250 V AC)
• Trwałość mechaniczna: > 2 × 10⁷ cykli
• Wymiary (a × b × h): 27,4 × 21 × 35,5 mm
• Masa: 35 g
• Temperatura otoczenia:
  • składowania (bez kondensacji i/lub oblodzenia): -40…+85°C
  • pracy (cewka AC): -40…+55°C
• Stopień ochrony: IP40
• Odporność na udary (zestyk zwierny / rozwierny): 10 g / 5 g
• Odporność na wibracje: 5 g (10…150 Hz)

Podsumowanie

Relpol R4N-2014-23-5230-WT to kompaktowy przekaźnik wtykowy z cewką 230 V AC i 4 zestykami przełącznymi, przeznaczony do typowych zastosowań przemysłowych. Wyposażenie WT (wskaźnik mechaniczny + przycisk testujący typu T z blokadą) ułatwia uruchomienie, testy i serwis, a obudowa IP40 zapewnia podstawową ochronę w szafach sterowniczych.
