R4N-2014-23-5024-WT Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy (z trybem ręcznym)

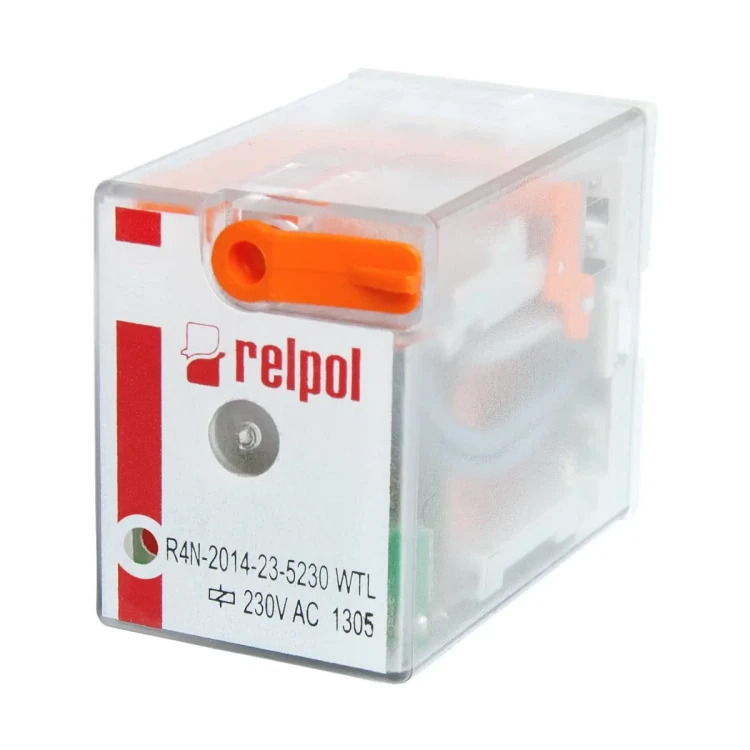

R4N-2014-23-5024-WT to przekaźnik przemysłowy – miniaturowy firmy Relpol, przeznaczony do gniazd wtykowych. Wersja ta posiada 4 zestki przełączne (4P) o materiale styków AgNi, cewkę AC 24 V 50/60 Hz oraz obudowę o stopniu ochrony IP40. Wykonanie WT obejmuje wskaźnik zadziałania (mechaniczny) oraz przycisk testujący typu T (czołowy) z funkcją blokowania styków.

Najważniejsze cechy

• Producent: Relpol
• Model: R4N-2014-23-5024-WT
• Typ: przekaźnik przemysłowy – miniaturowy, ogólnego zastosowania
• Sposób podłączenia: do gniazd wtykowych
• Liczba i rodzaj zestyków: 4P (4 zestki przełączne)
• Materiał styków: AgNi
• Napięcie cewki: 24 V AC, 50/60 Hz (kod cewki: 5024)
• Stopień ochrony obudowy: IP40
• Wyposażenie dodatkowe (WT): wskaźnik zadziałania (mechaniczny) + przycisk testujący typu T (czołowy) z funkcją blokowania styków
• Klasa izolacji cewki: F (155°C)
• Zgodność: RoHS
• Wymagania morskie: certyfikat Lloyd’s Register (LR)

Parametry styków (R4N-2014-23-5024-WT)

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 250 V
• Minimalne napięcie zestyków: 10 V (dla AgNi)
• Obciążenie w kategorii AC1: 7 A / 230 V AC (VDE) oraz 6 A / 250 V AC
• Obciążenie w kategorii AC15: 1,5 A / 120 V oraz 0,75 A / 240 V (C300)
• Obciążenie w kategorii DC1: 6 A / 24 V DC
• Obciążenie w kategorii DC13: 0,22 A / 120 V oraz 0,1 A / 250 V (R300)
• Obciążenie silnikowe (wg UL 508): 1/3 HP, 240 V AC, 3,6 FLA (silnik jednofazowy)
• Obciążenie silnikowe (AC3 wg IEC 60947-4-1): 0,125 kW, 240 V AC (silnik jednofazowy)
• Minimalny prąd zestyków: 5 mA
• Maksymalny prąd załączania: 12 A
• Obciążalność prądowa trwała zestyków: 7 A
• Maks. moc łączeniowa (AC1): 1500 VA
• Minimalna moc łączeniowa: 0,3 W (AgNi)
• Rezystancja zestyków: ≤ 100 mΩ
• Maks. częstotliwość łączeń: 1200 cykli/h (przy obciążeniu znam. w kat. AC1) oraz 18 000 cykli/h (bez obciążenia)

Dane cewki (kod 5024)

• Napięcie znamionowe: 24 V AC, 50/60 Hz
• Rezystancja cewki (przy 20°C): 158 Ω
• Roboczy zakres napięcia zasilania (AC): min. 19,2 V (przy 20°C) / maks. 26,4 V (przy 55°C)
• Napięcie odpadkowe: AC: ≥ 0,2 U_n
• Znamionowy pobór mocy (AC): 1,6 VA

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 2500 V (1,2/50 µs)
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Napięcie probiercze (między cewką a stykami): 2500 V AC (typ izolacji: podstawowa)
• Napięcie probiercze (przerwy zestykowej): 1500 V AC (rodzaj przerwy: oddzielenie niepełne)
• Napięcie probiercze (pomiędzy torami prądowymi): 2000 V AC (typ izolacji: podstawowa)
• Odległość pomiędzy cewką a stykami: w powietrzu ≥ 1,6 mm; po izolacji ≥ 3,2 mm

Funkcje wykonania WT (wskaźnik + test)

• Wskaźnik zadziałania (mechaniczny): informuje o stanie przekaźnika.
• Przycisk testujący typu T (czołowy): umożliwia ręczne wywołanie zadziałania styków zwiernych na czas nacisku.
• Funkcja blokowania styków: realizowana przez obrót przycisku o 90°; cofnięcie obrotu zwalnia blokadę.
• Uwaga eksploatacyjna: w trakcie pracy przekaźnika przycisk testujący typu T nagrzewa się.

Dane mechaniczne i środowiskowe

• Czas zadziałania / powrotu (wartości typowe): AC: 10 ms / 8 ms
• Trwałość łączeniowa: > 5 × 10⁴ (7 A, 230 V AC (VDE)); > 10⁵ (6 A, 250 V AC)
• Trwałość mechaniczna: > 2 × 10⁷ cykli
• Wymiary (a × b × h): 27,4 × 21 × 35,5 mm
• Masa: 35 g
• Temperatura otoczenia (składowania): -40…+85°C
• Temperatura otoczenia (pracy, cewka AC): -40…+55°C
• Stopień ochrony obudowy: IP40 (wg PN-EN 60529)
• Odporność na udary (zestyk zwierny / rozwierny): 10 g / 5 g
• Odporność na wibracje: 5 g, 10…150 Hz

Podsumowanie

Relpol R4N-2014-23-5024-WT to kompaktowy przekaźnik ogólnego zastosowania z 4 zestykami przełącznymi i cewką 24 V AC, przeznaczony do montażu w gniazdach wtykowych. Wykonanie WT (wskaźnik mechaniczny + test z blokadą) ułatwia diagnostykę i uruchomienie układów sterowania, a obudowa IP40 zapewnia podstawową ochronę w aplikacjach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektywy RoHS.
• Przekaźnik elektromagnetyczny miniaturowy ogólnego zastosowania, przeznaczony do obwodów drukowanych, w obudowie o stopniu ochrony IP40.
• Model R4N-2014-23-5024-WT jest wyposażony w cewkę 24 V AC 50/60 Hz oraz przycisk testujący typu WT ze wskaźnikiem zadziałania mechanicznym i funkcją blokowania styków.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie. Nie dotykać części produktu znajdujących się pod napięciem.
• Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie, nadmierne przegrzewanie oraz ryzyko powstania ognia.
• Należy upewnić się, że parametry pracy i obciążenia nie przekraczają wartości podanych w specyfikacji produktu. Bezwzględnie unikać użytkowania przekraczającego parametry znamionowe.
• W trakcie pracy przekaźnika przycisk testujący może się nagrzewać. Aby ręcznie nacisnąć przycisk testujący, należy wcześniej wyłączyć napięcie zasilania przekaźnika i odczekać do ostudzenia przycisku albo użyć rękawicy ochronnej lub izolowanego narzędzia.
• Przycisk testujący należy naciskać płynnie i szybko. Funkcja blokowania styków działa przez obrót przycisku o 90°; podczas testowania i blokowania styków należy zachować ostrożność ze względu na możliwość wymuszonego załączenia obwodu.
• Produkt należy eksploatować w warunkach zgodnych z dokumentacją: temperatura pracy dla wersji z cewką AC od -40°C do +55°C, temperatura składowania od -40°C do +85°C, bez kondensacji i/lub oblodzenia.
• Jeżeli wadliwa praca produktu mogłaby spowodować straty materialne lub zagrożenie dla zdrowia i życia ludzi albo zwierząt, urządzenie lub system należy wyposażyć w dodatkowe, niezależne środki bezpieczeństwa.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.

Pliki do pobrania:
R4N-2014-23-5024-WT Karta katalogowa
