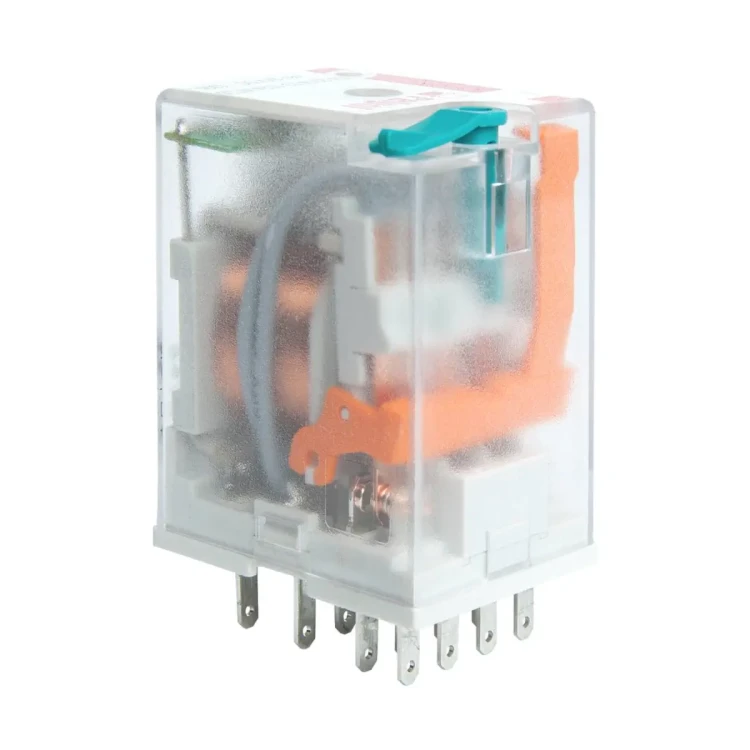

R4N-2014-23-1024-WT Przekaźnik elektromagnetyczny, przemysłowy - miniaturowy (z trybem ręcznym)

R4N-2014-23-1024-WT to miniaturowy przekaźnik przemysłowy (elektromagnetyczny) firmy Relpol, przeznaczony do zastosowań ogólnych. Wersja ta posiada 4 zest yki przełączne (4P), styki AgNi, cewkę 24 V DC oraz jest wykonana do gniazd wtykowych (montaż m.in. na szynie 35 mm z odpowiednim gniazdem). Wyposażenie WT obejmuje mechaniczny wskaźnik zadziałania oraz czołowy przycisk testujący typu T z funkcją blokowania styków. Obudowa: IP40.

Najważniejsze cechy

• Producent: Relpol
• Model: R4N-2014-23-1024-WT
• Typ: przekaźnik przemysłowy miniaturowy (ogólnego zastosowania)
• Wykonanie: do gniazd wtykowych
• Liczba i rodzaj zestyków: 4P (4 zest yki przełączne)
• Materiał styków: AgNi
• Napięcie cewki: 24 V DC
• Wyposażenie dodatkowe: WT (mechaniczny wskaźnik zadziałania + przycisk testujący typu T, czołowy, z funkcją blokowania styków)
• Stopień ochrony obudowy: IP40
• Spełnia wymagania morskie: certyfikat Lloyd’s Register (LR)
• Zgodność: RoHS

Zastosowanie

Przekaźnik R4N-2014-23-1024-WT przeznaczony jest do typowych zastosowań automatyki i sterowania, gdzie wymagane są 4 tory przełączne oraz wygodny montaż w gnieździe wtykowym (np. na szynie 35 mm z użyciem dedykowanego gniazda).

Styki – parametry obciążalności

• Znamionowe / maks. napięcie zestyków (AC): 250 V / 250 V
• Minimalne napięcie zestyków (dla AgNi): 10 V
• Obciążenie znamionowe:
• • AC1: 7 A / 230 V AC (VDE) oraz 6 A / 250 V AC
  • AC15: 1,5 A / 120 V oraz 0,75 A / 240 V (C300)
  • DC1: 6 A / 24 V DC
  • DC13: 0,22 A / 120 V oraz 0,1 A / 250 V (R300)
  • Obciążenie silnikowe (UL 508): 1/3 HP, 240 V AC, 3,6 FLA (silnik jednofazowy)
  • AC3 wg IEC 60947-4-1: 0,125 kW, 240 V AC (silnik jednofazowy)
• Minimalny prąd zestyków: 5 mA
• Maksymalny prąd załączania: 12 A
• Obciążalność prądowa trwała zest yku: 7 A
• Maksymalna moc łączeniowa (AC1): 1500 VA
• Minimalna moc łączeniowa (dla AgNi): 0,3 W
• Rezystancja zestyków: ≤ 100 mΩ
• Maks. częstotliwość łączeń: 1200 cykli/h (przy obciążeniu znamionowym w kat. AC1) / 18000 cykli/h (bez obciążenia)

Cewka i zasilanie (24 V DC)

• Napięcie znamionowe: 24 V DC
• Rezystancja cewki (przy 20°C): 640 Ω
• Roboczy zakres napięcia zasilania: min. 19,2 V (przy 20°C) / maks. 26,4 V (przy 70°C)
• Napięcie odpad owe: DC ≥ 0,1 U_n
• Znamionowy pobór mocy (DC): 0,9 W
• Klasa izolacji cewki: F (155°C)

Funkcje wyposażenia WT (wskaźnik + test)

• Wskaźnik zadziałania (mechaniczny): informuje o stanie przekaźnika.
• Przycisk testujący typu T (czołowy): umożliwia ręczne wprowadzenie przekaźnika w stan zadziałania.
• Blokowanie styków: zamknięcie zestyków zwiernych można zablokować poprzez obrót przycisku o 90°; cofnięcie obrotu zwalnia styki.
• Uwaga eksploatacyjna: w trakcie pracy przycisk testujący typu T nagrzewa się; przed ręcznym naciśnięciem zalecane jest wyłączenie napięcia zasilania przekaźnika i odczekanie do ostudzenia.

Dane izolacji

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 2500 V (1,2/50 µs)
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Napięcie probiercze: 2500 V AC (pomiędzy cewką a stykami), 1500 V AC (przerwy zest ykowej), 2000 V AC (pomiędzy torami prądowymi)
• Odległość pomiędzy cewką a stykami: ≥ 1,6 mm (w powietrzu), ≥ 3,2 mm (po izolacji)

Pozostałe dane techniczne

• Czas zadziałania / powrotu (DC): 13 ms / 3 ms
• Trwałość łączeniowa: > 5 × 10⁴ (7 A, 230 V AC, VDE) oraz > 10⁵ (6 A, 250 V AC)
• Trwałość mechaniczna: > 2 × 10⁷ cykli
• Wymiary (a × b × h): 27,4 × 21 × 35,5 mm
• Masa: 35 g
• Temperatura otoczenia (składowanie): -40…+85°C
• Temperatura otoczenia (praca, cewka DC): -40…+70°C
• Stopień ochrony obudowy: IP40 (wg PN-EN 60529)
• Ochrona przed oddziaływaniem środowiska: RTI (wg PN-EN 61810-7)
• Odporność na udary (zestyk zwierny / rozwierny): 10 g / 5 g
• Odporność na wibracje: 5 g (10…150 Hz)

Podsumowanie

Relpol R4N-2014-23-1024-WT to kompaktowy przekaźnik 4P z cewką 24 V DC, przeznaczony do montażu w gniazdach wtykowych. Dzięki wyposażeniu WT (wskaźnik mechaniczny oraz przycisk testujący z blokadą) ułatwia uruchomienie i serwis, a parametry styków (m.in. AC1 do 7 A / 230 V AC) czynią go uniwersalnym rozwiązaniem w automatyce i sterowaniu.
