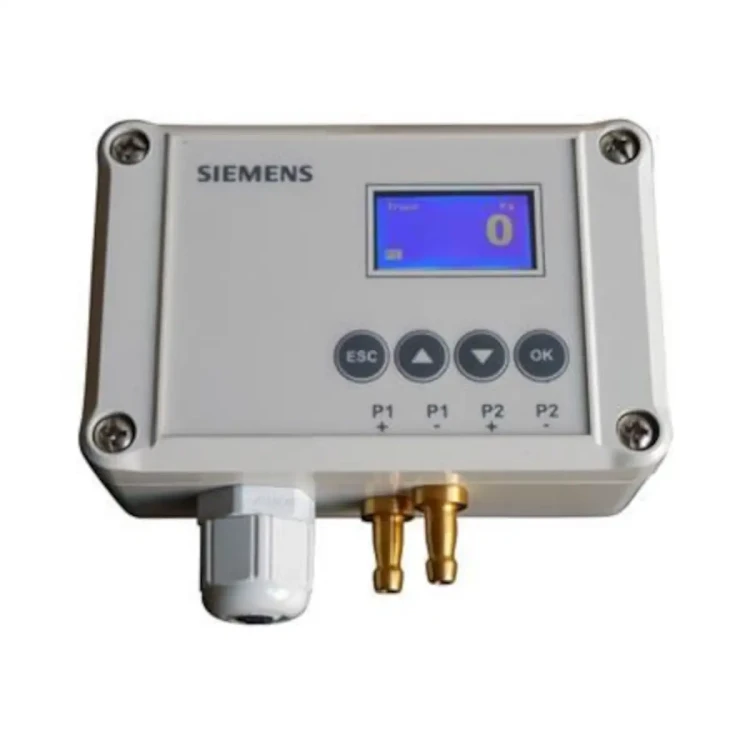

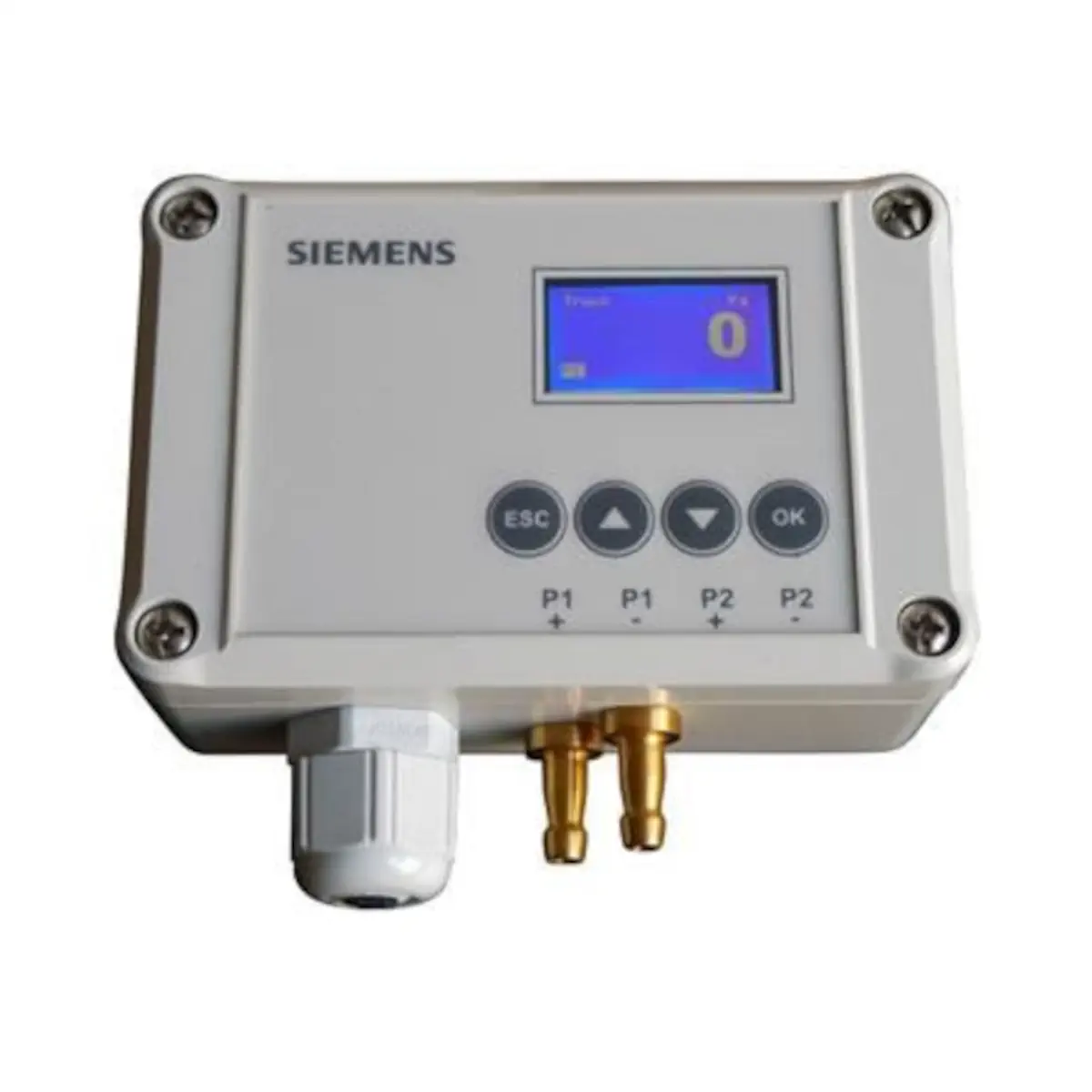

QBM68.1200D Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 1 x 0..1250 Pa, wyjście 0..10 V lub 4..20 mA, komunikacja Modbus, IP54, wyświetlacz

QBM68.1200D to czujnik różnicy ciśnienia firmy Siemens z wyświetlaczem, przeznaczony do pomiaru nad- i podciśnienia różnicowego powietrza oraz gazów nieagresywnych. Urządzenie pracuje z zasilaniem 24 V AC/DC i udostępnia wynik pomiaru zarówno przez Modbus RTU (RS485), jak i na wyjściu analogowym (0…10 V DC lub 4…20 mA – wybierane). Sygnał pomiarowy jest skalibrowany i kompensowany temperaturowo.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM68.1200D
• Typ: czujnik różnicy ciśnienia (wersja z wyświetlaczem)
• Medium: powietrze lub gazy nieagresywne
• Zakres pomiarowy: 1 × 0…1250 Pa
• Napięcie zasilania: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Wyjścia: Modbus RTU (RS485) oraz wyjście analogowe 0…10 V DC / 4…20 mA
• Charakterystyka: liniowa; sygnał skalibrowany i kompensowany temperaturowo
• Montaż: prosty i szybki; na kanale, ścianie, stropie lub w szafie sterowniczej
• Konserwacja: niewymagana

Zastosowanie

QBM68.1200D stosuje się w instalacjach wentylacyjnych i klimatyzacyjnych do:

• pomiaru różnicy ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• pomiaru różnicy ciśnienia do obliczania przepływu powietrza,
• monitorowania przepływu powietrza,
• monitorowania filtrów oraz sterowania wentylatorami.

Funkcje i działanie

Pomiar realizowany jest przez układ pomiarowy MEMS (Micro Mechanical System). Czujnik generuje sygnał wyjściowy 0…10 V DC lub 4…20 mA o charakterystyce liniowej, kompensowany temperaturowo. Wartość różnicy ciśnienia może być również odczytywana przez Modbus.

Jednostki pomiaru

• Jednostki ciśnienia (wybierane): Pa, PSI, mmHg, mmH₂O
• Jednostki przepływu (dla obliczeń przepływu): l/s, m³/h, m³/s

Tłumienie sygnału

• Dostępne tłumienie dla sygnału 0…10 V / 4…20 mA: 1000 ms lub 2000 ms (konfigurowane przełącznikiem DIP).

Komunikacja Modbus RTU (RS485)

• Zakres adresów: 1…249 (domyślny adres: 40)
• Szybkość transmisji: 1200…56000
• Format: Modbus RTU
• Domyślna konfiguracja: 9600N1 (9600, 1 bit stopu, bez parzystości)
• Zakończenie linii: przełącznik DIP

Ustawianie zakresu pomiarowego (nastawy przełącznika PID)

Zakres pomiarowy można ustawić przełącznikiem PID (pozycje opisane również na wewnętrznej stronie pokrywy). Dla czujnika 1250 Pa dostępne są następujące zakresy:

• 0: 0…100 Pa
• 1: 0…200 Pa
• 2: 0…300 Pa
• 3: 0…500 Pa
• 4: 0…700 Pa
• 5: 0…1000 Pa
• 6: 0…1250 Pa
• 7: -100…100 Pa

Montaż – ważne zalecenia

• Aby zachować wymaganą klasę ochrony obudowy, czujnik należy montować z przyłączami ciśnienia skierowanymi w dół.
• Czujnik powinien być umieszczony wyżej niż kanałowe króćce przyłączeniowe. Montaż z przyłączami do góry lub poniżej króćców kanałowych może powodować kondensację i gromadzenie skroplin.
• Podłączenie przewodów ciśnieniowych:
  • wyższe ciśnienie (mniejsza próżnia): do P1+
  • niższe ciśnienie (większa próżnia): do P1–

Uruchomienie – kalibracja punktu zerowego

Punkt zerowy czujnika różnicy ciśnień należy skalibrować po pierwszym podłączeniu napięcia zasilającego, po zamontowaniu:

• Podłącz przewody do zacisków (nie podłączaj jeszcze przewodów ciśnieniowych).
• Wciśnij przycisk kalibracji punktu zerowego na dłużej niż 10 s, aż dioda LED na krótko się zaświeci.
• Podłącz przewody ciśnieniowe.

Diody LED (stany)

• Zielona: ciągła – praca normalna; migająca – trwa kalibracja punktu zerowego
• Żółta: migająca – komunikacja Modbus aktywna
• Czerwona: ciągła – błąd urządzenia

Dane techniczne (QBM68.1200D)

• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Pobór mocy: < 1 VA
• Pobór prądu: 35 mA
• Wyjście Modbus: Modbus RTU (RS485), bez separacji galwanicznej
• Wyjście analogowe: 0…10 V DC / 4…20 mA, obciążenie 5…250 kΩ, bez separacji galwanicznej
• Element pomiarowy: MEMS
• Dokładność (przy zalecanym montażu i 20°C):
  • całkowity błąd: < ±1% FS
  • punkt zerowy: < ±0,1% FS/°C
  • czułość: < ±0,06% FS/°C
• Czas reakcji: 1 s
• Dopuszczalne zakresy ciśnienia (dla 1250 Pa): -100…+1300 Pa
• Dopuszczalne przeciążenie jednostronne (P1): 4000 Pa
• Ciśnienie przebicia (0…70°C): 200 kPa
• Dopuszczalna temperatura medium: 0…70°C
• Temperatura otoczenia (praca): -25…50°C (bez kondensacji); kalibrowany zakres: 0…50°C
• Transport i składowanie: -35…70°C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Stopień ochrony obudowy (przy montażu zgodnie z zaleceniami): IP54 wg IEC 60529
• Zaciski: śrubowe, maks. 1,5 mm²
• Doprowadzenie kabla: dławik kablowy M16
• Przyłącza ciśnienia: mosiężne końcówki Ø 5 mm
• Waga (z opakowaniem): 0,150 kg

Zaciski podłączeniowe (skrót)

• 24V (G): zasilanie 24 V AC/DC
• 0V (G0): masa (GND)
• Y1: wyjście analogowe 1 (0…10 V / 4…20 mA)
• M: masa sygnałowa (GND dla Y1)
• A (+), B (-), REF: Modbus RS485

Wyposażenie dodatkowe

• AQB68.01: zestaw podłączeniowy – przewód silikonowy (2 m) i 2 króćce

Podsumowanie

Siemens QBM68.1200D to kompaktowy, bezobsługowy czujnik różnicy ciśnienia 0…1250 Pa do powietrza i gazów nieagresywnych, wyposażony w wyświetlacz oraz dwa niezależne sposoby integracji: Modbus RTU i wyjście analogowe. Regulowane zakresy pomiarowe, tłumienie sygnału oraz obowiązkowa kalibracja punktu zerowego po montażu ułatwiają dopasowanie urządzenia do typowych zastosowań HVAC (kanały, filtry, kontrola przepływu i wentylatorów).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności CE w zakresie kompatybilności elektromagnetycznej (EMC 2004/108/EC) oraz RoHS (2011/65/EU).
• Czujnik jest przeznaczony wyłącznie do pomiaru różnicy ciśnienia i przepływu powietrza oraz gazów nieagresywnych. Nie stosować z mediami agresywnymi.
• Urządzenie jest zasilane niskim napięciem bezpiecznym SELV/PELV: 24 V AC/DC ±15%. Do zasilania należy stosować wyłącznie transformator przeznaczony do niskiego napięcia bezpiecznego, z odseparowanymi uzwojeniami i przystosowany do pracy przy 100% obciążeniu.
• Wyjścia oraz interfejs Modbus RTU (RS485) są bez separacji galwanicznej. Podłączenie elektryczne należy wykonać zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacyjnymi.
• Po pierwszym podłączeniu zasilania i po zamontowaniu należy obowiązkowo wykonać kalibrację punktu zerowego. Podczas kalibracji nie wolno podłączać przewodów ciśnieniowych do przyłączy pomiarowych.
• Czujnik należy montować zgodnie z zaleceniami producenta, z przyłączami ciśnienia skierowanymi w dół oraz wyżej niż kanałowe króćce przyłączeniowe. Nieprawidłowa pozycja montażu może spowodować kondensację i gromadzenie skroplin wewnątrz urządzenia, prowadząc do jego uszkodzenia.
• Przewody ciśnieniowe należy podłączać prawidłowo: wyższe ciśnienie do przyłącza „+”, niższe ciśnienie do przyłącza „−”. Błędne podłączenie może powodować nieprawidłowe wyniki pomiaru.
• Dla modelu QBM68.1200D dopuszczalny zakres ciśnień wynosi od -100 do +1300 Pa. Wartości spoza tego zakresu mogą powodować nieprawidłowości pomiaru.
• Medium oraz otoczenie pracy muszą być wolne od kondensacji. Dopuszczalna temperatura medium wynosi 0...70 °C, a dopuszczalna temperatura otoczenia podczas pracy -25...50 °C.
• Stopień ochrony obudowy dla modelu QBM68.1200D wynosi IP54 wyłącznie przy montażu zgodnym z zaleceniami producenta.
• Należy przestrzegać maksymalnych dopuszczalnych długości przewodów. Jeżeli długość kabla przekracza 100 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
• Urządzenie jest bezobsługowe. Wszelkie ustawienia i konfigurację należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
