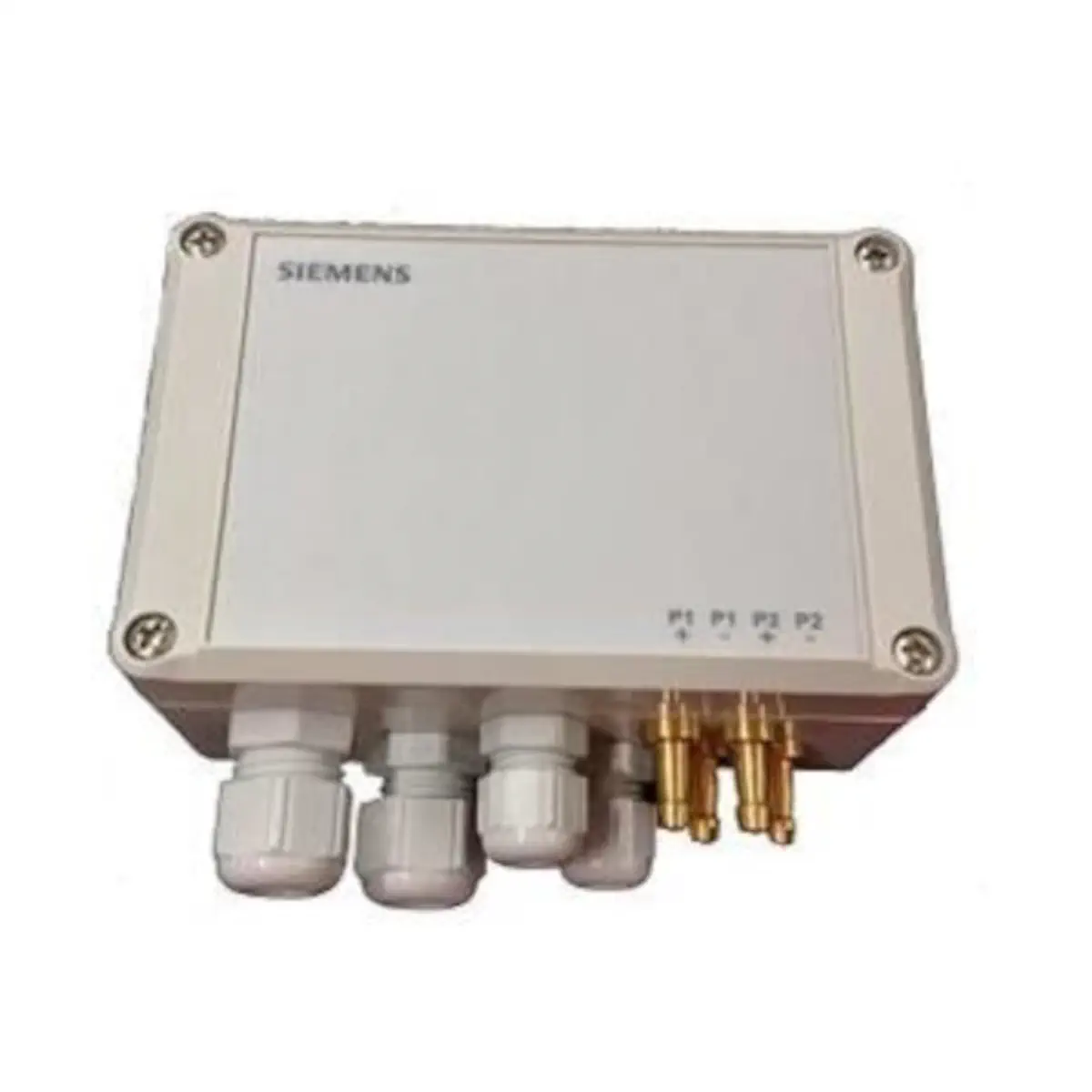

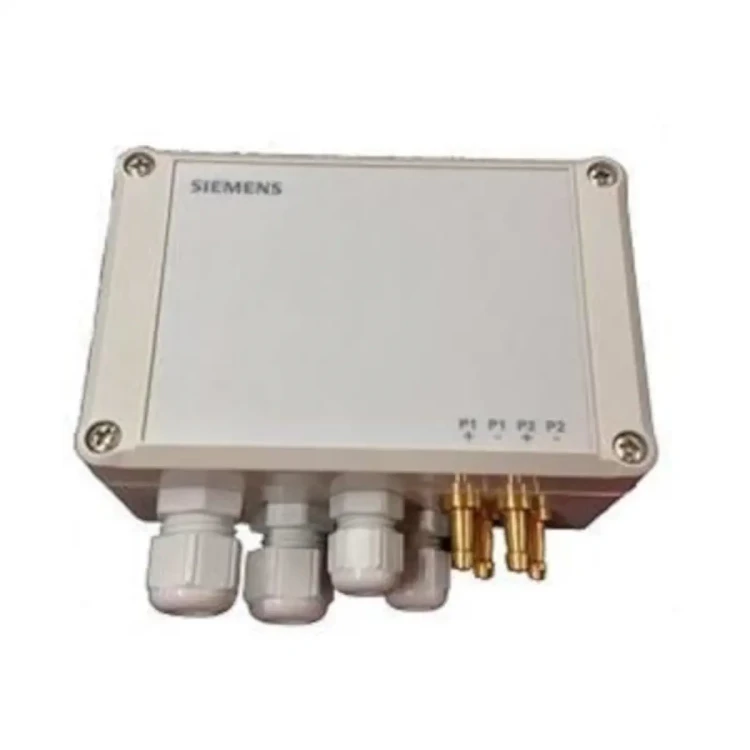

QBM69.2512 Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 1 x 0..1250 Pa, 1 x 0..2500 Pa, komunikacja Modbus, IP65, 2 wejścia czujnikowe temperatury

QBM69.2512 to czujnik różnicy ciśnienia firmy Siemens do pomiaru nad- i podciśnienia różnicowego powietrza oraz gazów nieagresywnych. Model ten udostępnia pomiar przez Modbus RTU (RS485) i oferuje dwa niezależne zakresy: 1 × 0…2500 Pa (P1) oraz 1 × 0…1250 Pa (P2). Sygnał pomiarowy jest skalibrowany i kompensowany temperaturowo, a urządzenie jest bezobsługowe.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM69.2512
• Medium: powietrze lub gazy nieagresywne
• Zakresy pomiarowe: 1 × 0…2500 Pa (P1) + 1 × 0…1250 Pa (P2)
• Sygnał/komunikacja: Modbus RTU (RS485)
• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Charakterystyka: liniowa
• Kompensacja: temperaturowa, sygnał pomiarowy skalibrowany
• Możliwość podłączenia czujników temperatury (opcja): 2 wejścia analogowe (B1, B2) dla LG-Ni1000, Ni1000, Pt1000 lub NTC10k
• Stopień ochrony: IP65 (przy montażu zgodnym z zaleceniami)

Zastosowanie

QBM69.2512 przeznaczony jest do pomiaru różnicy ciśnienia w instalacjach wentylacji i klimatyzacji, m.in. do:

• pomiaru różnicy ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• monitorowania przepływu powietrza,
• monitorowania filtrów oraz sterowania wentylatorami.

Pomiar i komunikacja (Modbus RTU)

Pomiar realizowany jest przez układ MEMS (Micro Mechanical System). Różnica ciśnienia jest dostępna do odczytu poprzez Modbus, a wartości średnie z 500, 1000, 4000 i 16000 ms są obliczane w sposób ciągły i udostępniane w rejestrach.

• Adresy Modbus: 1…249 (40 domyślnych adresów)
• Szybkość transmisji: 1200…56000
• Format: Modbus RTU
• Domyślna konfiguracja: 9600N1 (9600, brak parzystości, 1 bit stopu)
• Zakończenie linii: przełączniki DIP
• Interfejs: RS485 (bez separacji galwanicznej), zabezpieczenie przed zwarciem i zamienioną polaryzacją

Budowa i elementy urządzenia

• Obudowa czujnika z doprowadzeniem kablowym przez dławiki
• Układ pomiarowy ciśnienia MEMS
• Zaciski podłączeniowe oraz przełączniki DIP do konfiguracji
• Przycisk kalibracji punktu zerowego i konfiguracji
• Diody LED sygnalizujące stan pracy, Modbus i błędy
• Przyłącza ciśnienia: mosiężne końcówki Ø 5 mm (dla P1+/P1− oraz P2+/P2−)

Uruchomienie i kalibracja punktu zerowego

Punkt zerowy czujnika różnicy ciśnień musi być skalibrowany po pierwszym podłączeniu zasilania (po montażu). Zalecana procedura:

1. Podłącz przewody do zacisków (nie podłączaj jeszcze przewodów ciśnieniowych P1+/−, P2+/−).
2. Naciśnij przycisk kalibracji punktu zerowego na dłużej niż 10 s, aż dioda LED krótko się zaświeci.
3. Podłącz przewody ciśnieniowe do właściwych króćców.

Sygnalizacja LED

• Zielona: ciągła – praca normalna; migająca – trwa kalibracja punktu zerowego
• Żółta: migająca – komunikacja Modbus aktywna
• Czerwona: ciągła – błąd urządzenia; migająca – błąd komunikacji

Wskazówki montażowe (ważne)

• Czujnik można montować bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej.
• Aby zachować deklarowany stopień ochrony IP65, czujnik należy montować z przyłączami ciśnienia skierowanymi w dół.
• Urządzenie powinno być umieszczone wyżej niż kanałowe króćce przyłączeniowe.
• Jeśli przyłącza ciśnienia są skierowane do góry lub czujnik jest położony niżej niż króćce na kanale, może wystąpić kondensacja i gromadzenie skroplin prowadzące do uszkodzenia czujnika.

Podłączenie przewodów ciśnieniowych

• Wyższe ciśnienie (mniejsza próżnia): do P1+ lub P2+
• Niższe ciśnienie (większa próżnia): do P1− lub P2−

Podłączenie elektryczne (zaciski)

• 24 V: zasilanie 24 V AC/DC
• 0 V: masa GND (G0)
• A (+): Modbus +
• B (−): Modbus −
• REF: Modbus REF
• B1: czujnik temperatury 1 (LG-Ni1000, Ni1000, Pt1000, NTC10k)
• B2: czujnik temperatury 2 (LG-Ni1000, Ni1000, Pt1000, NTC10k)
• M: masa pomiarowa GND dla B1 i B2

Dane techniczne (QBM69.2512)

• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Pobór mocy: < 1 VA
• Pobór prądu: < 25 mA
• Wyjście: Modbus RTU (RS485), bez separacji galwanicznej
• Element pomiarowy: MEMS
• Czas reakcji: 1 s
• Dokładność (przy zalecanym montażu i 20°C):
  • Błąd całkowity: < ±1% FS
  • Punkt zerowy: < ±0,1% FS/°C
  • Czułość: < ±0,06% FS/°C
• Dopuszczalne zakresy ciśnień (typ czujnika):
  • dla 2500 Pa (P1): −175…+2675 Pa
  • dla 1250 Pa (P2): −100…+1300 Pa
• Dopuszczalne przeciążenie jednostronne:
  • ogólnie: 10 000 Pa
  • dla P1 (QBM69.25xx): 4 000 Pa
  • dla P2 (QBM69.xx12): 4 000 Pa
• Ciśnienie przebicia (0…70°C): 200 kPa
• Dopuszczalna temperatura medium: 0…70°C
• Temperatura otoczenia:
  • praca: −25…50°C
  • kompensowana temperatura: 0…50°C
  • transport/magazynowanie: −35…70°C
• Dopuszczalna wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Stopień ochrony: IP65 (wg IEC 60529, przy montażu zgodnym z zaleceniami)
• Zaciski: śrubowe, maks. 1,5 mm²
• Dławiki kablowe: 2 × M16 oraz 2 × M12 (bez usuwania naprężeń kabla)
• Waga (z opakowaniem): 0,200 kg

Wyposażenie dodatkowe

• AQB68.01: zestaw podłączeniowy – przewód silikonowy (2 m) i 2 króćce

Podsumowanie

Siemens QBM69.2512 to kompaktowy, bezobsługowy czujnik różnicy ciśnienia z komunikacją Modbus RTU, przeznaczony do powietrza i gazów nieagresywnych. Dwa tory pomiarowe 0…2500 Pa (P1) oraz 0…1250 Pa (P2), kompensacja temperaturowa, możliwość podłączenia dwóch opcjonalnych czujników temperatury oraz obudowa IP65 (przy prawidłowym montażu) sprawiają, że jest to praktyczne rozwiązanie do monitorowania przepływu, filtrów i pracy wentylatorów w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności CE oraz dyrektywy EMC 2004/108/EC i RoHS 2011/65/EU; zgodność z normami EN 61326-1, EN 61326-2-3 oraz EN 50581.
• Czujnik różnicy ciśnienia QBM69.2512 jest przeznaczony wyłącznie do pomiaru różnicy ciśnienia powietrza i gazów nieagresywnych.
• Urządzenie jest zasilane niskim napięciem bezpiecznym SELV/PELV 24 V AC/DC ±15%. Do zasilania należy stosować wyłącznie transformator przeznaczony do niskiego napięcia bezpiecznego, z odseparowanymi uzwojeniami i przystosowany do pracy przy 100% obciążeniu.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Wyjście Modbus RTU (RS485) nie ma separacji galwanicznej. Podłączenie należy wykonać zgodnie ze schematem zacisków producenta, zachowując prawidłową polaryzację i wymagania instalacyjne dla magistrali komunikacyjnej.
• Po pierwszym podłączeniu napięcia zasilającego i po zamontowaniu należy zawsze przeprowadzić kalibrację punktu zerowego zgodnie z instrukcją producenta. Niepodłączenie przewodów ciśnieniowych podczas kalibracji może prowadzić do błędnych wskazań.
• Urządzenie należy montować wyłącznie w zalecanej pozycji, z przyłączami ciśnienia skierowanymi w dół oraz wyżej niż kanałowe króćce przyłączeniowe. Nieprawidłowy montaż może spowodować kondensację i gromadzenie skroplin wewnątrz czujnika, prowadzące do jego uszkodzenia.
• Przewody ciśnieniowe muszą być podłączone prawidłowo: przewód z wyższym ciśnieniem do przyłącza P1+ lub P2+, a przewód z niższym ciśnieniem do przyłącza P1− lub P2−. Nieprawidłowe podłączenie może powodować błędy pomiaru.
• Dla modelu QBM69.2512 dopuszczalny zakres ciśnienia dla toru 2500 Pa wynosi od -175 do +2675 Pa, a dla toru 1250 Pa od -100 do +1300 Pa. Wszystkie wartości spoza tych granic mogą powodować nieprawidłowości pomiaru.
• Nie należy przekraczać dopuszczalnego przeciążenia jednostronnego: dla wejścia P1 maks. 4000 Pa, dla wejścia P2 maks. 4000 Pa. Ciśnienie przebicia wynosi 200 kPa.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura medium 0...70°C, temperatura otoczenia podczas pracy -25...50°C, wilgotność otoczenia poniżej 90% r.h. bez kondensacji.
• Aby zachować deklarowany stopień ochrony IP65, montaż musi być wykonany zgodnie z zaleceniami producenta.
• Należy przestrzegać maksymalnych dopuszczalnych długości kabla. Jeżeli długość kabla przekracza 100 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
