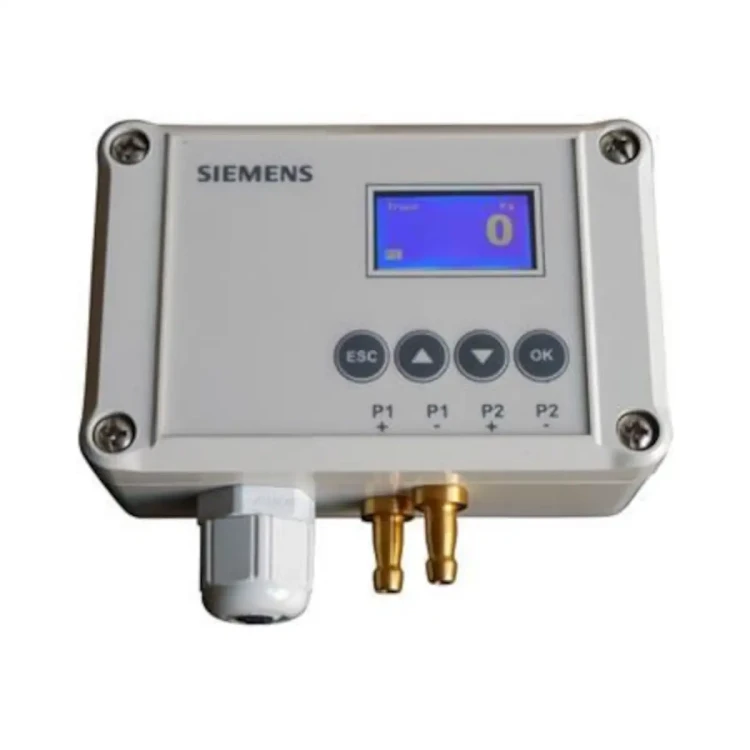

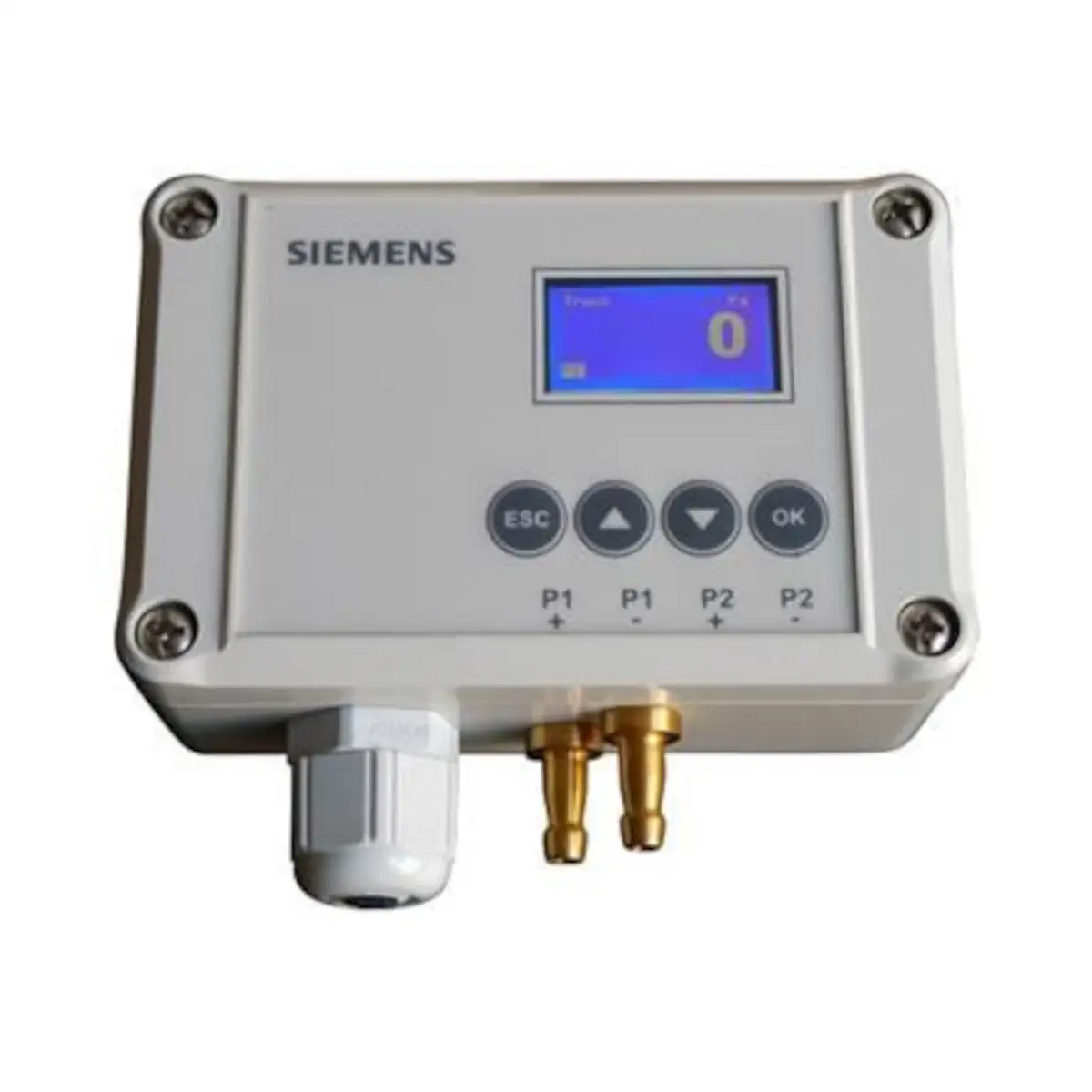

QBM68.2512D Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 1 x 0..2500 Pa, 1 x 0..1250 Pa, wyjścia 0..10 V lub 4..20 mA, komunikacja Modbus, IP54, wyświetlacz

Siemens QBM68.2512D to czujnik różnicy ciśnienia (wersja z wyświetlaczem) przeznaczony do pomiaru nad- i podciśnienia różnicowego powietrza oraz gazów nieagresywnych w instalacjach wentylacyjnych i klimatyzacyjnych. Model oferuje dwa niezależne kanały pomiarowe: 1 × 0…2500 Pa oraz 1 × 0…1250 Pa, a wyniki udostępnia poprzez Modbus RTU (RS485) oraz wyjścia analogowe 0…10 V DC / 4…20 mA. Sygnał pomiarowy jest skalibrowany i kompensowany temperaturowo, a sam czujnik jest bezobsługowy.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM68.2512D
• Typ: czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych (wersja z wyświetlaczem)
• Liczba kanałów pomiarowych: 2 (P1 oraz P2)
• Zakresy pomiarowe: 1 × 0…2500 Pa + 1 × 0…1250 Pa
• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Pobór mocy: < 1 VA
• Pobór prądu (wersja D): 35 mA
• Sygnały wyjściowe: Modbus RTU (RS485) oraz 0…10 V DC / 4…20 mA
• Element pomiarowy: MEMS (Micro Mechanical System)
• Sygnał pomiarowy: liniowy, kompensowany temperaturowo
• Prosty i szybki montaż (kanał / ściana / strop / szafa sterownicza)

Zastosowanie

QBM68.2512D przeznaczony jest do pomiaru różnicy ciśnienia w instalacjach HVAC, m.in.:

• pomiar różnicy ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• pomiar różnicy ciśnienia do obliczenia przepływu powietrza,
• monitorowanie przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami.

Czujnik umożliwia wybór jednostek ciśnienia: Pa, PSI, mmHg, mmH2O. Dla funkcji przepływu (w wersji z wyświetlaczem) dostępne są jednostki: l/s, m³/h, m³/s.

Działanie i sygnały

Pomiar realizowany jest układem MEMS. Czujnik generuje sygnał wyjściowy o charakterystyce liniowej i z kompensacją temperaturową. Wartości różnicy ciśnienia mogą być także odczytywane przez Modbus.

Wyjścia analogowe i tłumienie sygnału

• Wyjścia Y1 i Y2: 0…10 V DC lub 4…20 mA (wybór sygnału wyjściowego przełącznikiem DIP; ustawienie fabryczne: 0…10 V).
• Tłumienie dla 0…10 V / 4…20 mA: 1000 ms lub 2000 ms (konfigurowane przełącznikiem DIP).
• Czas reakcji: 1 s.

Modbus RTU (RS485)

• Adresy: 1…249
• Szybkość transmisji: 1200…56000
• Format: Modbus RTU
• Domyślna konfiguracja: 9600N1
• Zakończenie linii: przełącznik DIP
• Interfejs: RS485 (bez separacji galwanicznej)

Dodatkowo różnica ciśnienia jest uśredniana w sposób ciągły, a średnie wartości 500 ms, 1000 ms, 4000 ms i 16000 ms są dostępne w rejestrach Modbus.

Tryby pracy

• Tryb 0 (domyślny): wyjścia Y1 i/lub Y2 są proporcjonalne do różnicy ciśnienia P1/P2 zgodnie z wybraną skalą.
• Tryb 1 (ręczny): wyjścia Y1 i Y2 są ustawiane zgodnie z wartościami w rejestrach Modbus (Y1: 0027, Y2: 0057). Zmiana trybu na ręczny możliwa wyłącznie przez Modbus.

Nastawiane zakresy pomiarowe (PID)

Zakres pomiarowy dla każdego kanału ustawiany jest przełącznikiem PID (pozycje opisane również na wewnętrznej stronie pokrywy).

Kanał P1 (0…2500 Pa)

• PID 0: 0…100 Pa
• PID 1: 0…250 Pa
• PID 2: 0…500 Pa
• PID 3: 0…1000 Pa
• PID 4: 0…1500 Pa
• PID 5: 0…2000 Pa
• PID 6: 0…2500 Pa
• PID 7: -100…100 Pa

Kanał P2 (0…1250 Pa)

• PID 0: 0…100 Pa
• PID 1: 0…200 Pa
• PID 2: 0…300 Pa
• PID 3: 0…500 Pa
• PID 4: 0…700 Pa
• PID 5: 0…1000 Pa
• PID 6: 0…1250 Pa
• PID 7: -100…100 Pa

Dopuszczalne zakresy ciśnień (granice pracy)

• Dla czujnika 2500 Pa (P1): -175…+2675 Pa
• Dla czujnika 1250 Pa (P2): -100…+1300 Pa

Konfiguracja, LED i przycisk

Wersja QBM68.2512D jest konfigurowana za pomocą przycisków i wyświetlacza.

Diody LED

• Zielona (stan pracy): ciągła – praca normalna; migająca – trwa kalibracja punktu zerowego.
• Żółta (Modbus): migająca – komunikacja Modbus aktywna.
• Czerwona (błąd): ciągła – błąd urządzenia.

Funkcje przycisku

• 0–10 s: zapisanie konfiguracji
• 10–30 s: kalibracja punktu zerowego (zielona LED miga)
• > 30 s: przywrócenie nastaw fabrycznych (reset Modbus)

Uruchomienie (kalibracja punktu zerowego)

Punkt zerowy czujnika różnicy ciśnień musi być skalibrowany po pierwszym podłączeniu napięcia zasilającego, po zamontowaniu.

• Podłącz przewody do zacisków (nie podłączaj jeszcze przewodów ciśnieniowych P1+/-, P2+/-).
• Wciśnij przycisk kalibracji punktu zerowego na dłużej niż 10 sekund do czasu, aż dioda LED na krótko się zaświeci.
• Podłącz przewody ciśnieniowe (P1+/-, P2+/-).

Podłączenie elektryczne (zaciski)

• 24V: napięcie zasilania 24 V AC/DC (G)
• 0 V: masa GND (G0)
• Y1: wyjście analogowe 1: 0…10 V / 4…20 mA
• Y2: wyjście analogowe 2: 0…10 V / 4…20 mA
• M: masa sygnałowa GND dla Y1 i Y2
• A (+): Modbus +
• B (-): Modbus –
• REF: Modbus REF

• Zaciski: śrubowe, do maks. 1,5 mm² (z końcówkami lub bez)
• Doprowadzenie kabla: dławik kablowy M16

Przyłącza ciśnienia i montaż

• Przyłącza ciśnienia: mosiężne końcówki Ø 5 mm
• Czujnik może być montowany bezpośrednio na kanale, na ścianie, w stropie lub w szafie sterowniczej.
• Aby osiągnąć deklarowaną klasę ochrony obudowy, czujnik należy montować z przyłączami ciśnienia skierowanymi w dół oraz wyżej niż króćce przyłączeniowe kanału.
• Przewód z wyższym ciśnieniem (mniejsza próżnia) podłącz do P1+ lub P2+.
• Przewód z niższym ciśnieniem (większa próżnia) podłącz do P1– lub P2–.

Dane techniczne

• Medium: powietrze lub gazy nieagresywne
• Dopuszczalna temperatura medium: 0…70 °C
• Dopuszczalna temperatura otoczenia (praca): -25…50 °C (bez kondensacji)
• Kalibrowany zakres: 0…50 °C
• Transport i składowanie: -35…70 °C
• Dopuszczalna wilgotność środowiska: < 90% r.h. (bez kondensacji)
• Dokładność (przy zalecanym montażu i 20 °C): całkowity błąd < ±1% FS
• Wpływ temperatury na punkt zerowy: < ±0,1% FS / °C
• Wpływ temperatury na czułość: < ±0,06% FS / °C
• Dopuszczalne przeciążenie jednostronne: 10 000 Pa; dla P1: 4 000 Pa; dla P2: 4 000 Pa
• Ciśnienie przebicia (0…70 °C): 200 kPa
• Stopień ochrony obudowy (przy montażu zgodnie z zaleceniami): IP54 wg IEC 60529
• Konserwacja: niewymagana
• Zgodność EMC: 2004/108/EC, EN 61326-1, EN 61326-2-3
• RoHS: 2011/65/EU (EN 50581)
• Waga (z opakowaniem): 0,150 kg

Wyposażenie dodatkowe

• AQB68.01: zestaw podłączeniowy – przewód silikonowy (2 m) i 2 króćce

Podsumowanie

Siemens QBM68.2512D to dwukanałowy, bezobsługowy czujnik różnicy ciśnienia do HVAC, łączący dwa zakresy pomiarowe (0…2500 Pa oraz 0…1250 Pa) z komunikacją Modbus RTU i uniwersalnymi wyjściami 0…10 V / 4…20 mA. Wyświetlacz i przyciski ułatwiają konfigurację, a kompensacja temperaturowa i liniowa charakterystyka sygnału zapewniają stabilny pomiar w typowych aplikacjach wentylacyjnych (kanały, filtry, nadzór przepływu).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności CE w zakresie dyrektywy EMC 2004/108/EC oraz RoHS 2011/65/EU, zgodnie z dokumentacją producenta.
• Czujnik przeznaczony jest wyłącznie do pomiaru różnicy ciśnienia i przepływu powietrza oraz gazów nieagresywnych. Nie stosować z mediami agresywnymi.
• Urządzenie jest zasilane napięciem bezpiecznym 24 V AC/DC SELV/PELV. Do zasilania należy stosować wyłącznie transformator przeznaczony do niskiego napięcia bezpiecznego, z odseparowanymi uzwojeniami i przystosowany do pracy ze 100% obciążeniem.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Czujnik należy montować bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej, wyłącznie w zalecanej pozycji montażowej.
• Aby zachować wymaganą klasę ochrony obudowy, urządzenie musi być montowane z przyłączami ciśnienia skierowanymi w dół oraz wyżej niż kanałowe króćce przyłączeniowe.
• Jeżeli przyłącza ciśnienia są skierowane do góry lub znajdują się niżej niż króćce przyłączeniowe na kanale, wewnątrz czujnika może wystąpić kondensacja i gromadzenie skroplin, co może doprowadzić do uszkodzenia urządzenia.
• Przewody ciśnieniowe należy podłączać prawidłowo: przewód z wyższym ciśnieniem do przyłącza P1+ lub P2+, a przewód z niższym ciśnieniem do przyłącza P1− lub P2−.
• Po pierwszym podłączeniu napięcia zasilającego i po zamontowaniu należy bezwzględnie wykonać kalibrację punktu zerowego zgodnie z instrukcją producenta. Kalibrację wykonuje się przed podłączeniem przewodów ciśnieniowych.
• Nie przekraczać dopuszczalnego zakresu ciśnienia dla modelu QBM68.2512D: dla zakresów 2500 Pa i 1250 Pa obowiązują odpowiednio granice dopuszczalne określone przez producenta; wartości spoza tych granic mogą powodować nieprawidłowości pomiaru.
• Nie przekraczać dopuszczalnego przeciążenia jednostronnego wejść ciśnieniowych. Nieprawidłowe obciążenie ciśnieniowe może spowodować błędne działanie lub uszkodzenie urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura medium 0…70°C, temperatura otoczenia podczas pracy -25…50°C, wilgotność poniżej 90% r.h. bez kondensacji.
• Wyjścia analogowe oraz interfejs Modbus RTU (RS485) są bez separacji galwanicznej. Podłączenie należy wykonywać zgodnie ze schematem zacisków i dokumentacją producenta.
• Należy przestrzegać maksymalnych dopuszczalnych długości kabla. Jeśli długość kabla przekracza 100 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
• Dławik kablowy M16 nie zapewnia odciążenia przewodu. Należy zadbać o właściwe prowadzenie i zabezpieczenie kabla podczas montażu.
• Stopień ochrony obudowy dla modelu QBM68.2512D wynosi IP54 wyłącznie przy montażu zgodnym z zaleceniami producenta.
• Produkt nie wymaga konserwacji. Wszelkie czynności konfiguracyjne i uruchomieniowe należy wykonywać zgodnie z instrukcją producenta.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
