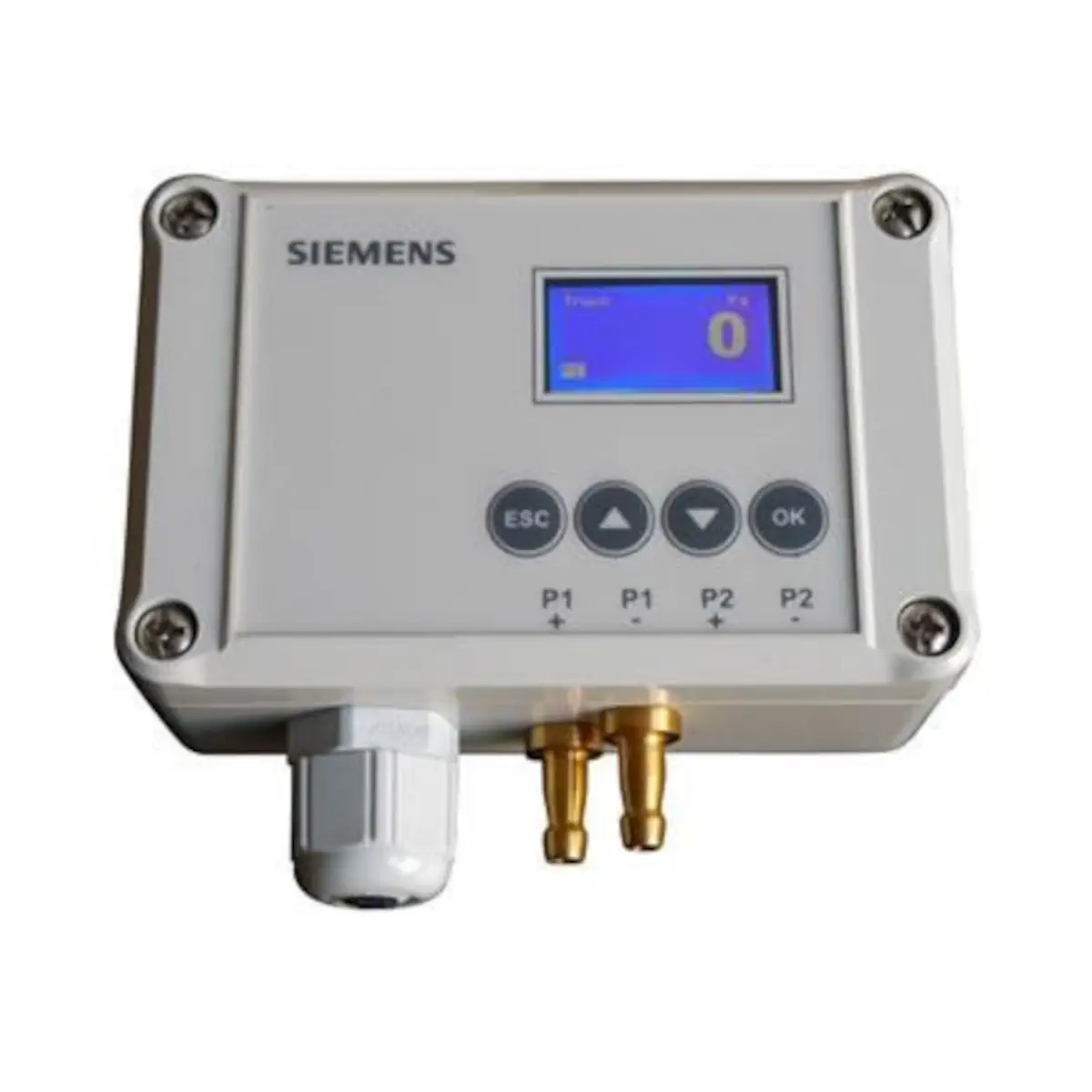

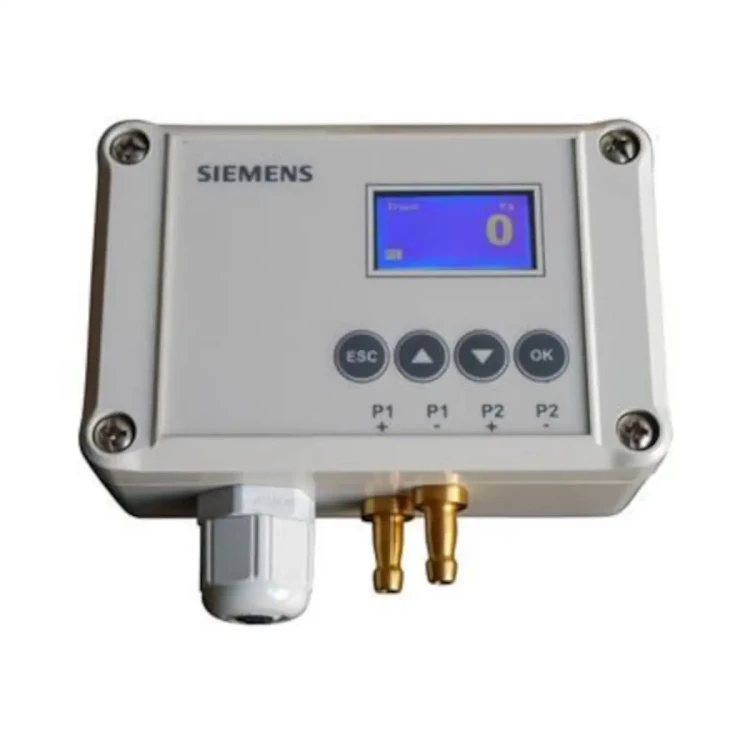

QBM68.1212D Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 2 x 0..1250 Pa, wyjścia 0..10 V lub 4..20 mA, komunikacja Modbus, IP54, wyświetlacz

QBM68.1212D to czujnik różnicy ciśnienia Siemens z wyświetlaczem, przeznaczony do pomiaru nad- i podciśnienia różnicowego powietrza oraz gazów nieagresywnych. Model ten posiada dwa niezależne kanały pomiarowe (2 × 0…1250 Pa) z wyjściami analogowymi Y1 i Y2 oraz komunikacją Modbus RTU (RS485). Sygnał pomiarowy jest skalibrowany i kompensowany temperaturowo, a montaż urządzenia jest szybki i prosty.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM68.1212D
• Rodzaj urządzenia: czujnik różnicy ciśnienia (2 kanały)
• Zakres pomiarowy: 2 × 0…1250 Pa
• Medium: powietrze lub gazy nieagresywne
• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz (SELV/PELV)
• Wyjścia: Modbus RTU oraz analogowe 0…10 V DC / 4…20 mA
• Element pomiarowy: MEMS (Micro Mechanical System)
• Dokładność (przy zalecanym montażu i 20°C): całkowity błąd < ±1% FS
• Czas reakcji: 1 s
• Urządzenie bezobsługowe: konserwacja niewymagana

Zastosowanie

QBM68.1212D przeznaczony jest do pomiaru różnicy ciśnienia w instalacjach HVAC, w szczególności tam, gdzie wymagany jest niezależny odczyt dwóch punktów pomiarowych (2 kanały). Typowe zastosowania obejmują:

• pomiar różnicy ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• pomiar różnicy ciśnienia do obliczenia przepływu powietrza,
• monitorowanie przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami.

Czujnik umożliwia wybór jednostki ciśnienia: Pa, PSI, mmHg, mmH2O.

Działanie i sygnały

Pomiar różnicy ciśnienia realizowany jest przez układ MEMS. Czujnik generuje liniowy sygnał wyjściowy 0…10 V DC lub 4…20 mA oraz udostępnia wartości pomiarowe również przez Modbus. Dodatkowo, średnia różnicy ciśnienia obliczana jest w sposób ciągły dla okien czasowych 500, 1000, 4000 i 16000 ms i dostępna pod oddzielnymi adresami rejestrów Modbus.

• Tłumienie sygnału wyjść analogowych: 1000 ms lub 2000 ms (konfigurowane przełącznikiem DIP).
• Tryb pracy 0 (domyślny): Y1 i/lub Y2 proporcjonalne do różnicy ciśnienia P1/P2 zgodnie z wybraną skalą.
• Tryb pracy 1 (ręczny): Y1 i Y2 ustawiane z poziomu Modbus (rejestry 0027 dla Y1 oraz 0057 dla Y2).

Komunikacja Modbus RTU (RS485)

• Format: Modbus RTU
• Adresy: 1…249 (domyślnie 40)
• Szybkość transmisji: 1200…56000
• Domyślna konfiguracja: 9600N1 (9600, 1 bit stopu, bez parzystości)
• Zakończenie linii: przełącznik DIP

Sygnalizacja LED i przycisk

• Zielona LED: świeci ciągle – praca normalna; miga – trwa kalibracja punktu zerowego.
• Żółta LED: miga – komunikacja Modbus aktywna.
• Czerwona LED: świeci ciągle – błąd urządzenia.

• 0–10 s: zapisanie konfiguracji
• 10–30 s: kalibracja punktu zerowego
• > 30 s: przywrócenie nastaw fabrycznych (Modbus zostanie zresetowany)

Uruchomienie – kalibracja punktu zerowego

Punkt zerowy czujnika różnicy ciśnień musi być skalibrowany po pierwszym podłączeniu napięcia zasilającego, po zamontowaniu.

1. Podłącz przewody do zacisków (nie podłączaj jeszcze przewodów ciśnieniowych P1+/–, P2+/–).
2. Wciśnij przycisk kalibracji punktu zerowego na dłużej niż 10 sekund, aż dioda LED na krótko się zaświeci.
3. Podłącz przewody ciśnieniowe (P1+/–, P2+/–).

Montaż – kluczowe zalecenia

• Montaż możliwy bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej.
• Aby zachować deklarowany stopień ochrony, czujnik należy montować z przyłączami ciśnienia skierowanymi w dół.
• Czujnik powinien być umieszczony wyżej niż kanałowe króćce przyłączeniowe (ogranicza ryzyko kondensacji).
• Podłączenie przewodów ciśnieniowych:
  • wyższe ciśnienie (mniejsza próżnia) → P1+ / P2+,
  • niższe ciśnienie (większa próżnia) → P1– / P2–.

Dane techniczne (QBM68.1212D)

• Napięcie zasilania: 24 V AC/DC ±15%, 50/60 Hz
• Pobór mocy: < 1 VA
• Pobór prądu: 35 mA
• Zakres pomiarowy: 2 × 0…1250 Pa
• Dopuszczalny zakres ciśnień (dla czujnika 1250 Pa): -100…+1300 Pa
• Czas reakcji: 1 s
• Dokładność (20°C, zalecany montaż): całkowity błąd < ±1% FS
• Dryft punktu zerowego: < ±0,1% FS / °C
• Dryft czułości: < ±0,06% FS / °C
• Dopuszczalne przeciążenie jednostronne: 10 000 Pa; dla P1: 4 000 Pa; dla P2: 4 000 Pa
• Ciśnienie przebicia (0…70°C): 200 kPa
• Dopuszczalna temperatura medium: 0…70°C
• Temperatura otoczenia (praca): -25…50°C (bez kondensacji)
• Kalibrowany zakres temperatury: 0…50°C
• Transport i składowanie: -35…70°C
• Dopuszczalna wilgotność: < 90% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 wg IEC 60529
• Przyłącza elektryczne: zaciski śrubowe do maks. 1,5 mm²
• Doprowadzenie kabla: dławik kablowy M16
• Przyłącza ciśnienia: mosiężne końcówki Ø 5 mm
• Waga (z opakowaniem): 0,150 kg

Zaciski podłączeniowe

• 24V: zasilanie 24 V AC/DC (G)
• 0 V: masa GND (G0)
• Y1: wyjście analogowe 1 (0…10 V / 4…20 mA)
• Y2: wyjście analogowe 2 (0…10 V / 4…20 mA)
• M: masa sygnałowa GND dla Y1 i Y2
• A (+): Modbus +
• B (-): Modbus –
• REF: Modbus REF

Podsumowanie

Siemens QBM68.1212D to dwukanałowy czujnik różnicy ciśnienia 2 × 0…1250 Pa z wyświetlaczem, wyjściami 0…10 V / 4…20 mA oraz komunikacją Modbus RTU. Dzięki technologii MEMS, kompensacji temperaturowej, możliwości uśredniania wyników oraz zaleceniom montażowym ograniczającym wpływ kondensacji, stanowi praktyczne rozwiązanie do precyzyjnego monitorowania ciśnienia różnicowego w aplikacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności CE oraz EMC zgodnie z dokumentacją producenta.
• Zgodność środowiskowa: RoHS 2011/65/EU.
• Urządzenie przeznaczone jest wyłącznie do pomiaru różnicy ciśnienia i przepływu powietrza oraz gazów nieagresywnych. Nie stosować z mediami agresywnymi.
• Urządzenie jest zasilane napięciem bezpiecznym 24 V AC/DC SELV/PELV. Do zasilania należy stosować wyłącznie transformator przeznaczony do niskiego napięcia bezpiecznego, z odseparowanymi uzwojeniami i przystosowany do pracy ze 100% obciążeniem.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Przed uruchomieniem po montażu należy wykonać kalibrację punktu zerowego zgodnie z instrukcją producenta. Nieprawidłowe uruchomienie może powodować błędy pomiaru.
• Czujnik należy montować zgodnie z zalecaną pozycją montażową, z przyłączami ciśnienia skierowanymi w dół oraz powyżej kanałowych króćców przyłączeniowych. Nieprawidłowy montaż może spowodować kondensację, gromadzenie skroplin i uszkodzenie urządzenia.
• Przewody ciśnieniowe należy podłączyć prawidłowo: wyższe ciśnienie do przyłącza P1+ lub P2+, niższe ciśnienie do przyłącza P1− lub P2−. Błędne podłączenie może skutkować nieprawidłowym pomiarem.
• Nie przekraczać dopuszczalnego zakresu ciśnienia dla modelu QBM68.1212D. Wartości poza granicami pomiarowymi mogą powodować nieprawidłowości pomiaru.
• Nie przekraczać dopuszczalnego przeciążenia jednostronnego 4000 Pa dla wejść P1 i P2. Przekroczenie parametrów może doprowadzić do uszkodzenia urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura medium 0...70°C, temperatura otoczenia podczas pracy -25...50°C, wilgotność poniżej 90% r.h. bez kondensacji.
• Stopień ochrony obudowy dla wersji QBM68..D wynosi IP54 wyłącznie przy montażu zgodnym z zaleceniami producenta.
• Przy instalacji należy przestrzegać maksymalnych dopuszczalnych długości przewodów. Jeżeli długość kabla przekracza 100 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
• Wyjścia i interfejsy elektryczne urządzenia nie są separowane galwanicznie. Podłączenie należy wykonać zgodnie ze schematem producenta, zachowując wymagania dla obwodów niskonapięciowych.
• Urządzenie jest przeznaczone do zabudowy technicznej w instalacjach wentylacyjnych, klimatyzacyjnych, na ścianie, w stropie lub w szafie sterowniczej. Nie stosować do celów innych niż przewidziane przez producenta.

Pliki do pobrania:
QBM68.1212D Karta katalogowa
